ASTM A182 F316 ASME B16.11 Υψηλής πίεσης
Πληροφορίες για το προϊόν

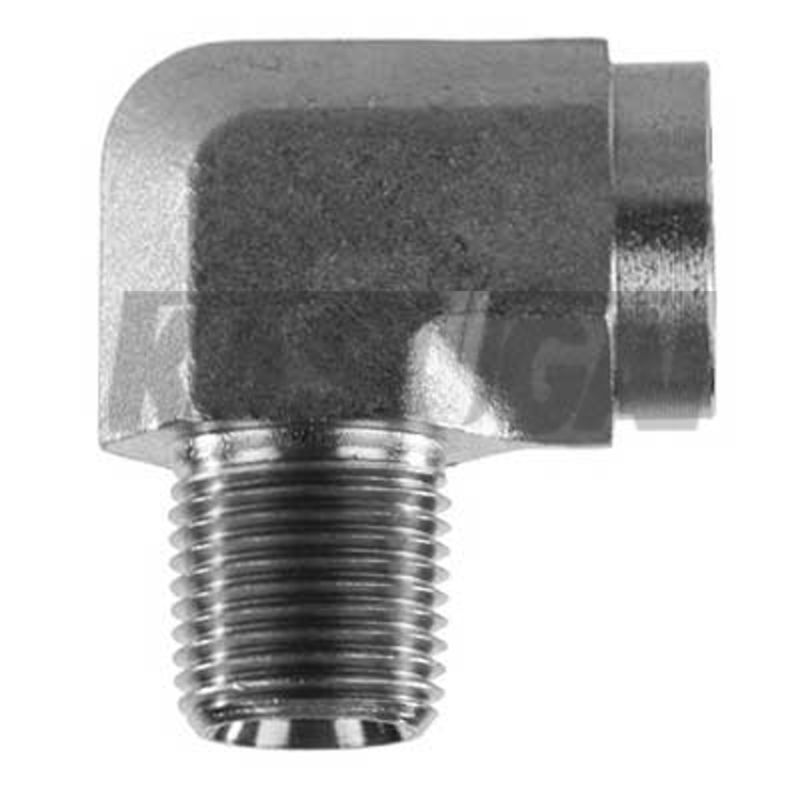

ΑΤριχόπλευρος αγκώναείναι ένας τύπος σωληνώματος που συνδέει δύο σωλήνες ή σωλήνες με αρσενικά και θηλυκά νήματα σε γωνία 90 μοιρών, που χρησιμοποιείται συνήθως σε συστήματα υδραυλικών και σωληνώσεων.
·Εφαρμογές: Χρησιμοποιείται συνήθως σε υδραυλικά συστήματα, αγωγούς νερού, αγωγούς αερίου και άλλες εφαρμογές όπου προτιμούνται οι συρρικνωμένες συνδέσεις.
·Πλεονεκτήματα:
Εύκολη εγκατάσταση: Οι συνδέσεις με νήματα επιτρέπουν γρήγορη και εύκολη εγκατάσταση χωρίς την ανάγκη συγκόλλησης.
Πλασιμότητα: Κατάλληλο για ένα ευρύ φάσμα σωληνοποιητικών συστημάτων και εφαρμογών.
o Αποδοτική χρήση του χώρου: Η καμπύλη 90 μοιρών βοηθά στην πλοήγηση σε στενούς χώρους ή σε περιοχές με περιορισμένο χώρο.
| Ονομασία του προϊόντος | ASTM A182 F316 ASME B16.11 Υψηλής πίεσης |
| Τύποι νήματος | ASME Β1.20.1 (ΣΔΕ) |
| Μέγεθος | ΑΣΜΕ Β16.11 |
| Πεδίο μεγέθους | Από 1/8 έως 2 |
| Τάξη πίεσης | Τάξη 3000 6000 |
| Προδιαγραφές | ΑΣTM A182 F316/L |
Πρότυπα και υλικά: ASTM A182 F316/F316L
Οι φλάντζες από ανοξείδωτο χάλυβα 316/ 316L έχουν βελτιωμένη αντοχή στη διάβρωση σε περιβάλλοντα χλωριούχου λόγω της προσθήκης μολυβδενίου.Σύμφωνα με την ASME B16.5 και ASME B16.47, οι φλάντζες SS 316/ 316L μπορούν να κατασκευάζονται από σφυρηλατήσεις της κλάσης ASTM A182 F316 ή F316L, χύτευμα της κλάσης ASTM A351 CF8M ή CF3M και πλάκες της κλάσης ASTM A240 316 ή 316L.
ΑΣTM A182 F316/F316L Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Mn, μέγιστο | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο | Νι | Αρ | Μo | N, μέγιστο |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ΑΣTM A182 F316/F316L Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης, λεπτά (MPa) |
Δυνατότητα απόδοσης, λεπτά (MPa) |
Επεκτάσεις σε 2 ίντσες, λεπτά (%) |
Μείωση της επιφάνειας, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Μέγεθος ASME B16.11 Ελαστικός αγκώνα δρόμου με νήματα (mm)
Το όχημα πρέπει να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα που να είναι εξοπλισμένο με ένα σύστημα.
| Εθνικό ΕΣΠ | Α | J | H | G1 | G2 | Β | Α2 | Α | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4 ίντσες | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2 ίντσες | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 ίντσες. | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2 ίντσες | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Γενική σημείωση:όλες οι διαστάσεις είναι σε χιλιοστά
Σημειώσεις:από το κέντρο προς το θηλυκό άκρο του αγκώνα του δρόμου·Β:ελάχιστο μήκος τέλειας νήματος·G1ελάχιστο πάχος τοίχου·G2ελάχιστο πάχος τοίχου·Χ:εξωτερική διάμετρος ζώνης·Τζέι:από το κέντρο έως το τέλος του αγκώνα του δρόμου·Ε:ελάχιστο μήκος της νήματος mal·Α2αποτελεσματικό μήκος εξωτερικού νήματος·
