Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A182 F304 ASME B16.11 ίσιο μπλουζάκι από σφυρήλατο σπείρωμα (THD) από ανοξείδωτο χάλυβα υψηλής |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

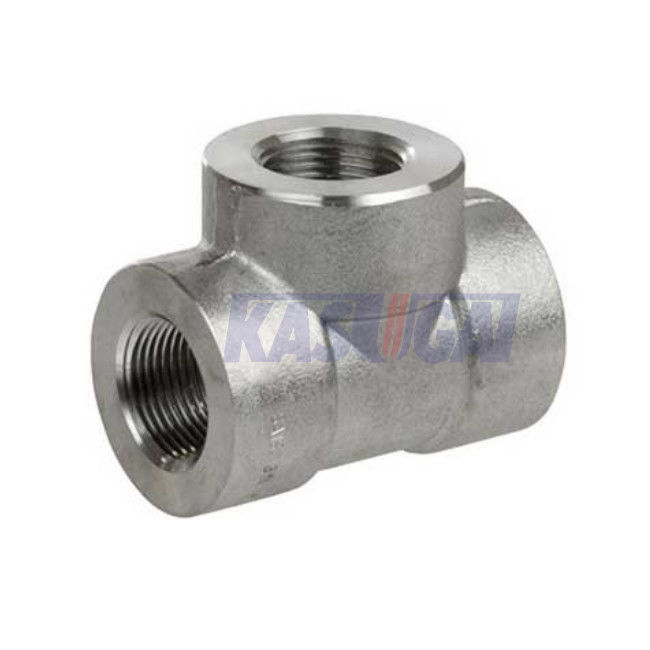

Το υψηλό ανοξείδωτο ASTM A182 F304 ASME B16.11 που σφυρηλατήθηκε πέρασε κλωστή (THD) στο ευθύ γράμμα Τ
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Το υψηλό ανοξείδωτο ASTM A182 F304 ASME B16.11 που σφυρηλατήθηκε πέρασε κλωστή (THD) στο ευθύ γράμμα Τ |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 2000 3000 6000 |
| Πρότυπα | ASTM A182 |
| Τύπος | Περασμένο κλωστή (THD) ευθύ γράμμα Τ |
| Διαστάσεις | ASME B16.11 |
Το σφυρηλατημένο B16.11 γράμμα Τ ASME είναι μια τριπλή συναρμολόγηση που χρησιμοποιείται για να κάνει τις κάθετες συνδέσεις στο σωλήνα. Οι τρεις έξοδοι του σφυρηλατημένου γράμματος Τ μπορούν να εφοδιαστούν με είτε το τέλος συγκόλλησης υποδοχών (SW) είτε το περασμένο κλωστή τέλος (THD). Τα σφυρηλατημένα γράμματα Τ μπορούν να ταξινομηθούν περαιτέρω ως ευθύς τύπος (και οι τρεις έξοδοι είναι το ίδιο μέγεθος σωλήνων) ή μείωση του τύπου (η έξοδος κλάδων είναι ένα μικρότερο μέγεθος σωλήνων). Τα γράμματα Τ ASME B16.11 SW είναι διαθέσιμα στην κατηγορία εκτίμησης πίεσης 3000, 6000, και 9000 Τα γράμματα Τ ASME B16.11 THD είναι διαθέσιμα στην κατηγορία εκτίμησης πίεσης το 2000, 3000, και 6000.
Πρότυπα & υλικά: ASTM A182 F304
ASTM A182 F304 είναι μια υλική προδιαγραφή σφυρηλατημένων κομματιών για το ανοξείδωτο 304 βαθμού και χρησιμοποιείται για την κατασκευή των γυμνών σφυρηλατημένων κομματιών ή και επεξεργάστηκε τα προϊόντα για τις εφαρμογές που περιλαμβάνουν στη μηχανή την υψηλής θερμοκρασίας υπηρεσία.
Χημική σύνθεση ASTM A182 F304 (%)
| Βαθμός | Γ, ανώτατο | ΜΝ, ανώτατο | Π, ανώτατο | S, ανώτατο | Si, ανώτατο | Νι | Χρώμιο | Ν |
| F304 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Μηχανικές ιδιότητες ASTM A182 F304
| Βαθμός |
Εκτατή δύναμη, λ. (MPA) |
Δύναμη παραγωγής, λ. (MPA) |
Επιμήκυνση σε 2inches, λ. (%) |
Μείωση της περιοχής, λ. (%) |
Σκληρότητα (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
Διαστάσεις ASME B16.11 του σφυρηλατημένου ευθέος γράμματος Τ με τις περασμένες κλωστή άκρες (THD)
Σφυρηλατημένο B16.11 γράμμα Τ ASME με τις περασμένες κλωστή άκρες
| NPS | Α 2000# |
Α 3000# |
Α 6000# |
Χ 2000# |
Χ 3000# |
Χ 6000# |
| 1/8» | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4» | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8» | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4» | 33 | 38 | 44 | 38 | 46 | 56 |
| 1» | 38 | 44 | 51 | 46 | 56 | 62 |
| 11/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 11/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2» | 60 | 64 | 83 | 75 | 84 | 102 |
| 21/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3» | 86 | 95 | 106 | 109 | 121 | 146 |
| 4» | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | Γ 2000# |
Γ 3000# |
Γ 6000# |
Β | Λ2 |
| 1/8» | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4» | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8» | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2» | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4» | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1» | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 11/4» | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 11/2» | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2» | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 21/2» | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3» | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημείωση: Α: κέντρο--τέλος του γράμματος Τ Χ: εξωτερική διάμετρος της ζώνης Γ: ελάχιστο πάχος τοίχων Β: ελάχιστο μήκος του τέλειου νήματος L2: αποτελεσματικό μήκος του εξωτερικού νήματος.
