Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A403 WP304 ASME B16.11 Σφυρηλατημένος σύνδεσμος υψηλής πίεσης THD από ανοξείδωτο χάλυβα με σπεί |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

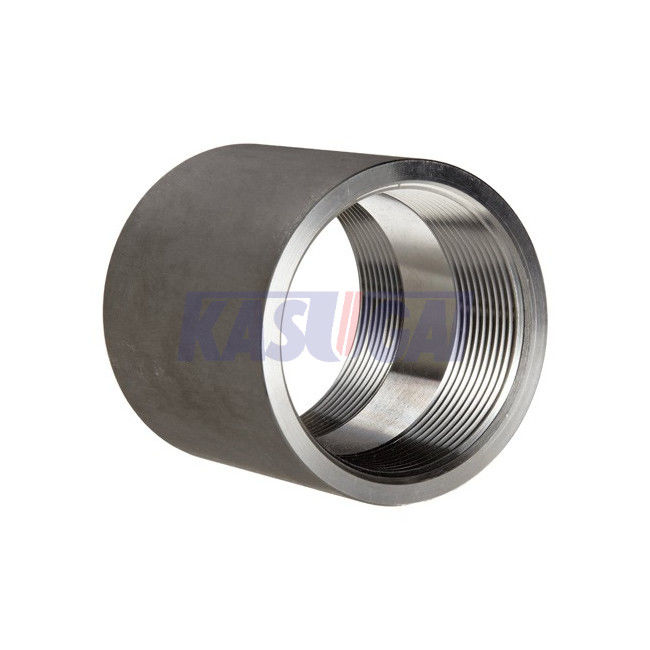

Περασμένη κλωστή σύζευξη υψηλού ανοξείδωτου ASTM A403 WP304 ASME σφυρηλατημένη B16.11 THD
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Περασμένη κλωστή σύζευξη υψηλού ανοξείδωτου ASTM A403 WP304 ASME σφυρηλατημένη B16.11 THD |
| Τύπος νημάτων | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Σειρά μεγέθους | Διάσταση: 1/8» σε 4» |
| Πάχος τοίχων | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Πρότυπα | ASTM A403 |
| Κατηγορία πίεσης | 3000 ΛΊΒΡΕΣ, 6000 ΛΊΒΡΕΣ, 9000 ΛΊΒΡΕΣ |
| Διαστάσεις | ASME B16.11 |
Πρότυπα & υλικά: ASTM A403
Οι τοποθετήσεις σωληνώσεων ανοξείδωτου ASTM A403 αναφέρονται στο υλικό των σφυρηλατημένων και κυλημένων ωστενιτικών ανοξείδωτων συναρμολογήσεων για τους σωλήνες πίεσης. Οι κοινοί βαθμοί είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς ως βιομηχανία εφαρμοσμένης μηχανικής, εγκαταστάσεις κ.λπ. ενεργειακής μετατροπής.
Χημικές συνθέσεις ASTM A403 (%)
| Βαθμολογήστε το Α | Σύνθεση (%) | |||||||||
| Βαθμός WP | Προσδιορισμός UNS | Γ | ΜΝ | Π | S | Si | Νι | Χρώμιο | Mo | Tj |
| WP304 | S30400 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2.00 | 0,045 | 0,030 | 1.00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Σημείωση:
Όπου μια έλλειψη (﹍) εμφανίζεται στον πίνακα, δεν υπάρχει καμία απαίτηση και η ανάγκη στοιχείων να αναλυθεί για ή να αναφερθεί
Η μέθοδος ανάλυσης για το άζωτο θα είναι ένα θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή
Κολόμβιο 0.10-0.30% Βανάδιο 0.10-0.30%.
Και για τη μικρή διάμετρο ή τους λεπτούς τοίχους, ή τους δύο, όπου πολλά περάσματα σχεδίων απαιτούνται, ένα μέγιστο άνθρακα 0,04% είναι απαραίτητο στους βαθμούς TP304L και TP316L. Οι μικροί εξωτερικοί σωλήνες διαμέτρων ορίζονται ως εκείνα τα λιγότερο από 0.500in. (23.7mm) στην εξωτερική διάμετρο και τους ελαφριούς σωλήνες τοίχων ως εκείνα τα λιγότερο από 0.049in. (1.24mm) στο μέσο πάχος τοίχων
Διαστάσεις της περασμένης κλωστή (THD) B16.11 σύζευξης ASME
Το σχέδιο ASME B16.11 σφυρηλάτησε τη σύζευξη με δύο περασμένες κλωστή άκρες (THD). Β: ελάχιστο μήκος του τέλειου νήματος Λ2: αποτελεσματικό μήκος του εξωτερικού νήματος Δ: εξωτερική διάμετρος W: απ'άκρη σ'άκρη μήκος της περασμένης κλωστή σύζευξης.
| NPS | Β | Λ2 | Δ 3000# |
Δ 6000# |
W |
| 1/8» | 6.4 | 6.7 | 16 | 22 | 32 |
| 1/4» | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8» | 9.1 | 10.4 | 22 | 32 | 48 |
| 1/2» | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4» | 12.7 | 13.9 | 35 | 44 | 51 |
| 1» | 14.7 | 17.3 | 44 | 57 | 60 |
| 11/4» | 17.0 | 18.0 | 57 | 64 | 67 |
| 11/2» | 17.8 | 18.4 | 64 | 76 | 79 |
| 2» | 19.0 | 19.2 | 76 | 92 | 86 |
| 21/2» | 23.6 | 28.9 | 92 | 108 | 92 |
| 3» | 25.9 | 30.5 | 108 | 127 | 108 |
| 4» | 27.7 | 33.0 | 140 | 159 | 121 |
