Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | ASTM A403 WP304 ASME B16.11 Σφυρήλατο SW υψηλής πίεσης από ανοξείδωτο ατσάλι-Σύνδεσμος συγκόλλησης |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

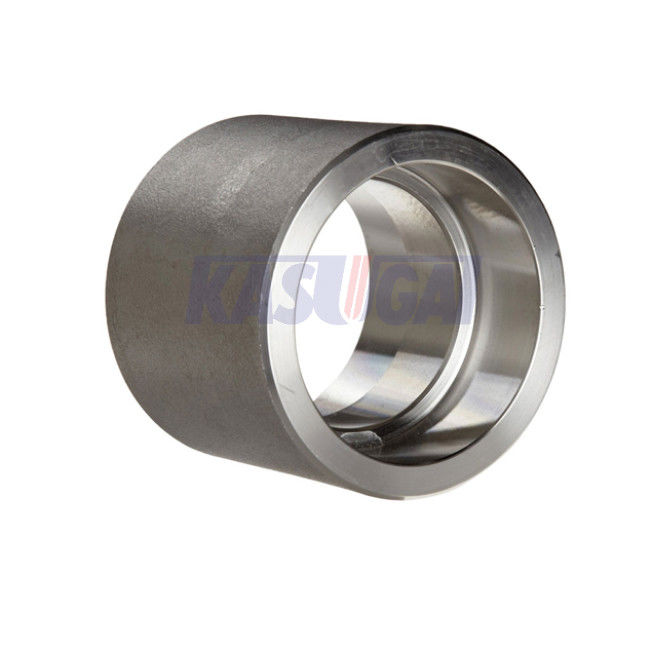

Υποδοχή-ενώνοντας στενά σύζευξη υψηλού ανοξείδωτου ASTM A403 WP304 ASME σφυρηλατημένη B16.11 SW
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Υποδοχή-ενώνοντας στενά σύζευξη υψηλού ανοξείδωτου ASTM A403 WP304 ASME σφυρηλατημένη B16.11 SW |
| Σειρά μεγέθους | Διάσταση: 1/8» σε 4» |
| Πάχος τοίχων | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Πρότυπα | ASTM A403 |
| Κατηγορία πίεσης | 3000 ΛΊΒΡΕΣ, 6000 ΛΊΒΡΕΣ, 9000 ΛΊΒΡΕΣ |
| Διαστάσεις | ASME B16.11 |
Πρότυπα & υλικά: ASTM A403
Οι τοποθετήσεις σωληνώσεων ανοξείδωτου ASTM A403 αναφέρονται στο υλικό των σφυρηλατημένων και κυλημένων ωστενιτικών ανοξείδωτων συναρμολογήσεων για τους σωλήνες πίεσης. Οι κοινοί βαθμοί είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς ως βιομηχανία εφαρμοσμένης μηχανικής, εγκαταστάσεις κ.λπ. ενεργειακής μετατροπής.
Χημικές συνθέσεις ASTM A403 (%)
| Βαθμολογήστε το Α | Σύνθεση (%) | |||||||||
| Βαθμός WP | Προσδιορισμός UNS | Γ | ΜΝ | Π | S | Si | Νι | Χρώμιο | Mo | Tj |
| WP304 | S30400 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2.00 | 0,045 | 0,030 | 1.00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Σημείωση:
Διαστάσεις της σύζευξης υποδοχή-συγκόλλησης ASME B16.11 (SW)
Το σχέδιο της σύζευξης ASME B16.11forged με τη συγκόλληση δύο υποδοχών (SW) τελειώνει, Β: η υποδοχή άντεξε τη διάμετρο Γ: πάχος τοίχων υποδοχών Δ: άντεξε τη διάμετρο της σύζευξης SW J: βάθος υποδοχών Ε: τοποθέτηση του μήκους της σύζευξης SW.
| NPS | Β μέγιστο. |
Β ελάχιστος. |
J ελάχιστος. |
Ε |
| 1/8» | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4» | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8» | 18.0 | 17.6 | 9.5 | 6.5 |
| 1/2» | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4» | 27.6 | 27.2 | 12.5 | 9.5 |
| 1» | 34.3 | 33.9 | 12.5 | 12.5 |
| 11/4» | 43.1 | 42.7 | 12.5 | 12.5 |
| 11/2» | 49.2 | 48.8 | 12.5 | 12.5 |
| 2» | 61.7 | 61.2 | 16.0 | 19.0 |
| 21/2» | 74.4 | 73.9 | 16.0 | 19.0 |
| 3» | 90.3 | 89.8 | 16.0 | 19.0 |
| 4» | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Μέγιστο Γ. | Γ λ. | Μέγιστο Γ. | Γ λ. | Μέγιστο Γ. | Γ λ. | |
| 1/8» | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4» | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8» | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2» | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4» | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1» | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4» | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2» | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2» | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2» | 8.76 | 7.67 | - | - | - | - |
| 3» | 9.52 | 8.30 | - | - | - | - |
| 4» | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Μέγιστο Δ. | Δ λ. | Δ ανώτατο | Δ λ. | Δ ανώτατο | Δ λ. | |
| 1/8» | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4» | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8» | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2» | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4» | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1» | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4» | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2» | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2» | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2» | 64.2 | 61.2 | - | - | - | - |
| 3» | 79.4 | 76.4 | - | - | - | - |
| 4» | 103.8 | 100.7 | - | - | - | - |
