Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A182 F316 ASME B16.11 Τετράγωνο βύσμα κεφαλής από ανοξείδωτο χάλυβα υψηλής πίεσης |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

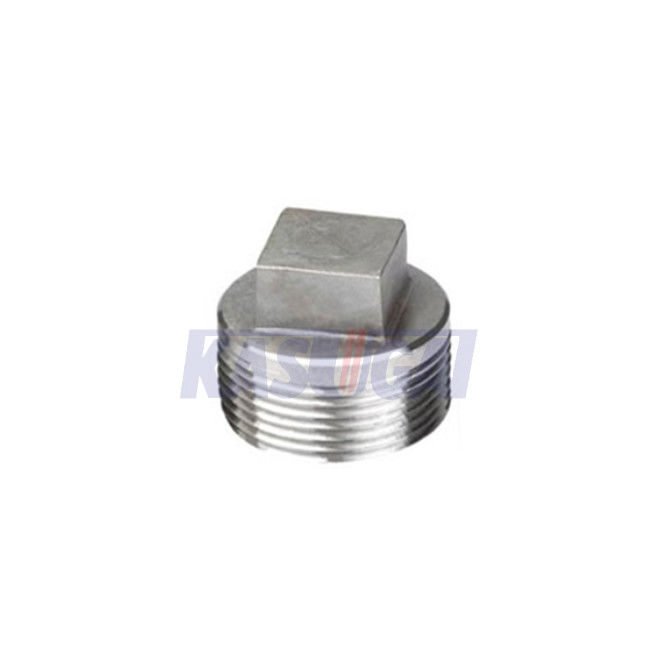

Τετραγωνικό επικεφαλής βούλωμα υψηλού ανοξείδωτου ASTM A182 F316 ASME B16.11
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Τετραγωνικό επικεφαλής βούλωμα υψηλού ανοξείδωτου ASTM A182 F316 ASME B16.11 |
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | ASME B16.11 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 3000 6000 9000 |
| Πρότυπα | ASTM A182 F316 |
Πρότυπα & υλικά: ASTM A182 F316/F316L
Το ανοξείδωτο 316/φλάντζες 316L έχει ενισχύσει την αντίσταση στη διάβρωση διάβρωσης στα περιβάλλοντα χλωριδίου λόγω της προσθήκης του μολυβδαίνιου. Το γράμμα «Λ» δείχνει τη χαμηλή περιεκτικότητα σε άνθρακα. Σύμφωνα με ASME B16.5 και ASME B16.47, οι φλάντζες SS 316/316L μπορούν να γίνουν από τα σφυρηλατημένα κομμάτια του βαθμού F316 ή F316L ASTM A182, τις ρίψεις των βαθμών CF8M ή CF3M ASTM A351, και τα πιάτα των βαθμών 316 ή 316L ASTM A240.
Οι φλάντζες SS 316/316L μπορούν να εφοδιαστούν στους διαφορετικούς τύπους όπως ο λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλός, συγκόλληση υποδοχών, να περιτυλίξουν την ένωση, που περνιέται κλωστή, και η μείωση, οι φλάντζες κ.λπ. ASME B16.5 μπορούν να παρασχεθούν στα μεγέθη 1/2 ″ μέσω 24 ″ στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500. Οι φλάντζες της σειράς Α ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 ″ στην κατηγορία 150, 300, 400, 600, 900 ενώ οι φλάντζες της σειράς Β ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 στην κατηγορία 75, 150, 300, 400, 600, 900
Χημική σύνθεση ASTM A182 F316/F316L (%)
| Βαθμός | Γ, ανώτατο | ΜΝ, ανώτατο | Π, ανώτατο | S, ανώτατο | Si, ανώτατο | Νι | Χρώμιο | Mo | Ν, ανώτατο |
| F316 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Μηχανικές ιδιότητες ASTM A182 F316/F316L
| Βαθμός |
Εκτατή δύναμη, λ. (MPA) |
Δύναμη παραγωγής, λ. (MPA) |
Επιμήκυνση σε 2inches, λ. (%) |
Μείωση της περιοχής, λ. (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Διαστάσεις του τετραγωνικού επικεφαλής βουλώματος ASME B16.11 (χιλ.)
| NPS | Ελάχιστο μήκος, Α | Ελάχιστο τετραγωνικό ύψος, Β | Ελάχιστα επίπεδα πλάτους, Γ (1) |
| ⅛ | 10 | 6 | 7.15 |
| ¼ | 11 | 6 | 9.55 |
| ⅜ | 13 | 8 | 11.11 |
| ½ | 14 | 10 | 14.29 |
| ¾ | 16 | 11 | 15.88 |
| 1 | 19 | 13 | 20.64 |
| 1¼ | 21 | 14 | 23.81 |
| 1½ | 21 | 16 | 28.58 |
| 2 | 22 | 18 | 53.34 |
| 2½ | 27 | 19 | 38.10 |
| 3 | 28 | 21 | 42.86 |
| 4 | 32 | 25 | 63.50 |
Γενική σημείωση: Όλες οι διαστάσεις είναι στα χιλιοστόμετρα
Σημειώσεις:
(1) η εφαρμοσμένη ανοχή του κατασκευαστή θα εξασφαλίσει ότι οι διαστάσεις θα εγκαταστήσουν την ΑΜΕΡΙΚΑΝΙΚΗ συνήθη σχεδίαση.
