Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A182 ASME B16.11 Ανοξείδωτο χάλυβα υψηλής πίεσης σφυρηλατημένη συγκόλληση (SW) ίσιο μπλουζάκι |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

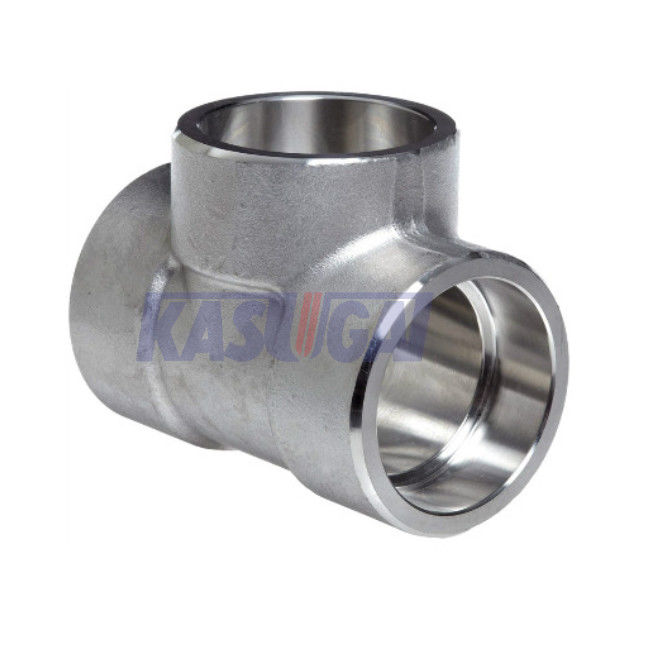

Ευθύ γράμμα Τ συγκόλλησης υψηλών σφυρηλατημένο ανοξείδωτο υποδοχών ASTM A182 ASME B16.11 (SW)
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ευθύ γράμμα Τ συγκόλλησης υψηλών σφυρηλατημένο ανοξείδωτο υποδοχών ASTM A182 ASME B16.11 (SW) |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 3000 6000 9000 |
| Πρότυπα | ASTM A182 |
| Τύπος | Ευθύ γράμμα Τ συγκόλλησης υποδοχών (SW) |
| Διαστάσεις | ASME B16.11 |
Το σφυρηλατημένο B16.11 γράμμα Τ ASME είναι μια τριπλή συναρμολόγηση που χρησιμοποιείται για να κάνει τις κάθετες συνδέσεις στο σωλήνα. Οι τρεις έξοδοι του σφυρηλατημένου γράμματος Τ μπορούν να εφοδιαστούν με είτε το τέλος συγκόλλησης υποδοχών (SW) είτε το περασμένο κλωστή τέλος (THD). Τα σφυρηλατημένα γράμματα Τ μπορούν να ταξινομηθούν περαιτέρω ως ευθύς τύπος (και οι τρεις έξοδοι είναι το ίδιο μέγεθος σωλήνων) ή μείωση του τύπου (η έξοδος κλάδων είναι ένα μικρότερο μέγεθος σωλήνων). Τα γράμματα Τ ASME B16.11 SW είναι διαθέσιμα στην κατηγορία εκτίμησης πίεσης 3000, 6000, και 9000 Τα γράμματα Τ ASME B16.11 THD είναι διαθέσιμα στην κατηγορία εκτίμησης πίεσης το 2000, 3000, και 6000.
Πρότυπα & υλικά: ASTM A182 F304
ASTM A182 F304 είναι μια υλική προδιαγραφή σφυρηλατημένων κομματιών για το ανοξείδωτο 304 βαθμού και χρησιμοποιείται για την κατασκευή των γυμνών σφυρηλατημένων κομματιών ή και επεξεργάστηκε τα προϊόντα για τις εφαρμογές που περιλαμβάνουν στη μηχανή την υψηλής θερμοκρασίας υπηρεσία.
Χημική σύνθεση ASTM A182 F304 (%)
| Βαθμός | Γ, ανώτατο | ΜΝ, ανώτατο | Π, ανώτατο | S, ανώτατο | Si, ανώτατο | Νι | Χρώμιο | Ν |
| F304 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Μηχανικές ιδιότητες ASTM A182 F304
| Βαθμός |
Εκτατή δύναμη, λ. (MPA) |
Δύναμη παραγωγής, λ. (MPA) |
Επιμήκυνση σε 2inches, λ. (%) |
Μείωση της περιοχής, λ. (%) |
Σκληρότητα (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
Διαστάσεις ASME B16.11 του σφυρηλατημένου ευθέος γράμματος Τ με τις άκρες συγκόλλησης υποδοχών (SW)
Σφυρηλατημένο B16.11 γράμμα Τ ASME με τις άκρες συγκόλλησης υποδοχών
| NPS | Β μέγιστο. |
Β ελάχιστος. |
Α 3000# |
Α 6000# |
| 1/8» | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4» | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8» | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2» | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4» | 27.6 | 27.2 | 19.0 | 22.5 |
| 1» | 34.3 | 33.9 | 22.5 | 27.0 |
| 11/4» | 43.1 | 42.7 | 27.0 | 32.0 |
| 11/2» | 49.2 | 48.8 | 32.0 | 38.0 |
| 2» | 61.7 | 61.2 | 38.0 | 41.0 |
| 21/2» | 74.4 | 73.9 | 41.0 | - |
| 3» | 90.3 | 89.8 | 57.0 | - |
| 4» | 115.7 | 115.2 | 66.5 | - |
| NPS | Γ 3000# ελάχιστος. |
Γ 6000# ελάχιστος. |
Γ 9000# ελάχιστος. |
J ελάχιστος. |
| 1/8» | 2.41 | 3.15 | - | 9.5 |
| 1/4» | 3.02 | 3.68 | - | 9.5 |
| 3/8» | 3.20 | 4.01 | - | 9.5 |
| 1/2» | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4» | 3.91 | 5.56 | 7.82 | 12.5 |
| 1» | 4.55 | 6.35 | 9.09 | 12.5 |
| 11/4» | 4.85 | 6.35 | 9.70 | 12.5 |
| 11/2» | 5.08 | 7.14 | 10.15 | 12.5 |
| 2» | 5.54 | 8.74 | 11.07 | 16.0 |
| 21/2» | 7.01 | - | - | 16.0 |
| 3» | 7.62 | - | - | 16.0 |
| 4» | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
|
| 1/8» | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4» | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8» | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2» | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4» | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1» | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4» | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2» | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2» | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2» | 64.2 | 61.2 | - | - | - | - |
| 3» | 79.4 | 76.4 | - | - | - | - |
| 4» | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
|
| 1/8» | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4» | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8» | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2» | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4» | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1» | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4» | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2» | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2» | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2» | 8.76 | 7.67 | - | - | - | - |
| 3» | 9.52 | 8.30 | - | - | - | - |
| 4» | 10.69 | 9.53 | - | - | - | - |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημείωση: Α: Κέντρο--τέλος του γράμματος Τ Χ: εξωτερική διάμετρος της ζώνης Γ: ελάχιστο πάχος τοίχων Β: ελάχιστο μήκος του τέλειου νήματος L2: αποτελεσματικό μήκος του εξωτερικού νήματος.
