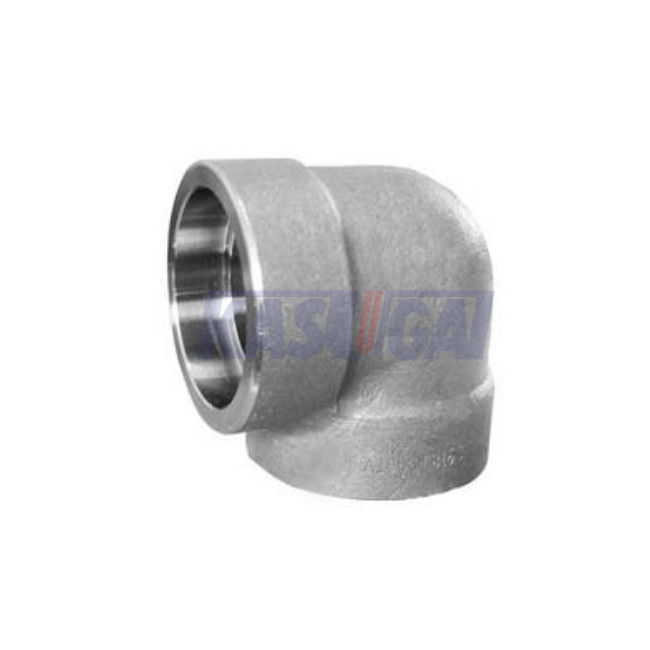

Συγκόλληση υψηλών υποδοχών ανοξείδωτου ASME B16.11 & περασμένος κλωστή αγκώνας 90°
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Συγκόλληση υψηλών υποδοχών ανοξείδωτου ASME B16.11 & περασμένος κλωστή αγκώνας 90° |
| Σειρά μεγέθους | 1/8» σε 4» |
| Πρότυπα |
ANSI/ASMEB B1.20.1 (τύπος νημάτων) ASME B16.11 |
| Τύπος συναρμολογήσεων | Υποδοχή-ενώνοντας στενά (SW) αγκώνας 90°, περασμένος κλωστή (THD) αγκώνας 90° |
| Κατηγορία πίεσης |
Περασμένο κλωστή τέλος: 2000LBS, 3000LBS, 6000LBS Τέλος συγκόλλησης υποδοχών: 3000LBS, 6000LBS, 9000LBS |
| Τελειώστε | Γαλβανισμένος, ο Μαύρος (άνθρακας), που παστώνεται |
Οι αγκώνες 90° ASME B16.11 χρησιμοποιούνται για να αλλάξουν την κατεύθυνση σωλήνων ή ροής από 90 βαθμούς. Μπορούν να εφοδιαστούν με δύο άκρες συγκόλλησης υποδοχών (SW), δύο περασμένες κλωστή άκρες (THD), ή ένα τέλος συγκόλλησης υποδοχών και ένα περασμένο κλωστή τέλος. Οι αγκώνες 90° SW είναι διαθέσιμοι στην κατηγορία 3000 (μεγέθη από 1/8 ″ σε 4 ″), την κατηγορία 6000 (μεγέθη από 1/8 ″ σε 2 ″), και την κατηγορία 9000 (μεγέθη από 1/8 ″ σε 2 ″). Οι αγκώνες 90° THD είναι διαθέσιμοι στην κατηγορία το 2000, την κατηγορία 3000 και την κατηγορία 6000 (όλοι στα μεγέθη από 1/8 ″ σε 4 ″).
Διαστάσεις του αγκώνα 90° ASME B16.11 SW (χιλ.)
| NPS | Β μέγιστο. |
Β ελάχιστος. |
Α 3000# |
Α 6000# |
Α 9000# |
| 1/8» | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4» | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8» | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2» | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4» | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1» | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 11/4» | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 11/2» | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2» | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 21/2» | 74.4 | 73.9 | 41.0 | - | - |
| 3» | 90.3 | 89.8 | 57.0 | - | - |
| 4» | 115.7 | 115.2 | 66.5 | - | - |
| NPS | Γ 3000# ελάχιστος. |
Γ 6000# ελάχιστος. |
Γ 9000# ελάχιστος. |
J ελάχιστος. |
| 1/8» | 2.41 | 3.15 | - | 9.5 |
| 1/4» | 3.02 | 3.68 | - | 9.5 |
| 3/8» | 3.20 | 4.01 | - | 9.5 |
| 1/2» | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4» | 3.91 | 5.56 | 7.82 | 12.5 |
| 1» | 4.55 | 6.35 | 9.09 | 12.5 |
| 11/4» | 4.85 | 6.35 | 9.70 | 12.5 |
| 11/2» | 5.08 | 7.14 | 10.15 | 12.5 |
| 2» | 5.54 | 8.74 | 11.07 | 16.0 |
| 21/2» | 7.01 | - | - | 16.0 |
| 3» | 7.62 | - | - | 16.0 |
| 4» | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
|
| 1/8» | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4» | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8» | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2» | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4» | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1» | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4» | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2» | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2» | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2» | 64.2 | 61.2 | - | - | - | - |
| 3» | 79.4 | 76.4 | - | - | - | - |
| 4» | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
|
| 1/8» | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4» | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8» | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2» | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4» | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1» | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4» | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2» | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2» | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2» | 8.76 | 7.67 | - | - | - | - |
| 3» | 9.52 | 8.30 | - | - | - | - |
| 4» | 10.69 | 9.53 | - | - | - | - |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημειώσεις: Α: κέντρο--κατώτατο σημείο της υποδοχής Β: η υποδοχή άντεξε τη διάμετρο Δ: άντεξε τη διάμετρο του αγκώνα Γ: πάχος τοίχων υποδοχών Γ: πάχος τοίχων σωμάτων J: βάθος υποδοχών.
Διαστάσεις του περασμένου κλωστή B16.11 αγκώνα 90° ASME (χιλ.)
| NPS | Α 2000# |
Α 3000# |
Α 6000# |
Χ 2000# |
Χ 3000# |
Χ 6000# |
| 1/8» | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4» | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8» | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2» | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4» | 33 | 38 | 44 | 38 | 46 | 56 |
| 1» | 38 | 44 | 51 | 46 | 56 | 62 |
| 11/4» | 44 | 51 | 60 | 56 | 62 | 75 |
| 11/2» | 51 | 60 | 64 | 62 | 75 | 84 |
| 2» | 60 | 64 | 83 | 75 | 84 | 102 |
| 21/2» | 76 | 83 | 95 | 92 | 102 | 121 |
| 3» | 86 | 95 | 106 | 109 | 121 | 146 |
| 4» | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | Γ 2000# |
Γ 3000# |
Γ 6000# |
Β | Λ2 |
| 1/8» | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4» | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8» | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2» | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4» | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1» | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 11/4» | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 11/2» | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2» | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 21/2» | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3» | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4» | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημείωση: Α: κέντρο--τέλος του περασμένου κλωστή αγκώνα Χ: εξωτερική διάμετρος της ζώνης Γ: ελάχιστο πάχος τοίχων Β: ελάχιστο μήκος του τέλειου μήκους Λ2: μήκος του χρήσιμου νήματος.
