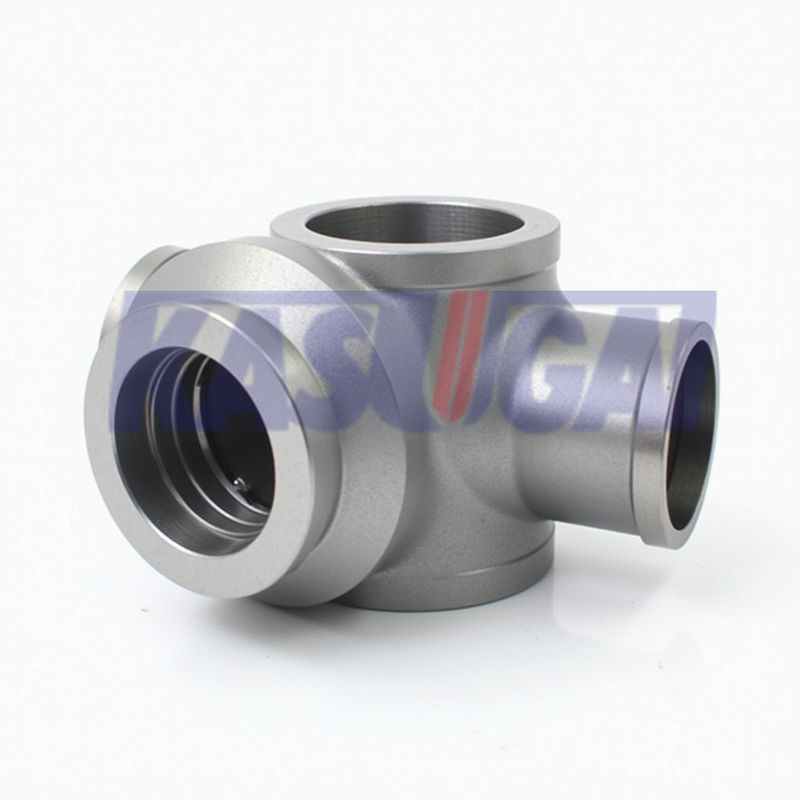

ASTM A403 WP304 ASME B16.11 Σφυρηλατημένο SW Υψηλής Πίεσης Σιδηροδρομικό Σταυρό Ελυσίματος
Πληροφορίες για το προϊόν
Ο διασταυρωτής συγκόλλησης σιδηροδρομικών σωληνώσεων από ανοξείδωτο χάλυβα είναι ένα κρίσιμο συστατικό στα συστήματα σωληνώσεων, προσφέροντας μια ασφαλή και αξιόπιστη τετραμερή διασταύρωση για σωλήνες σε εφαρμογές συγκόλλησης σιδηροδρομικών σωληνώσεων,Ειδικά σε βιομηχανίες όπου η καθαριότητα και η ευκολία συναρμολόγησης είναι βασικές σκέψεις.
ΑΣιδηροδρομικές γραμμέςείναι ένας τύπος σωληνώματος σωλήνων που παρέχει μια τετραδιάστατη διασταύρωση για σωλήνες σε σύστημα συγκόλλησης πρίζας.
| Ονομασία του προϊόντος |
ASTM A403 WP304 ASME B16.11 Σφυρηλατημένο SW Υψηλής Πίεσης Σιδηροδρομικό Σταυρό Ελυσίματος |
| Πεδίο μεγέθους |
Μέγεθος: 1/8 ′′ έως 4 ′′ |
| Δάχος τοίχου |
Ειδικότερα, η Επιτροπή θα πρέπει να λαμβάνει υπόψη τις επιπτώσεις των μέτρων που λαμβάνονται για την προστασία των καταναλωτών από τις επιπτώσεις των εμπορικών συναλλαγών. |
| Προδιαγραφές |
ΑΣTM A403 |
| Τάξη πίεσης |
3000 λίβρες, 6000 λίβρες, 9000 λίβρες |
| Πρότυπα κατασκευής |
ΑΣΜΕ Β16.11 |
Πρότυπα και υλικά: ASTM A403
Το ASTM A403 Stainless Steel Pipe Fittings αναφέρεται στο υλικό των σφυρηλατημένων και τυλιγμένων austenitic εξαρτημάτων από ανοξείδωτο χάλυβα για σωλήνες πίεσης.Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς όπως η μηχανική βιομηχανία, εγκαταστάσεις μετατροπής ενέργειας κλπ.
Χημικές συνθέσεις (%)
| Τάξη Α |
Σύνθεση (%) |
| Βαθμός WP |
Ονομασία UNS |
Γ |
Μ |
Π |
S |
Ναι. |
Νι |
Αρ |
Μo |
Τι |
| WP304 |
S30400 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-11.0 |
18.0-22.0 |
- Τι; |
- Τι; |
| WP304L |
S30403 |
0.030Ε |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-12.0 |
18.0-22.0 |
- Τι; |
- Τι; |
| WP310S |
S31008 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
19.0-22.0 |
24.0-26.0 |
- Τι; |
- Τι; |
| WP316 |
S31600 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030Ε |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
- Τι; |
| Wp321 |
S32100 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
9.0-12.0 |
17.0-19.0 |
- Τι; |
|
Σημείωση:
- Όταν εμφανίζεται μια ελλειψη στον πίνακα, δεν υπάρχει καμία απαίτηση και το στοιχείο πρέπει να αναλυθεί ή να αναφερθεί
- Η μέθοδος ανάλυσης για το άζωτο είναι θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή.
- Κολμβίου 0,10-0,30%· Βαναδίου 0,10-0,30%.
Διάμετροι του σταυρού ελαστικής συγκόλλησης (SW) ASME B16.11
Το σχέδιο του ASME B16.11 σφυρηλατημένου σταυρού με συγκόλληση ελαστικών (SW) τελειώνει.Α:από το κέντρο έως το κάτω μέρος της πρίζας·Β:διάμετρος τρύπας υποδομής·Γ:πάχος τοιχώματος της πρίζας·Δ:διάμετρος διασταύρωσης της διάτρησης·Γ:πάχος τοιχώματος σώματος·Τζέι:βάθος υποδομής.
| Εθνικό ΕΣΠ |
Β
Μαξ. |
Β
ελάχιστο. |
Α
3000# |
Α
6000# |
Α
9000# |
| 1/8" |
11.2 |
10.8 |
11.0 |
11.0 |
- |
| 1/4 ίντσες |
14.6 |
14.2 |
11.0 |
13.5 |
- |
| 3/8" |
18.0 |
17.6 |
13.5 |
15.5 |
- |
| 1/2 ίντσες |
22.2 |
21.8 |
15.5 |
19.0 |
25.5 |
| 3/4 ίντσες. |
27.6 |
27.2 |
19.0 |
22.5 |
28.5 |
| 1" |
34.3 |
33.9 |
22.5 |
27.0 |
32.0 |
| 1-1/4" |
43.1 |
42.7 |
27.0 |
32.0 |
35.0 |
| 1-1/2 ίντσες |
49.2 |
48.8 |
32.0 |
38.0 |
38.0 |
| 2 " |
61.7 |
61.2 |
38.0 |
41.0 |
54.0 |
| 2-1/2 ίντσες |
74.4 |
73.9 |
41.0 |
- |
- |
| 3 " |
90.3 |
89.8 |
57.0 |
- |
- |
| 4 ίντσες |
115.7 |
115.2 |
66.5 |
- |
- |
| Εθνικό ΕΣΠ |
G
3000#
ελάχιστο. |
G
6000#
ελάχιστο. |
G
9000#
ελάχιστο. |
J
ελάχιστο. |
| 1/8" |
2.41 |
3.15 |
- |
9.5 |
| 1/4 ίντσες |
3.02 |
3.68 |
- |
9.5 |
| 3/8" |
3.20 |
4.01 |
- |
9.5 |
| 1/2 ίντσες |
3.73 |
4.78 |
7.47 |
9.5 |
| 3/4 ίντσες. |
3.91 |
5.56 |
7.82 |
12.5 |
| 1" |
4.55 |
6.35 |
9.09 |
12.5 |
| 1-1/4" |
4.85 |
6.35 |
9.70 |
12.5 |
| 1-1/2 ίντσες |
5.08 |
7.14 |
10.15 |
12.5 |
| 2 " |
5.54 |
8.74 |
11.07 |
16.0 |
| 2-1/2 ίντσες |
7.01 |
- |
- |
16.0 |
| 3 " |
7.62 |
- |
- |
16.0 |
| 4 ίντσες |
8.56 |
- |
- |
19.0 |
| Εθνικό ΕΣΠ |
3000# |
6000# |
9000# |
| Δα Max. |
D min |
D μέγιστο |
D min |
D μέγιστο |
D min |
| 1/8" |
7.6 |
6.1 |
4.8 |
3.2 |
- |
- |
| 1/4 ίντσες |
10.0 |
8.5 |
7.1 |
5.6 |
- |
- |
| 3/8" |
13.3 |
11.8 |
9.9 |
8.4 |
- |
- |
| 1/2 ίντσες |
16.6 |
15.0 |
12.5 |
11.0 |
7.2 |
5.6 |
| 3/4 ίντσες. |
21.7 |
20.2 |
16.3 |
14.8 |
11.8 |
10.3 |
| 1" |
27.4 |
25.9 |
21.5 |
19.9 |
16.0 |
14.4 |
| 1-1/4" |
35.8 |
34.3 |
30.2 |
28.7 |
23.5 |
22.2 |
| 1-1/2 ίντσες |
41.6 |
40.1 |
34.7 |
33.2 |
28.7 |
27.2 |
| 2 " |
53.3 |
51.7 |
43.6 |
42.1 |
38.9 |
37.4 |
| 2-1/2 ίντσες |
64.2 |
61.2 |
- |
- |
- |
- |
| 3 " |
79.4 |
76.4 |
- |
- |
- |
- |
| 4 ίντσες |
103.8 |
100.7 |
- |
- |
- |
- |
| Εθνικό ΕΣΠ |
3000# |
6000# |
9000# |
| Σι Max. |
C min |
Σι Max. |
C min |
Σι Max. |
C min |
| 1/8" |
3.18 |
3.18 |
3.96 |
3.43 |
- |
- |
| 1/4 ίντσες |
3.78 |
3.30 |
4.60 |
4.01 |
- |
- |
| 3/8" |
4.01 |
3.50 |
5.03 |
4.37 |
- |
- |
| 1/2 ίντσες |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
| 3/4 ίντσες. |
4.90 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
| 1" |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
| 1-1/4" |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
| 1-1/2 ίντσες |
6.35 |
5.54 |
8.92 |
7.80 |
12.70 |
11.12 |
| 2 " |
6.93 |
6.04 |
10.92 |
9.50 |
13.84 |
12.12 |
| 2-1/2 ίντσες |
8.76 |
7.67 |
- |
- |
- |
- |
| 3 " |
9.52 |
8.30 |
- |
- |
- |
- |
| 4 ίντσες |
10.69 |
9.53 |
- |
- |
- |
- |
