Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | 20» WN-SG A105N CL.300 SCH.40 B16.5 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

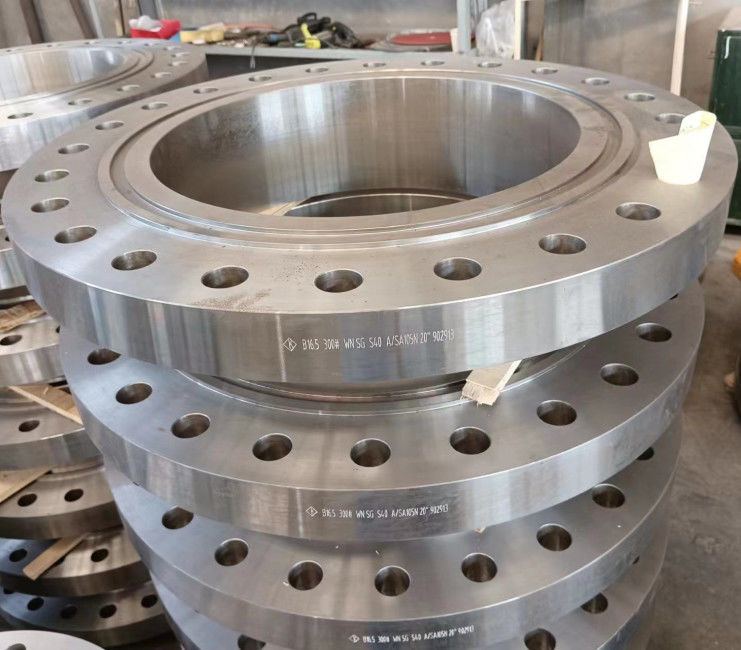

20» μικρή φλάντζα αυλακιού λαιμών συγκόλλησης χάλυβα άνθρακα wn-SG A105N CL.300 SCH.40 B16.5
Πληροφορίες προϊόντων
| Όνομα προϊόντων | 20» μικρή φλάντζα αυλακιού λαιμών συγκόλλησης χάλυβα άνθρακα wn-SG A105N CL.300 SCH.40 B16.5 |
| Σειρά μεγέθους | 20 « |
| Κατηγορία πίεσης | Κατηγορία 300 |
| Πρότυπα | ASTM A105N |
| Τύπος προσώπου | Wn-SG μικρό αυλάκι λαιμών συγκόλλησης |
| Προδιαγραφή | ANSI B16.5 |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
Τύπος προσώπου: Αυλάκι
Οι συνδέσεις που γίνονται με τις φλάντζες βοηθούν στη δημιουργία ενός αποδοτικού καναλιού να μεταφέρουν τα ρευστά και τα αέρια στη βιομηχανία. Η φλάντζα αυλακιού είναι self-aligning φλάντζες που δεν κάνουν οποιαδήποτε επαφή με το ρευστό ή δεν δηλητηριάζουν με αέρια στον αντίστοιχο σωλήνα ή το σωλήνα. Μπορούν να συνδεθούν με το σωλήνα χωρίς απαίτηση μιας διαδικασίας συγκόλλησης.
Τύπος φλαντζών: Λαιμός συγκόλλησης (WN)
Μια φλάντζα λαιμών συγκόλλησης, αποκαλούμενη επίσης μια εκλεπτυμένη φλάντζα πλημνών ή φλάντζα υψηλός-πλημνών, είναι ένα είδος φλάντζας που μπορεί να επανεντοπίσει την πίεση στους σωλήνες, που εξασφαλίζει μια μείωση στη συγκέντρωση υψηλός-πίεσης στο κατώτατο σημείο της φλάντζας. Υπάρχουν δύο σχέδια φλαντζών λαιμών ένωσης – ο πρώτος τύπος χρησιμοποιείται με τους σωλήνες ενώ ο δεύτερος, πιό μακροχρόνιος τύπος δεν μπορεί να χρησιμοποιηθεί με τους σωλήνες αλλά με εγκαταστάσεις διαδικασίας. Η φλάντζα λαιμών συγκόλλησης περιλαμβάνει από μια στρογγυλή συναρμολόγηση που επεκτείνεται πέρα από το πλαίσιο της περιφέρειας. Αυτές οι φλάντζες, που κατασκευάζονται χαρακτηριστικά από το σφυρηλατημένο κομμάτι, είναι πραγματικά ενωμένες στενά στους σωλήνες.
ASTM A105/A105N
Οι φλάντζες ASTM A105 είναι σφυρηλατημένες φλάντζες χάλυβα άνθρακα για περιβαλλοντικός-και υπηρεσία υψηλός-θερμοκρασίας στα συστήματα πίεσης. Αυτές οι φλάντζες μπορούν να κατασκευαστούν σύμφωνα με ποικίλες τυποποιημένες προδιαγραφές καλύπτοντας ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, και οι φλάντζες API 6A, κ.λπ. που γίνονται στο υλικό ASTM A105 είναι περιορισμένες ένα μέγιστο βάρος 4540 κλ.
Οι φλάντζες χάλυβα ASTM A105 και A105N δεν είναι ίδιες, έχουν τις ίδιες πρώτες ύλες, ίδιοι βαθμοί χάλυβα, αλλά διαφορετική απαίτηση θερμικής επεξεργασίας. Το Ν σημαίνει τη θερμική επεξεργασία κανονικοποίησης, και τους πλούσιους φλαντζών A105 καμία απαίτηση θερμικής επεξεργασίας. Εν περιλήψει, η φλάντζα ASTM A105 και η φλάντζα ASTM A105N έχουν μια ίδια χημική σύνθεση, αλλά το A105N έχει μια καλύτερη μηχανική ιδιοκτησία και που χρησιμοποιεί συνήθως στην κρίσιμη κατάσταση.
Χημική σύνθεση ASTM A105 (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Β ανώτατος |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Μηχανικές ιδιότητες ASTM A105
| Κατηγορία χάλυβα |
Εκτατή δύναμη λ. (MPA) |
Δύναμη παραγωγής λ. (MPA) |
Επιμήκυνση λ. (%) |
Μείωση της περιοχής λ. (%) |
Σκληρότητα (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Διαστάσεις φλαντζών Ansi B16.5 - κατηγορία 300
| Ονομαστικό μέγεθος | Εξωτερικό Dia. | Πάχος | Μήκος μέσω της πλήμνης | Dia. από την πλήμνη | Αυξημένο πρόσωπο Dia. | Η ακτίνα γωνιών άντεξε | Βάθος της υποδοχής | Αντίθετος άντεξε | Μήκος νημάτων | Τρύπες μπουλονιών | |||||
| WN |
ΕΤΣΙ SW TR |
LJ | LJ | SW | TR | Κύκλος μπουλονιών Dia. | Αριθ. | Dia. | |||||||
| Α | Β | Ο | τ | Y1 | Y2 | Y3 | Χ | Ρ | r1 | Δ | B4 | Q | Γ | Χ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Ονομαστικό μέγεθος | Διαστάσεις των κοινών φλαντζών δαχτυλιδιών | Βάρος (κλ) | |||||||||||
| Αριθμός αυλακιού | Dia. από την αυξημένη μερίδα | Πίσσα Dia. | Βάθος | Πλάτος | Ακτίνα επί της ουσίας |
WN Sch 40 |
ΕΤΣΙ | BL |
SW Sch 40 |
LJ | TR | ||
| Α | Β | Κ | Π | Ε | Φ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0,8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0,8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0,8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0,8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0,8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0,8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0,8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0,8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0,8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0,8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0,8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0,8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0,8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0,8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0,8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0,8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0,8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
Διαστάσεις φλαντζών γλωσσών & αυλακιού ASME B16.5 (χιλ.)
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | F2 |
| ½» | 35.1 | 36.6 | 35.1 | 36.6 | 25.4 | 23.9 | 46.0 | 44.5 | 6.4 | 4.8 |
| ¾» | 42.9 | 44.5 | 42.9 | 44.5 | 33.3 | 31.8 | 53.8 | 52.3 | 6.4 | 4.8 |
| 1» | 50.8 | 52.3 | 47.7 | 49.3 | 38.1 | 36.6 | 62.0 | 57.2 | 6.4 | 4.8 |
| 1 ¼» | 63.5 | 65.0 | 57.2 | 58.7 | 47.8 | 46.0 | 74.7 | 66.6 | 6.4 | 4.8 |
| 1 ½» | 73.2 | 74.7 | 63.5 | 65.0 | 53.8 | 52.3 | 84.1 | 73.2 | 6.4 | 4.8 |
| 2» | 92.0 | 93.7 | 82.6 | 84.1 | 73.0 | 71.4 | 103.1 | 92.0 | 6.4 | 4.8 |
| 2 ½» | 104.6 | 106.4 | 95.2 | 96.8 | 85.8 | 84.1 | 115.8 | 104.6 | 6.4 | 4.8 |
| 3» | 127.0 | 128.5 | 117.5 | 119.1 | 108.0 | 106.4 | 138.2 | 127.0 | 6.4 | 4.8 |
| 4» | 157.2 | 158.8 | 144.5 | 146.1 | 131.8 | 130.0 | 168.1 | 157.2 | 6.4 | 4.8 |
| 5» | 185.7 | 187.5 | 173.0 | 174.8 | 160.3 | 148.8 | 196.9 | 185.7 | 6.4 | 4.8 |
| 6» | 215.9 | 217.5 | 203.2 | 204.7 | 190.5 | 189.0 | 227.0 | 215.9 | 6.4 | 4.8 |
| 8» | 269.8 | 271.5 | 254.0 | 255.5 | 238.3 | 236.5 | 281.0 | 269.8 | 6.4 | 4.8 |
| 10» | 323.5 | 325.4 | 304.8 | 306.3 | 285.8 | 284.2 | 335.0 | 323.5 | 6.4 | 4.8 |
| 12» | 381.0 | 328.5 | 362.0 | 363.5 | 342.9 | 341.4 | 392.2 | 381.0 | 6.4 | 4.8 |
| 14» | 412.8 | 414.3 | 393.7 | 395.2 | 374.7 | 373.1 | 423.9 | 412.8 | 6.4 | 4.8 |
| 16» | 469.9 | 471.5 | 447.6 | 449.3 | 425.5 | 423.9 | 481.0 | 469.9 | 6.4 | 4.8 |
| 18» | 533.4 | 535.0 | 511.0 | 512.8 | 489.0 | 487.4 | 544.6 | 533.4 | 6.4 | 4.8 |
| 20» | 584.2 | 585.8 | 448.8 | 560.3 | 533.4 | 531.9 | 595.4 | 584.2 | 6.4 | 4.8 |
| 24» | 692.2 | 693.7 | 666.8 | 668.3 | 641.4 | 639.8 | 703.3 | 692.2 | 6.4 | 4.8 |
