Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | DIN 2501 PN25 ΈΤΣΙ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

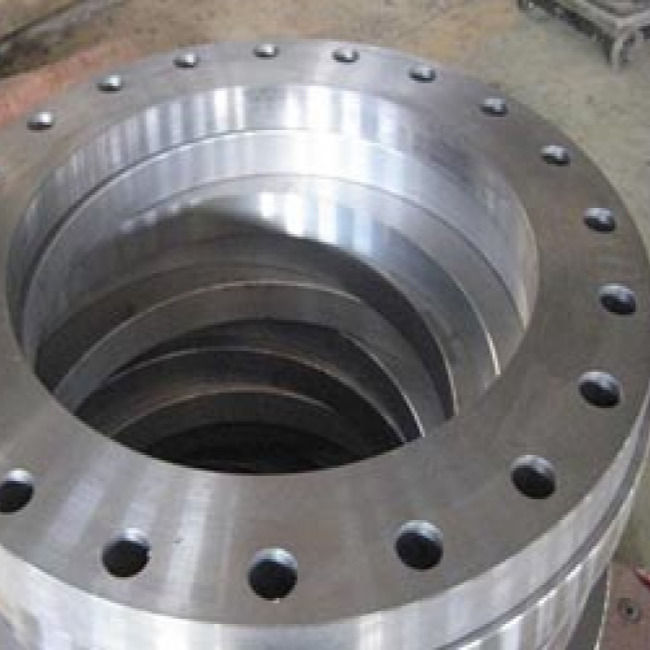

DIN2501 PN25 ολίσθηση-στη φλάντζα χάλυβα άνθρακα
Το DIN 2501 είναι γερμανικά πρότυπα για τις βιομηχανικές φλάντζες
Πληροφορίες προϊόντων
| Όνομα προϊόντων | DIN 2501 PN25 ολίσθηση-στη φλάντζα χάλυβα άνθρακα |
| Σειρά μεγέθους | Διάσταση: 4» σε 28» |
| Κατηγορία πίεσης | PN25 |
| Πρότυπα | DIN2501 |
| Τύπος προσώπου | Ολίσθηση-(ΕΤΣΙ) |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
DIN2501 PN25 ολίσθηση-στις διαστάσεις φλαντζών (χιλ.)
| DN |
Μέγεθος σωλήνων Ίντσα |
O.D. | ΤΑΥΤΌΤΗΤΑ. | Τρύπες μπουλονιών | Πάχος |
Βάρος (κλ) |
||
| Κύκλος μπουλονιών Dia. | Μπουλόνι Dia. | Αριθμοί | ||||||
| Δ | Κ | Χ | Τ | |||||
| 100 | 4 | 235 | 116.0 | 190 | 22 | 8 | 26 | 6.1 |
| 125 | 5 | 270 | 141.5 | 220 | 26 | 8 | 28 | 8.2 |
| 150 | 6 | 300 | 170.5 | 250 | 26 | 8 | 30 | 10.4 |
| 200 | 8 | 360 | 221.5 | 310 | 26 | 12 | 32 | 14.3 |
| 250 | 10 | 425 | 276.5 | 370 | 30 | 12 | 35 | 20.2 |
| 300 | 12 | 485 | 327.5 | 430 | 30 | 16 | 38 | 26.8 |
| 350 | 14 | 555 | 359.5 | 490 | 33 | 16 | 42 | 41.8 |
| 400 | 16 | 620 | 411.0 | 550 | 36 | 16 | 48 | 576.7 |
| 450 | 18 | 670 | 462.0 | 600 | 36 | 20 | 54 | 69.9 |
| 500 | 20 | 730 | 513.5 | 660 | 36 | 20 | 58 | 86.9 |
| 600 | 24 | 845 | 616.5 | 770 | 39 | 20 | 68 | 127.3 |
| 700 | 28 | 960 | 716.0 | 875 | 42 | 24 | 85 | 192.5 |
