Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ANSI B16.5 SWRF CL300 ASTM A105N |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

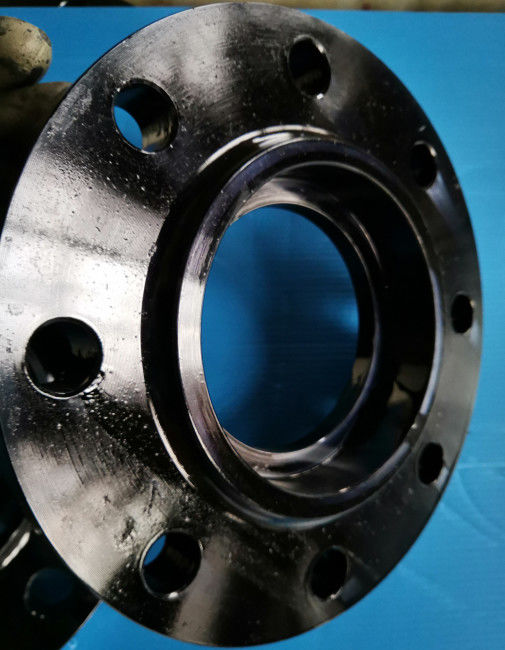

Κατηγορία 300 Ansi B16.5 SW RF ASTM A105N αυξημένη φλάντζα προσώπου υποδοχών χάλυβα άνθρακα συγκόλληση
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Κατηγορία 300 Ansi B16.5 SW RF ASTM A105N αυξημένη φλάντζα προσώπου υποδοχών χάλυβα άνθρακα συγκόλληση |
| Σειρά μεγέθους | 1/2» σε 24» |
| Κατηγορία πίεσης | Κατηγορία 300 |
| Πρότυπα | ASTM A105N |
| Τύπος προσώπου | Αυξημένο συγκόλληση πρόσωπο SWRF-υποδοχών |
| Προδιαγραφή | ANSI B16.5 |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
ASTM A105/A105N
Οι φλάντζες ASTM A105 είναι σφυρηλατημένες φλάντζες χάλυβα άνθρακα για την περιβαλλοντική και υπηρεσία υψηλός-θερμοκρασίας στα συστήματα πίεσης. Αυτές οι φλάντζες μπορούν να κατασκευαστούν σύμφωνα με ποικίλες τυποποιημένες προδιαγραφές καλύπτοντας ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, και οι φλάντζες API 6A, κ.λπ. που γίνονται στο υλικό ASTM A105 είναι περιορισμένες ένα μέγιστο βάρος 4540 κλ.
Οι φλάντζες χάλυβα ASTM A105 και A105N δεν είναι ίδιες, έχουν τις ίδιες πρώτες ύλες, ίδιοι βαθμοί χάλυβα, αλλά διαφορετική απαίτηση θερμικής επεξεργασίας. Το Ν σημαίνει τη θερμική επεξεργασία κανονικοποίησης, και τους πλούσιους φλαντζών A105 καμία απαίτηση θερμικής επεξεργασίας. Εν περιλήψει, η φλάντζα ASTM A105 και η φλάντζα ASTM A105N έχουν μια ίδια χημική σύνθεση, αλλά το A105N έχει μια καλύτερη μηχανική ιδιοκτησία και που χρησιμοποιεί συνήθως στην κρίσιμη κατάσταση.
Χημική σύνθεση ASTM A105 (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Β ανώτατος |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Μηχανικές ιδιότητες ASTM A105
| Κατηγορία χάλυβα |
Εκτατή δύναμη, λ. (MPA) |
Δύναμη παραγωγής, λ. (MPA) |
Επιμήκυνση, λ. (%) |
Μείωση της περιοχής, λ. (%) |
Σκληρότητα (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Τύπος φλαντζών: Φλάντζα λαιμών συγκόλλησης (WN)
Οι φλάντζες συγκόλλησης υποδοχών αρχικά αναπτύσσομαι για τη χρήση στη μικρού μεγέθους υψηλή διοχέτευση με σωλήνες. Η στατική δύναμή τους είναι ίση με την ολίσθηση στις φλάντζες, αλλά τη δύναμη 50% κούρασής τους μεγαλύτερη από την διπλός-ενωμένη στενά ολίσθηση στις φλάντζες.
Η σύνδεση με το σωλήνα γίνεται με 1 συγκόλληση λωρίδων, έξω από τη φλάντζα. Αλλά πρίν ενώνει στενά, ένα διάστημα πρέπει να δημιουργηθεί μεταξύ της φλάντζας ή της συναρμολόγησης και του σωλήνα.
Η προετοιμασία 127,3 ASME B31.1 το 1998 για τη συνέλευση συγκόλλησης υποδοχών συγκόλλησης (ε) λέει.
Στη συνέλευση της ένωσης πρίν ενώνει στενά, ο σωλήνας ή ο σωλήνας θα παρεμβληθεί στην υποδοχή στο μέγιστο βάθος και το έπειτα αποσυρμένο περίπου 1/16» (1,6 χιλ.) μακρυά από την επαφή μεταξύ του τέλους του σωλήνα και του ώμου της υποδοχής.
Ο σκοπός για τη φτάνοντας εκκαθάριση σε μια συγκόλληση υποδοχών είναι συνήθως να μειωθεί η υπόλοιπη πίεση στη ρίζα της συγκόλλησης που θα μπορούσε να εμφανιστεί κατά τη διάρκεια της στερεοποίησης του μετάλλου συγκόλλησης. Η εικόνα σας παρουσιάζει μέτρο Χ για το χάσμα επέκτασης.
1. Φλάντζα 2 Wedl υποδοχών. Γεμισμένη συγκόλληση 3. Χάσμα X=Expansion σωλήνων
Τύπος προσώπου: Αυξημένο πρόσωπο (RF)
Η αυξημένη φλάντζα προσώπου είναι ο πιό κοινός που χρησιμοποιείται τύπος στις εφαρμογές εγκαταστάσεων διαδικασίας, και πρόκειται εύκολα να προσδιορίσει. Αναφέρεται ως αυξημένο πρόσωπο επειδή οι επιφάνειες στολισμάτων αυξάνονται επάνω από το πρόσωπο κύκλων αμπαρώματος. Αυτός ο τύπος προσώπου επιτρέπει τη χρήση ενός ευρύ συνδυασμού σχεδίων στολισμάτων, συμπεριλαμβανομένων των επίπεδων τύπων φύλλων δαχτυλιδιών και των μεταλλικών σύνθετων όπως η σπειροειδής πληγή και διπλασιάζει τους καλυμμένους τύπους.
Ο σκοπός μιας φλάντζας RF είναι να συγκεντρωθεί περισσότερη πίεση σε μια μικρότερη περιοχή στολισμάτων και με αυτόν τον τρόπο να αυξηθεί η ικανότητα συγκράτησης πίεσης της ένωσης. Η διάμετρος και το ύψος είναι σε ASME B16.5 που καθορίζεται, από την κατηγορία πίεσης και τη διάμετρο. Η εκτίμηση πίεσης της φλάντζας καθορίζει το ύψος του αυξημένου προσώπου.
Διαστάσεις φλαντζών Ansi B16.5 - κατηγορία 300 (χιλ.)
| Ονομαστικό μέγεθος | Εξωτερικό Dia. | Πάχος | Μήκος μέσω της πλήμνης | Dia. από την πλήμνη | Αυξημένο πρόσωπο Dia. | Η ακτίνα γωνιών άντεξε | Βάθος της υποδοχής | Αντίθετος άντεξε | Μήκος νημάτων | Τρύπες μπουλονιών | |||||
| WN |
ΕΤΣΙ SW TR |
LJ | LJ | SW | TR | Κύκλος μπουλονιών Dia. | Αριθ. | Dia. | |||||||
| Α | Β | Ο | τ | Y1 | Y2 | Y3 | Χ | Ρ | r1 | Δ | B4 | Q | Γ | Χ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Ονομαστικό μέγεθος | Διαστάσεις των κοινών φλαντζών δαχτυλιδιών | Βάρος (κλ) | |||||||||||
| Αριθμός αυλακιού | Dia. από την αυξημένη μερίδα | Πίσσα Dia. | Βάθος | Πλάτος | Ακτίνα επί της ουσίας |
WN Sch 40 |
ΕΤΣΙ | BL |
SW Sch 40 |
LJ | TR | ||
| Α | Β | Κ | Π | Ε | Φ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0,8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0,8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0,8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0,8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0,8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0,8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0,8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0,8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0,8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0,8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0,8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0,8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0,8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0,8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0,8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0,8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0,8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
