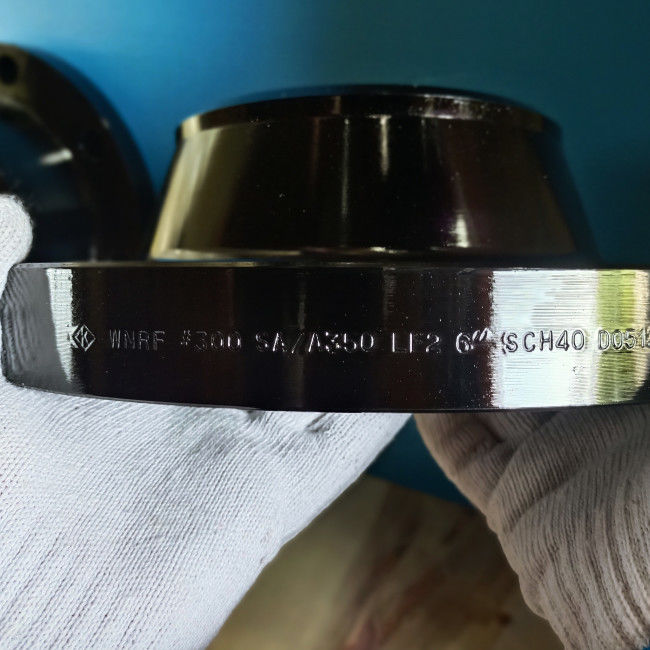

Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου
  • Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου
Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου

Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου

Τόπος καταγωγής Κίνα
Μάρκα Kasugai
Αριθμό μοντέλου ANSI B16.5 WN RF CL300 ASTM A350 LF2
Έγγραφο Βιβλίο του προϊόντος PDF
Λεπτομέρειες προιόντος
Όνομα προϊόντων:
Κατηγορία 300 Ansi B16.5 WN RF ASTM A350 LF2 αυξημένη φλάντζα προσώπου συγκόλλησης χάλυβα άνθρακα λα
Σειρά μεγέθους:
1/2» σε 24»
Κατηγορία πίεσης:
300
Πρότυπα:
ASTM A350 LF2
Τύπος προσώπου:
Αυξημένο λαιμός πρόσωπο WNRF-συγκόλλησης
Specificatoins:
ANSI B16.5
Επισημαίνω:

Φλάντζα λαιμών συγκόλλησης χάλυβα άνθρακα

,

Αυξημένη φλάντζα Ansi B16.5 προσώπου

,

LF2 φλάντζα λαιμών συγκόλλησης

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
διαπραγματεύσιμος
Τιμή
διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Πλόιμο Packng
Χρόνος παράδοσης
30 - 60 εργάσιμες ημέρες
Όροι πληρωμής
L / Γ, Τ/Τ
Δυνατότητα προσφοράς
500 τόνος το μήνα
Περιγραφή προϊόντων

Κατηγορία 300 Ansi B16.5 WN RF ASTM A350 LF2 αυξημένη φλάντζα προσώπου συγκόλλησης χάλυβα άνθρακα λαιμός

Πληροφορίες προϊόντων

Όνομα προϊόντων Κατηγορία 300 Ansi B16.5 WN RF ASTM A350 LF2 αυξημένη φλάντζα προσώπου συγκόλλησης χάλυβα άνθρακα λαιμός
Σειρά μεγέθους 1/2» σε 24»
Κατηγορία πίεσης Κατηγορία 300
Πρότυπα ASTM A350 LF2
Τύπος προσώπου Αυξημένο λαιμός πρόσωπο WNRF-συγκόλλησης
Προδιαγραφή ANSI B16.5
Επίστρωμα Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου



ASTM A350

ASTM A350 (ASME SA350) είναι η τυποποιημένη προδιαγραφή για το χάλυβα άνθρακα και τις χαμηλές φλάντζες χάλυβα κραμάτων σφυρηλατημένες και βαλμένες φλάντζα συναρμολογήσεις για τις υπηρεσίες χαμηλής θερμοκρασίας.

Ο κοινής χρήσης βαθμός είναι κατηγορία 1 ASTM A350 LF2, αντίστοιχο υλικό για τη σωλήνωση στο βαθμό 6 ASTM A333 και τοποθετήσεις σωληνώσεων σε ASTM A420 WPL6. Με το ελάχιστο 240 MPA δύναμης παραγωγής, και την εκτατή δύναμη στο MPA 480 655 στο MPA, θερμοκρασία δοκιμής αντίκτυπου σε -45℃.



Χημική σύνθεση ASTM A350 (%)

  Χημική σύνθεση (%)
Βαθμός LF1 Βαθμός LF2 Βαθμός LF3 Βαθμός LF5 Βαθμός LF6 Βαθμός LF9 Βαθμός LF787
Γ ανώτατο 0,30 0,30 0,20 0.20~0.35 0,22 0,20 0,07
ΜΝ 0.60~1.35 0.60~1.35 0,90 ανώτατο 0.60~1.35 1.15~1.50 0.40~1.06 0.40~0.70
Π ανώτατο 0,035 0,035 0,035 0,035 0,025 0,035 0,025
S ανώτατο 0,04 0,04 0,04 0,04 0,025 0,04 0,025
Si Α 0.15~0.3 0.15~0.3 0.20~0.35 0.20~0.35 0.15~0.3 ﹍ 0,40 ανώτατο
Νι 0,40 ανώτατο Β 0,40 ανώτατο Β 3.30~3.70 1.0~2.0 0,40 ανώτατο Β 1.60~2.4 0.70~1.0
Χρώμιο 0,30 ανώτατο Β, Γ 0,30 ανώτατο Β, Γ 0,30 ανώτατο Γ 0,30 ανώτατο Γ 0,30 ανώτατο Β, Γ 0,30 ανώτατο Γ 0.60~0.90
Mo 0,12 ανώτατο Β, Γ 0,12 ανώτατο Β, Γ 0,12 ανώτατο Γ 0,12 ανώτατο Γ 0,12 ανώτατο Β, Γ 0,12 ανώτατο Γ 0.15~0.25
$cu 0,40 ανώτατο Β 0,40 ανώτατο Β 0,40 ανώτατο 0,40 ανώτατο 0,40 ανώτατο Β 0.75~1.25 1.0~1.3
Cb 0,02 ανώτατο Δ 0,02 ανώτατο Δ 0,02 ανώτατο 0,02 ανώτατο 0,02 ανώτατο 0,02 ανώτατο 0,02 λ.
Β 0,08 ανώτατο 0,08 ανώτατο 0,03 ανώτατο 0,03 ανώτατο 0.04~0.11 0,03 ανώτατο 0,03 ανώτατο
Ν ﹍ ﹍ ﹍ ﹍ 0.01~0.03 ﹍ ﹍

Όταν η κενή άνθρακας-αναγωγή απαιτείται από τη συμπληρωματική απαίτηση S4, η περιεκτικότητα σε πυρίτιο θα είναι 0,12%

Το Β το ποσό του βαναδίου και του μολυβδαίνιου χρωμίου νικελίου χαλκού δεν θα υπερβεί 1,00% στην ανάλυση θερμότητας.

Το Γ το ποσό του χρωμίου και του μολυβδαίνιου δεν θα υπερβεί 0,32% στην ανάλυση θερμότητας.

Το Δ με τη συμφωνία, το όριο για το κολόμβιο μπορεί να αυξηθεί μέχρι 0,05% στην ανάλυση θερμότητας και 0,06% στην ανάλυση προϊόντων



Τύπος φλαντζών: Φλάντζα λαιμών συγκόλλησης (WN)

Μια φλάντζα λαιμών συγκόλλησης, αποκαλούμενη επίσης μια εκλεπτυμένη φλάντζα πλημνών ή φλάντζα υψηλός-πλημνών, είναι ένα είδος φλάντζας που μπορεί να επανεντοπίσει την πίεση στους σωλήνες, που εξασφαλίζει μια μείωση στη συγκέντρωση υψηλός-πίεσης στο κατώτατο σημείο της φλάντζας. Υπάρχουν δύο σχέδια φλαντζών λαιμών ένωσης – ο πρώτος τύπος χρησιμοποιείται με τους σωλήνες ενώ ο δεύτερος, πιό μακροχρόνιος τύπος δεν μπορεί να χρησιμοποιηθεί με τους σωλήνες αλλά με εγκαταστάσεις διαδικασίας. Η φλάντζα λαιμών συγκόλλησης περιλαμβάνει από μια στρογγυλή συναρμολόγηση που επεκτείνεται πέρα από το πλαίσιο της περιφέρειας. Αυτές οι φλάντζες, που κατασκευάζονται χαρακτηριστικά από το σφυρηλατημένο κομμάτι, είναι πραγματικά ενωμένες στενά στους σωλήνες.





Τύπος προσώπου: Αυξημένο πρόσωπο (RF)

Η αυξημένη φλάντζα προσώπου είναι ο πιό κοινός που χρησιμοποιείται τύπος στις εφαρμογές εγκαταστάσεων διαδικασίας, και πρόκειται εύκολα να προσδιορίσει. Αναφέρεται ως αυξημένο πρόσωπο επειδή οι επιφάνειες στολισμάτων αυξάνονται επάνω από το πρόσωπο κύκλων αμπαρώματος. Αυτός ο τύπος προσώπου επιτρέπει τη χρήση ενός ευρύ συνδυασμού σχεδίων στολισμάτων, συμπεριλαμβανομένων των επίπεδων τύπων φύλλων δαχτυλιδιών και των μεταλλικών σύνθετων όπως η σπειροειδής πληγή και διπλασιάζει τους καλυμμένους τύπους.



Ο σκοπός μιας φλάντζας RF είναι να συγκεντρωθεί περισσότερη πίεση σε μια μικρότερη περιοχή στολισμάτων και με αυτόν τον τρόπο να αυξηθεί η ικανότητα συγκράτησης πίεσης της ένωσης. Η διάμετρος και το ύψος είναι σε ASME B16.5 που καθορίζεται, από την κατηγορία πίεσης και τη διάμετρο. Η εκτίμηση πίεσης της φλάντζας καθορίζει το ύψος του αυξημένου προσώπου.



Διαστάσεις φλαντζών Ansi B16.5 - κατηγορία 300 (χιλ.)



Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου 0

Ονομαστικό μέγεθος Εξωτερικό Dia. Πάχος Μήκος μέσω της πλήμνης Dia. από την πλήμνη Αυξημένο πρόσωπο Dia. Η ακτίνα γωνιών άντεξε Βάθος της υποδοχής Αντίθετος άντεξε Μήκος νημάτων Τρύπες μπουλονιών
WN

ΕΤΣΙ

SW

TR

 LJ LJ SW TR Κύκλος μπουλονιών Dia. Αριθ. Dia.
Α Β Ο τ Y1 Y2 Y3 Χ Ρ r1 Δ B4 Q Γ Χ
15 1/2 95 14.3 52.3 22 38.0 35.1 3 10 23.5 15.7 66.5 4 16
20 3/4 117 15.8 57.2 25 48.0 42.9 3 11 29.0 15.7 82.6 4 19
25 1 124 17.6 62.0 27 54.0 50.8 3 13 36.0 17.5 88.9 4 19
32 1-1/4 133 19.1 65.0 27 63.4 63.5 5 14 44.5 20.6 98.6 4 19
40 1-1/2 155 20.6 6.3 30 70.0 73.2 6 16 50.5 22.4 114.3 4 22
50 2 165 22.4 69.8 33 84.0 91.9 8 18 63.5 28.4 127.0 8 19
65 2-/21 190 25.4 76.2 38 100 104.6 8 19 76.0 31.8 149.4 8 22
80 3 210 28.5 79.2 43 117 127.0 10 21 92.0 31.8 168.1 8 22
90 3-1/2 229 30.3 81.0 44 133 139.7 10   105.0 36.6 184.2 8 22
100 4 254 31.8 85.9 48 146 157.2 11   118.0 36.6 200.2 8 22
125 5 279 35.1 98.6 51 178 185.7 11   145.0 42.9 235.0 8 22
150 6 318 36.6 98.6 52 206 215.9 13   171.0 46.0 269.7 12 22
200 8 381 41.2 111.3 62 260 269.7 13   222.0 50.8 330.2 12 26
250 10 444 47.8 117.3 67 95 321 323.8 13   276.0 55.6 387.4 16 29
300 12 520 50.8 130.0 73 102 375 381.0 13   329.0 60.5 450.8 16 32
350 14 585 53.9 142.7 76 111 425 412.8 13   360.0 63.5 514.4 20 32
400 16 650 57.2 146.0 83 121 483 469.9 13   411.0 68.3 571.5 20 35
450 18 710 60.5 158.8 89 130 533 533.4 13   462.0 69.8 628.6 24 35
500 20 775 63.5 162.1 95 140 587 584.2 13   513.0 73.2 685.8 24 35
600 24 915 69.9 168.1 106 152 702 692.2 13   614.0 82.6 812.8 24 42



Αυξημένη κατηγορία 300 Ansi B16.5 φλαντζών LF2 λαιμών συγκόλλησης χάλυβα άνθρακα προσώπου 1

Ονομαστικό μέγεθος Διαστάσεις των κοινών φλαντζών δαχτυλιδιών Βάρος (κλ)
Αριθμός αυλακιού Dia. από την αυξημένη μερίδα Πίσσα Dia. Βάθος Πλάτος Ακτίνα επί της ουσίας

WN

Sch 40

 ΕΤΣΙ BL

SW

Sch 40

 LJ TR
Α Β Κ Π Ε Φ r2
15 1/2 R11 51.0 34.14 5.56 7.14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63.5 42.88 6.35 8.74 0,8 1.27 1.11 1.11 1.14 1.20 1.10
25 1 R16 70.0 50.80 6.35 8.74 0,8 1.64 1.39 1.43 1.43 1.49 1.35
32 1-1/4 R18 79.5 60.32 6.35 8.74 0,8 2.07 1.70 1.83 1.75 1.81 1.69
40 1-1/2 R20 90.5 68.28 6.35 8.74 0,8 2.94 2.51 2.69 2.58 2.66 2.54
50 2 R23 108 82.55 7.92 11.91 0,8 3.45 2.91 3.22 2.97 3.02 2.92
65 2-/21 R26 127 101.60 7.92 11.91 0,8 5.10 4.22 4.86 4.41 4.37 4.24
80 3 R31 147 123.82 7.92 11.91 0,8 6.25 5.88 6.83 6.15 6.04 5.94
90 3-1/2 R34 159 131.78 7.92 11.91 0,8 8.78 7.44 8.85   7.64 7.90
100 4 R37 175 149.22 7.92 11.91 0,8 11.4 9.73 11.8   9.98 9.71
125 5 R41 210 180.98 7.92 11.91 0,8 15.4 12.5 15.8   12.7 12.4
150 6 R45 242 211.12 7.92 11.91 0,8 19.8 16.2 21.3   16.5 16.2
200 8 R49 302 269.88 7.92 11.91 0,8 30.5 24.8 34.6   25.2 24.8
250 10 R53 356 323.85 7.92 11.91 0,8 44.1 35.5 54   40.2 35.9
300 12 R57 413 381.00 7.92 11.91 0,8 64 51 79   58 51.5
350 14 R61 458 419.90 7.92 11.91 0,8 88 70 106   86.2 70.1
400 16 R65 508 469.90 7.92 11.91 0,8 113 90 139   113.4 90.4
450 18 R69 575 533.40 7.92 11.91 0,8 138 109 175   133.8 109.0
500 20 R73 635 584.20 9.52 13.49 1.5 169 135 221   167.8 136.0
600 24 R77 750 692.15 11.13 16.66 1.5 249 204 341   249.5 204.0







Ετικέττες:

Φλάντζα λαιμών συγκόλλησης,

αυξημένη φλάντζα προσώπου,

Σφυρηλατημένη φλάντζα χάλυβα άνθρακα
