Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A105 ASME/BL LJF TR RF ANSI B16.5 ΈΤΣΙ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

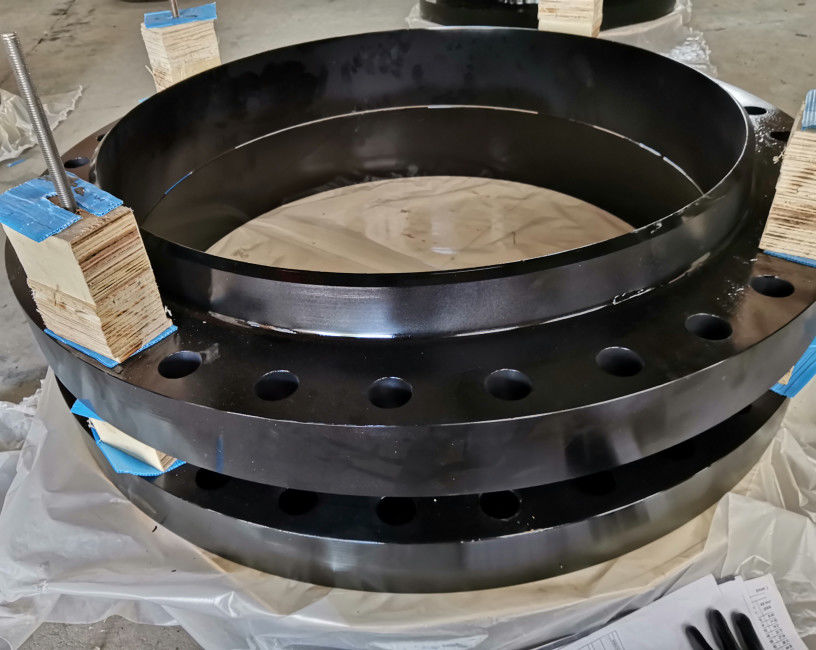

Σφυρηλατημένες φλάντζες ASTM A105 ASME χάλυβα άνθρακα/κατηγορία 600 Ansi B16.5
Οι φλάντζες ASTM A105 είναι σφυρηλατημένες φλάντζες χάλυβα άνθρακα για την περιβαλλοντική και υπηρεσία υψηλός-θερμοκρασίας στα συστήματα πίεσης. Αυτές οι φλάντζες μπορούν να κατασκευαστούν σύμφωνα με ποικίλες τυποποιημένες προδιαγραφές καλύπτοντας ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, και οι φλάντζες API 6A, κ.λπ. που γίνονται στο υλικό ASTM A105 είναι περιορισμένες ένα μέγιστο βάρος 4540 κλ.
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Κατηγορία 600 φλαντζών χάλυβα άνθρακα ASTM A105 B16.5 |
| Σειρά μεγέθους | Διάσταση: 1/2» σε 24» |
| Κατηγορία πίεσης | Κατηγορία 600 |
| Πρότυπα | ASTM A105 |
| Κοινός τύπος προσώπου | WN ΕΤΣΙ BL LJ RJ SW |
| Προδιαγραφή | ANSI B16.5 |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
Χημική σύνθεση ASTM A105 (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Ν |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Μηχανικές ιδιότητες ASTM A105
| Κατηγορία χάλυβα | Εκτατή δύναμη | Δύναμη παραγωγής | Επιμήκυνση σε 2in | Μείωση της περιοχής |
Solutioning Θερμοκρασία |
Απόσβεση δροσερή |
| λ. | λ. | λ. | λ. | λ. | κατωτέρω | |
| A105 | 485 | 250 | 22 | 30 |
Διαστάσεις φλαντζών Ansi B16.5 (χιλ.) - κατηγορία 600
| Ονομαστικό μέγεθος | Εξωτερικό Dia. | Πάχος | Μήκος μέσω της πλήμνης | Dia. από την πλήμνη | Αυξημένο πρόσωπο Dia. | Η ακτίνα γωνιών άντεξε | Βάθος της υποδοχής | Αντίθετος άντεξε | Μήκος νημάτων | Τρύπες μπουλονιών | |||||
| WN |
ΕΤΣΙ SW TR |
LJ | LJ | SW | TR | Κύκλος μπουλονιών Dia. | Αριθ. | Dia. | |||||||
| Α | Β | Ο | τ | Y1 | Y2 | Y3 | Χ | Ρ | r1 | Δ | B4 | Q | Γ | Χ | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 20.6 | 66.5 | 28 | 63.5 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 22.4 | 69.8 | 32 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 25.4 | 73.2 | 37 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 28.5 | 79.2 | 41 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 31.8 | 82.6 | 46 | 117 | 127.0 | 10 | 21 | 92.0 | 35.1 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 35.1 | 85.9 | 49 | 133 | 139.7 | 10 | - | 105.0 | 39.6 | 184.2 | 8 | 26 | |
| 100 | 4 | 273 | 38.1 | 101.6 | 54 | 152 | 157.2 | 11 | - | 118.0 | 41.1 | 219.5 | 8 | 26 | |
| 125 | 5 | 330 | 44.5 | 114.3 | 60 | 189 | 185.7 | 11 | - | 145.0 | 47.8 | 266.7 | 8 | 29 | |
| 150 | 6 | 356 | 47.8 | 117.3 | 67 | 222 | 215.9 | 13 | - | 171.0 | 50.8 | 292.1 | 12 | 29 | |
| 200 | 8 | 419 | 55.7 | 133.4 | 76 | 273 | 269.7 | 13 | - | 222.0 | 57.2 | 349.2 | 12 | 32 | |
| 250 | 10 | 510 | 63.5 | 152.4 | 86 | 111 | 343 | 323.8 | - | 276.0 | 65.0 | 431.8 | 16 | 35 | |
| 300 | 12 | 560 | 66.6 | 155.4 | 92 | 117 | 400 | 381.0 | - | 329.0 | 69.9 | 489.0 | 20 | 35 | |
| 350 | 14 | 605 | 69.9 | 165.1 | 94 | 127 | 432 | 412.8 | - | 360.0 | 73.2 | 527.0 | 20 | 39 | |
| 400 | 16 | 685 | 76.2 | 177.8 | 106 | 140 | 495 | 469.9 | - | 411.0 | 77.7 | 603.2 | 20 | 42 | |
| 450 | 18 | 745 | 82.6 | 184.2 | 117 | 152 | 546 | 533.4 | - | 462.0 | 79.2 | 654.0 | 20 | 45 | |
| 500 | 20 | 815 | 88.9 | 190.5 | 127 | 165 | 610 | 584.2 | - | 513.0 | 82.6 | 723.9 | 24 | 45 | |
| 600 | 24 | 940 | 101.6 | 203.2 | 140 | 184 | 718 | 692.2 | - | 614.0 | 91.9 | 838.2 | 24 | 51 | |
| Ονομαστικό μέγεθος | Διαστάσεις των κοινών φλαντζών δαχτυλιδιών | Βάρος (κλ) | |||||||||||
| Αριθμός αυλακιού | Dia. από την αυξημένη μερίδα | Πίσσα Dia. | Βάθος | Πλάτος | Ακτίνα επί της ουσίας |
WN Sch 40 |
ΕΤΣΙ | BL |
SW Sch 40 |
LJ | TR | ||
| Α | Β | Κ | Π | Ε | Φ | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0,8 | 0,85 | 0,74 | 0,76 | 0,75 | 0,71 | 0,74 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0,8 | 1.43 | 1.26 | 1.28 | 1.29 | 1.20 | 1.24 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0,8 | 1.82 | 1.56 | 1.65 | 1.62 | 1.49 | 1.51 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0,8 | 2.44 | 2.04 | 2.26 | 2.11 | 1.94 | 2.03 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0,8 | 3.44 | 2.98 | 3.28 | 3.08 | 2.84 | 3.01 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0,8 | 4.24 | 3.65 | 4.16 | 3.80 | 3.42 | 3.62 |
| 65 | 2-/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0,8 | 6.09 | 5.11 | 6.09 | 5.39 | 4.85 | 5.20 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0,8 | 8.34 | 7.11 | 8.57 | 7.50 | 6.75 | 7.08 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0,8 | 10.5 | 9.00 | 11.2 | - | 8.56 | 8.86 |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0,8 | 17.0 | 14.7 | 17.5 | - | 14.1 | 14.6 |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0,8 | 28.4 | 24.6 | 29.4 | - | 23.8 | 24.6 |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0,8 | 34.0 | 29.5 | 36.4 | - | 28.5 | 29.6 |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0,8 | 52 | 44.2 | 59 | - | 42.9 | 44.0 |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0,8 | 86 | 73 | 98 | - | 78.0 | 73.3 |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0,8 | 104 | 87 | 125 | - | 93.0 | 87.0 |
| 350 | 14 | R61 | 458 | 419.10 | 7.92 | 11.91 | 0,8 | 122 | 100 | 152 | - | 113.4 | 99.8 |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0,8 | 172 | 137 | 214 | - | 165.6 | 142.0 |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0,8 | 209 | 175 | 275 | - | 197.3 | 176.0 |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 261 | 223 | 351 | - | 258.6 | 224.0 |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 373 | 316 | 535 | - | 367.4 | 317.0 |
