Υψηλές συναρμολογήσεις ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | ASTM A182 F316 ASME B16.11 Υψηλή πίεση l Σφυρήλατο σπείρωμα οδόστρωμα αγκώνας σταυρωτό βύσμα πρίζας |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

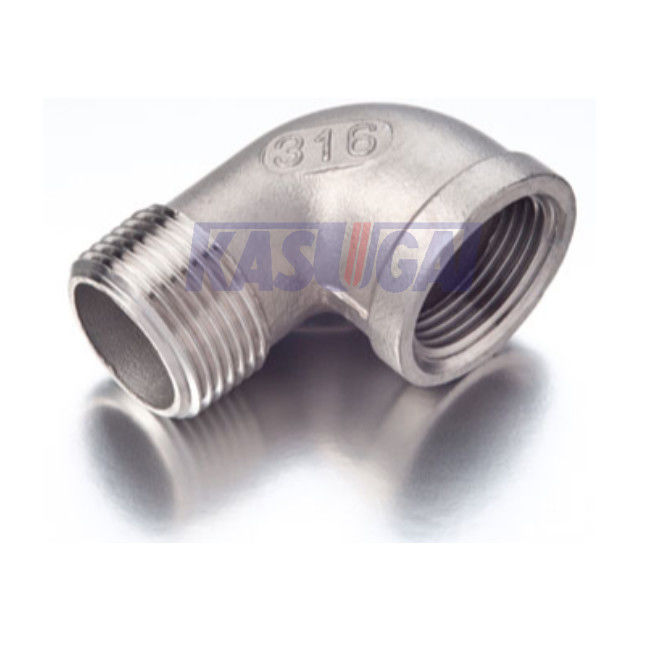

Σφυρηλατημένος περασμένος κλωστή οδών ASTM A182 F316 ASME B16.11 αγκώνας υψηλών ανοξείδωτο
ASTM A182 F316 ASME B16.11 υψηλών σφυρηλατημένη λ περασμένη κλωστή οδών ένωση εξόδου βουλωμάτων αγκώνων διαγώνια
Πληροφορίες προϊόντων
| Όνομα προϊόντων | ASTM A182 F316 ASME B16.11 υψηλών σφυρηλατημένη λ περασμένη κλωστή οδών ένωση εξόδου βουλωμάτων αγκώνων διαγώνια |
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | ASME B16.11 |
| Σειρά μεγέθους | 1/8» σε 2» |
| Κατηγορία πίεσης | Κατηγορία 3000 6000 |
| Πρότυπα | ASTM A182 F316/L |
Πρότυπα & υλικά: ASTM A182 F316/F316L
Το ανοξείδωτο 316/φλάντζες 316L έχει ενισχύσει την αντίσταση στη διάβρωση διάβρωσης στα περιβάλλοντα χλωριδίου λόγω της προσθήκης του μολυβδαίνιου. Το γράμμα «Λ» δείχνει τη χαμηλή περιεκτικότητα σε άνθρακα. Σύμφωνα με ASME B16.5 και ASME B16.47, οι φλάντζες SS 316/316L μπορούν να γίνουν από τα σφυρηλατημένα κομμάτια του βαθμού F316 ή F316L ASTM A182, τις ρίψεις των βαθμών CF8M ή CF3M ASTM A351, και τα πιάτα των βαθμών 316 ή 316L ASTM A240.
Οι φλάντζες SS 316/316L μπορούν να εφοδιαστούν στους διαφορετικούς τύπους όπως ο λαιμός συγκόλλησης, ολίσθηση επάνω, τυφλός, συγκόλληση υποδοχών, να περιτυλίξουν την ένωση, που περνιέται κλωστή, και η μείωση, οι φλάντζες κ.λπ. ASME B16.5 μπορούν να παρασχεθούν στα μεγέθη 1/2 ″ μέσω 24 ″ στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500. Οι φλάντζες της σειράς Α ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 ″ στην κατηγορία 150, 300, 400, 600, 900 ενώ οι φλάντζες της σειράς Β ASME B16.47 μπορούν να παρασχεθούν στα μεγέθη 26 ″ μέσω 60 στην κατηγορία 75, 150, 300, 400, 600, 900
Χημική σύνθεση ASTM A182 F316/F316L (%)
| Βαθμός | Γ, ανώτατο | ΜΝ, ανώτατο | Π, ανώτατο | S, ανώτατο | Si, ανώτατο | Νι | Χρώμιο | Mo | Ν, ανώτατο |
| F316 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Μηχανικές ιδιότητες ASTM A182 F316/F316L
| Βαθμός |
Εκτατή δύναμη, λ. (MPA) |
Δύναμη παραγωγής, λ. (MPA) |
Επιμήκυνση σε 2inches, λ. (%) |
Μείωση της περιοχής, λ. (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Διαστάσεις περασμένου κλωστή αγκώνα οδών ASME του B16.11 (χιλ.)
Αγκώνας οδών ASME B16.11 με ένα τέλος MNPT και άλλο τέλος FNPT
| NPS | Α | J | Χ | Γ1 | Γ2 | Β | Λ2 | Λ | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8» | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4» | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8» | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2» | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4» | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1» | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 11/4» | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 11/2» | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2» | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημειώσεις: Α: κέντρο--θηλυκό τέλος του αγκώνα οδών Β: ελάχιστο μήκος του τέλειου νήματος Γ1 ελάχιστο πάχος τοίχων Το Γ2 ελάχιστος τοίχος πυκνώνει Χ: εξωτερική διάμετρος της ζώνης J: κέντρο--τέλος του αγκώνα οδών Λ: ελάχιστο μήκος mal του νήματος Λ2 αποτελεσματικό μήκος του εξωτερικού νήματος
