Συναρμολογήσεις συγκόλλησης άκρης ανοξείδωτου
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | Μειωτής ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Con/Ecc |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Μείκτης ατσάλινου
Ο ελαττωτής χρησιμοποιείται για τη σύνδεση δύο σωλήνων διαφορετικού μεγέθους σε ένα σύστημα σωλήνων.Ένα άκρο του μειωτή αντιστοιχεί στη διάμετρο του σωλήνα μεγάλης διαμέτρου και το άλλο άκρο του συγκεντρωτικού μειωτή αντιστοιχεί στη διάμετρο του σωλήνα μικρής διαμέτρου.

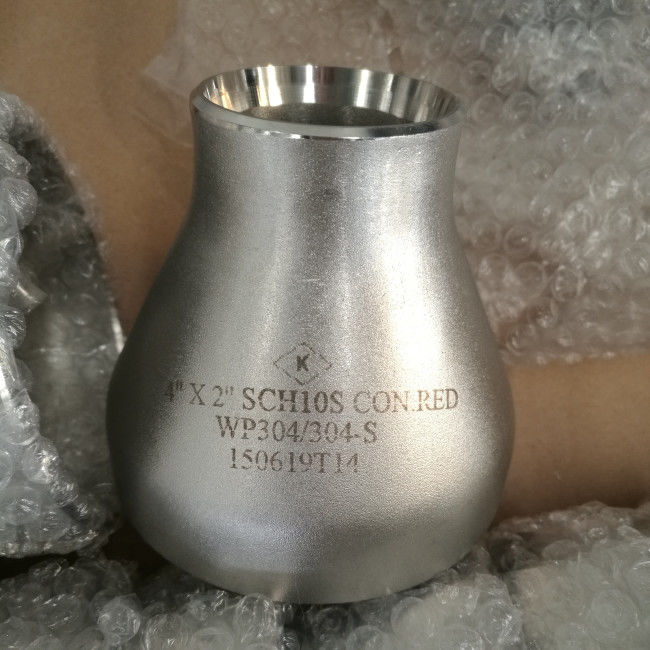

Ο συγκεντρωτικός μειωτής είναι ένας τύπος μειωτή που χρησιμοποιείται σε συστήματα σωλήνων.Αυτό το χαρακτηριστικό του συγκεντρωτικού μειωτή το καθιστά εφαρμοστέο σε συστήματα ροής υγρών υψηλής πίεσης όπου υπάρχει κίνδυνος ρήξης υπό υψηλή πίεση.
Ο εκκεντρικός μειωτής είναι ένα περίεργο σχήμα. Έχει επέκταση στο σώμα του μόνο σε μια πλευρά του μήκους του. Η άλλη πλευρά του μήκους παραμένει παράλληλη με τους σωλήνες.Αυτό το κάνει εύκολο να ευθυγραμμιστεί και να χειριστεί σε συγκεκριμένες θέσειςΟ εκκεντρικός μειωτής είναι επίσης αποτελεσματικός όπως και οι συγκεντρωτικοί, αλλά είναι πιο συγκεκριμένος στις ανάγκες.
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος | ΑΣTM A403 B16.9 Ατσάλι από ανοξείδωτο χάλυβαΣυγκεντρωτικός / εκκεντρικός μειωτής |
| Πεδίο μεγέθους | Από 1/2 ∆ έως 48 ∆ |
| Δάχος τοίχου | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| Προδιαγραφές | ΑΣTM A234 |
| Αξία | WP304/L WP316/L WP310S WP321 |
| Πρότυπα κατασκευής | ΑΣΜΕ Β16.9 |
ASME B16.9 Μετρήσεις συγκεντρωτικών/εξκεντρωτικών μειωτών (mm)
Οι μειωτές χρησιμοποιούνται συχνά όταν οι σχεδιαστές σωλήνων θέλουν να μειώσουν τη διάμετρο μιας ευθείας διαδρομής σωλήνα.9: Συγκεντρωτικό having έχοντας κοινή κεντρική γραμμή; Εκκεντρικός μειωτής having έχοντας μετατοπισμένες κεντρικές γραμμές.
| Εθνικό ΕΣΠ | Υπερβολική δόση χμ χιλιοστό |
Υπερβολική δόση χμ χιλιοστό |
H χμ χιλιοστό |
| 3/4 x 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 x 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 x 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 x 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 x 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 x 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 x 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 x 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 x 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 x 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 x 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 x 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 x 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 x 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 x 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 x 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 x 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 x 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 x 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 x 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 x 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 x 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 x 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS: ονομαστικό μέγεθος σωλήνα. O.D L: εξωτερική διάμετρος στο Bevel, μεγάλη άκρη. O.D S: εξωτερική διάμετρος στο Bevel, μικρή άκρη. H: κέντρο-τέλος.
Υλικά Χημικές σύνθεσεις
Το ASTM A403 Stainless Steel Pipe Fittings αναφέρεται στο υλικό των σφυρηλατημένων και τυλιγμένων austenitic εξαρτημάτων από ανοξείδωτο χάλυβα για σωλήνες πίεσης.Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς όπως η μηχανική βιομηχανία, εγκαταστάσεις μετατροπής ενέργειας κλπ.
| Τάξη Α | Σύνθεση(%) | |||||||||
| Βαθμός WP | Ονομασία UNS | Γ | Μ | Π | S | Ναι. | Νι | Αρ | Μo | Τι |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Τι; | - Τι; |
| WP304L | S30403 | 0.030Ε | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Τι; | - Τι; |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Τι; | - Τι; |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030Ε | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Τι; |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Τι; | G |
Σημείωση:
Όταν εμφανίζεται μια ελλειψη στον πίνακα, δεν υπάρχει καμία απαίτηση και το στοιχείο πρέπει να αναλυθεί ή να αναφερθεί.
Η μέθοδος ανάλυσης για το άζωτο είναι θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή.
Κολμβίου 0,10-0,30%· Βαναδίου 0,10-0,30%.
Για μικροδιάμετρα ή λεπτούς τοίχους, ή και για τα δύο, όπου απαιτούνται πολλές διαδρομές σχεδιασμού, απαιτείται μέγιστη περιεκτικότητα σε άνθρακα 0,04% στις κλάσεις TP304L και TP316L.Οι σωλήνες μικρής εξωτερικής διαμέτρου ορίζονται ως εκείνοι που είναι μικρότεροι από 0.500in. ((23.7mm) σε εξωτερική διάμετρο και ελαφρύ τοιχώματος σωλήνες όπως εκείνες που είναι μικρότερες από 0.049in. ((1.24mm) σε μέσο πάχος τοιχώματος
