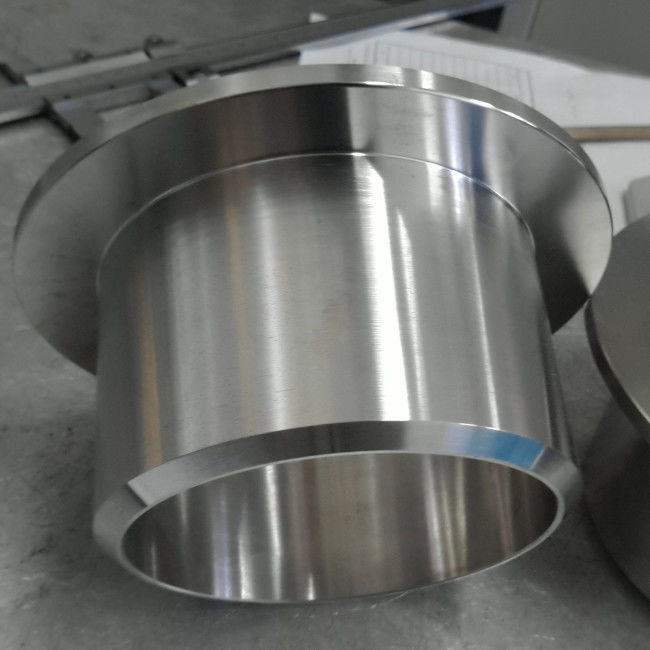

Διπλές άκρες στελεχών ανοξείδωτου, τοποθετήσεις σωληνώσεων συγκόλλησης χάλυβα ASTM A815 UNS S31803

Διπλό τέλος στελεχών συγκόλλησης άκρης ανοξείδωτου ASTM A815 UNS S31803

Το τέλος στελεχών (ένωση περιτυλίξεων) είναι μια συναρμολόγηση που χρησιμοποιείται αντικαθιστά τις ενωμένες στενά φλάντζες όταν απαιτείται η υποστήριξη μιας περιστρεφόμενης συνοδευτικής φλάντζας. Και μπορεί να παρασχεθεί στην τυποποιημένη και μεταβλητή διάσταση Ansi που χρησιμοποιείται για τους συνδέοντας σωλήνες της διαφορετικής διαμέτρου.

Τύποι τελών στελεχών

Το τέλος στελεχών προσφέρεται σε τρεις διαφορετικούς τρόπους, τύπος Α, το Β και Γ. Type A και το τέλος στελεχών Β είναι παρόμοια με τις σφυρηλατημένες συναρμολογήσεις, όπως οι αγκώνες και τα γράμματα Τ, και το τέλος στελεχών τύπων Γ γίνεται στα προσαρμοσμένα μεγέθη.

Τύπος Α

Το τέλος στελεχών τύπων Α χρησιμοποιείται για την τυποποιημένη κοινή φλάντζα περιτυλίξεων. Το πάχος περιτυλίξεων στο τέλος στελεχών είναι μεγαλύτερο ή ίσο το ονομαστικό πάχος του τοίχου σωλήνων. Επιπλέον, η εξωτερική ακτίνα γωνιών του τύπου Α μπορεί να λάβει την κοινή φλάντζα περιτυλίξεων. Η εσωτερική γωνία είναι τετραγωνική. Η περιτύλιξη έχει συνήθως ένα επεξεργασμένο στη μηχανή κομμένο οδοντωτά πρόσωπο.

Τύπος Β

Το τέλος στελεχών τύπων Β χρησιμοποιείται για την τυποποιημένη ολίσθηση στις φλάντζες ως φλάντζες περιτυλίξεων. Το πάχος περιτυλίξεων σε αυτές τις σύντομες άκρες είναι μεγαλύτερο ή ίσο το ονομαστικό πάχος του τοίχου σωλήνων. Επίσης, η εξωτερική ακτίνα γωνιών του τύπου Β είναι αρκετά μικρή να λάβει τη φλάντζα ολίσθησης ο που μπορεί να χρησιμοποιηθεί ως εφεδρική φλάντζα. Η εσωτερική γωνία είναι τετραγωνική. Η περιτύλιξη έχει συνήθως ένα επεξεργασμένο στη μηχανή κομμένο οδοντωτά πρόσωπο.

Τύπος Γ

Το τέλος στελεχών τύπων Γ μπορεί να χρησιμοποιηθεί για την τυποποιημένη φλάντζα και την ολίσθηση περιτυλίξεων κοινή στη φλάντζα. Είναι μμένο αφήνοντας μια στρογγυλευμένη άκρη στην εσωτερική διάμετρο της περιτύλιξης. Εάν είναι απαραίτητο, η ακτίνα μπορεί να γίνει κλειστή σε ένα τετράγωνο. Το πάχος περιτυλίξεων είναι 75% του τοίχου σωλήνων. Ο τύπος Γ είναι πολύ αρκετά σύντομος να προσαρμόσει οποιαδήποτε εφεδρική φλάντζα. Η ένωση περιτυλίξεων στον τύπο Γ είναι ομαλή, και δεν είναι μηχανή.

Οι άκρες στελεχών κατασκευάζονται συνήθως με δύο τρόπους, τύπο Α και Type Β. Είναι διαθέσιμοι στο τυποποιημένο μήκος δύο, πολύ (Ansi) ή το σύντομο σχέδιο (MSS). Sch5s και το τέλος στελεχών 10s προσφέρεται συνήθως στα σύντομα μήκη, και τα μακροχρόνια μήκη είναι διαθέσιμα σε παραγγελία ειδική. Το τέλος στελεχών της δεκαετίας του '40 Sch παρέχεται είτε στα σύντομα είτε μακροχρόνια μήκη.

Πρότυπα ASTM A815

ASTM A815 είναι η τυποποιημένη προδιαγραφή για την επεξεργασμένη φερριτική, φερριτική/ωστενιτική, και μαρτενσιτική συναρμολόγηση σωληνώσεων ανοξείδωτου. Αυτή η προδιαγραφή καλύπτει δύο γενικές κατηγορίες, WP και χρώμιο. Οι συναρμολογήσεις κατηγορίας WP υποδιαιρούνται σε τέσσερις κατηγορίες:

WP-s, άνευ ραφής προϊόντα.

WP-W, ενωμένα στενά προϊόντα.

WP-WX, τοποθετήσεις σωληνώσεων που περιέχουν τις συγκολλήσεις όπου όλες οι συγκολλήσεις έχουν ακτινογραφηθεί.

WP-WU, συναρμολογήσεις που περιέχουν τις συγκολλήσεις όπου όλες οι συγκολλήσεις έχουν εξεταστεί ultrasonically.

Πληροφορίες προϊόντων

Υλικές (UNS S31803) χημικές συνθέσεις

Διαστάσεις τελών στελεχών ASME B16.9 (χιλ.)
