Ίσο γράμμα Τ ASTM A403 συναρμολογήσεων συγκόλλησης άκρης ανοξείδωτου WP310S WP321

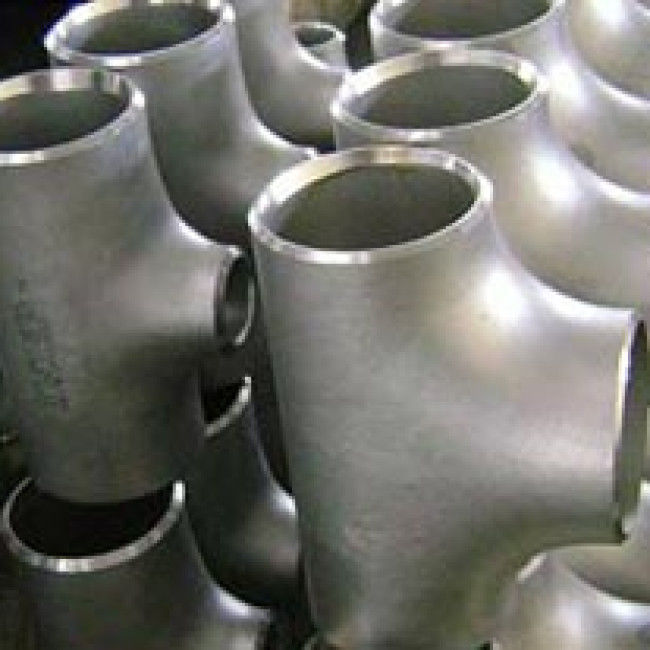

Ίσο γράμμα Τ συγκόλλησης άκρης ανοξείδωτου ASTM A403 WP304/L WP316/L WP310S WP321

Το γράμμα Τ σωλήνων χάλυβα έχει τρεις κλάδους που μπορούν να αλλάξουν τη ρευστή κατεύθυνση. Τ-έχει διαμορφώσει ή Υ-έχει διαμορφώσει, και περιλαμβάνει το ίσο γράμμα Τ και μείωση του γράμματος Τ (γράμμα Τ μειωτών). Το γράμμα Τ χάλυβα χρησιμοποιείται ευρέως στα δίκτυα σωλήνων για μεταβιβάζει τα υγρά και τα αέρια.

Το γράμμα Τ συγκόλλησης άκρης χρησιμοποιείται ευρέως στο πετρέλαιο, το αεροδιαστημικό φαρμακείο, τη χημική βιομηχανία, τη μεταλλουργία, τη ηλεκτρική δύναμη, τη στρατιωτική βιομηχανία, την υποστήριξη εφαρμοσμένης μηχανικής και άλλες βιομηχανικές σωληνώσεις.

Άκρες σε σαφή ή λοξευμένος, συνδεμένος με τη διαδικασία συγκόλλησης άκρης. Μπορεί να αντισταθεί την υψηλότερη πίεση από άλλους τύπους. Το μέγεθος του γράμματος Τ συγκόλλησης άκρης πρέπει να διευκρινιστεί στο σωλήνα NPS (DN) και το πάχος στο πρόγραμμα, όπου το πάχος γραμμάτων Τ συγκόλλησης υποδοχών ή γραμμάτων Τ νημάτων πρέπει να διευκρινιστεί στο επίπεδο πίεσης.

Τύποι γραμμάτων Τ συγκόλλησης άκρης (bw)

Το γράμμα Τ bw είναι ταξινομημένο σε δύο τύπους σύμφωνα με τις διαμέτρους κλάδων και οι λειτουργίες είναι εκεί:

Ίσο γράμμα Τ: Τρεις κλάδοι του γράμματος Τ έχουν τις ίδιες διαμέτρους. Επίσης ονομασμένος ως ευθύ γράμμα Τ.

Μείωση του γράμματος Τ (γράμμα Τ μειωτών). : Η διάμετρος κλάδων είναι μικρότερη από την κύρια διάμετρο. Το μειώνοντας γράμμα Τ περιγράφεται συνήθως ως διάμετροι NPS σε 4» Χ 4» Χ 3», όπου 4» είναι η διάμετρος σωλήνων κύριων γραμμών, και 3» είναι ο μειώνοντας κλάδος.

Πληροφορίες προϊόντων

Ίσες διαστάσεις γραμμάτων Τ ASME B16.9 (χιλ.)

Το ίσο γράμμα Τ ASME B16.9 είναι μια τριπλή συναρμολόγηση που χρησιμοποιείται για να κάνει τις κάθετες συνδέσεις σε έναν σωλήνα.

*NPS: Ονομαστικό μέγεθος σωλήνων O.D: Εξωτερική διάμετρος στη λοξότμηση Γ: Κέντρο--τέλος, τρέξιμο Μ: Κέντρο--τέλος, έξοδος.

Χημικές συνθέσεις υλικών

Οι τοποθετήσεις σωληνώσεων ανοξείδωτου ASTM A403 αναφέρονται στο υλικό των σφυρηλατημένων και κυλημένων ωστενιτικών ανοξείδωτων συναρμολογήσεων για τους σωλήνες πίεσης. Οι κοινοί βαθμοί είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς ως βιομηχανία εφαρμοσμένης μηχανικής, εγκαταστάσεις ενεργειακής μετατροπής κ.λπ.

Σημείωση:

• Όπου μια έλλειψη (﹍) εμφανίζεται στον πίνακα, δεν υπάρχει καμία απαίτηση και η ανάγκη στοιχείων να αναλυθεί για ή να αναφερθεί
• Η μέθοδος ανάλυσης για το άζωτο θα είναι ένα θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή
• Κολόμβιο 0.10-0.30% Βανάδιο 0.10-0.30%.
• Και για τη μικρή διάμετρο ή τους λεπτούς τοίχους, ή τους δύο, όπου πολλά περάσματα σχεδίων απαιτούνται, ένα μέγιστο άνθρακα 0,04% είναι απαραίτητο στους βαθμούς TP304L και TP316L. Οι μικροί εξωτερικοί σωλήνες διαμέτρων ορίζονται ως εκείνα τα λιγότερο από 0.500in. (23.7mm) στην εξωτερική διάμετρο και τους ελαφριούς σωλήνες τοίχων ως εκείνα τα λιγότερο από 0.049in. (1.24mm) στο μέσο πάχος τοίχων
