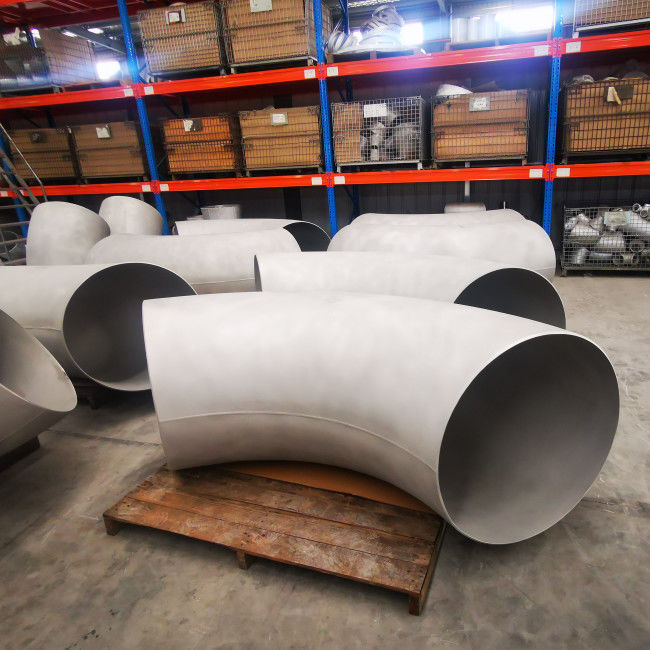

Συναρμολόγηση ASTM A403 bw WPWX αγκώνων συγκόλλησης άκρης ανοξείδωτου 90 βαθμού

Εφοδιασμός με ηλεκτρική ένωση

Σύμφωνα με την κατεύθυνση του υγρού των αγωγών, ο αγκώνα μπορεί να χωριστεί σε διαφορετικούς βαθμούς, όπως 45 βαθμοί, 90 βαθμοί, 180 βαθμοί, οι οποίοι είναι οι πιο συνηθισμένοι βαθμοί.Επίσης υπάρχει 60 βαθμούς και 120 βαθμούς, για κάποιους ειδικούς αγωγούς.

Ο ατσάλινος αλυσίδας 90 μοίρες αγκώνα λειτουργούσε για να αλλάξει την κατεύθυνση του υγρού κατά 90 μοίρες, έτσι ονομάζεται επίσης ως κάθετος αγκώνα.Είναι το κοινό βαθμό σε όλα τα συστήματα αγωγών και χρησιμοποιείται περισσότερο σε όλα τα διαφορετικά βαθμό των αγκώνων. (Καθώς είναι βολικό να ταιριάζει σε χάλυβα κατασκευή και δομική.)

Ράδιο αγκώνα

Η ακτίνα αγκώνα σημαίνει ακτίνα καμπυλότητας. Αν η ακτίνα είναι η ίδια με τη διάμετρο του σωλήνα, ονομάζεται μικρός ακτίνας αγκώνα, που ονομάζεται επίσης SR αγκώνα, συνήθως για αγωγούς χαμηλής πίεσης και χαμηλής ταχύτητας.

Εάν η ακτίνα είναι μεγαλύτερη από τη διάμετρο του σωλήνα, R ≥ 1,5 διάμετρος, τότε ονομάζουμε μακρύ ακτίνα αγκώνα (LR Elbow), που εφαρμόζεται για σωλήνες υψηλής πίεσης και υψηλής ροής.

Μεγάλη ακτίνα 90 μοίρες αγκώνα

Το ατσάλινο σωλήνα LR 90 μοιρών είναι εγκατεστημένο ανάμεσα σε σωλήνες ή σωλήνες διαφορετικού μήκους.

Μικρή ακτίνα 90 μοίρες αγκώνα

Το αγκώνα SR 90 μοίρες είναι το ίδιο με το αγκώνα σωλήνα που αναφέρθηκε παραπάνω, αλλά η διάμετρος είναι μικρότερη.

Κατηγοριοποιήσεις προσαρμογών WP κλάσης

Τα εξαρτήματα της κατηγορίας WP χωρίζονται σε τρεις υποκατηγορίες: κατηγορίες WP-S, WP-W. και WPWX. Κατασκευάζονται σύμφωνα με τις απαιτήσεις του ANSI BI6.9ΒΙ6.11ΒΙ6.28, ή MSS Standard Practice SP-79, και έχουν τιμές πίεσης συμβατές με 9.2.

Εφοδιασμοί κατηγορίας WP-Sείναι εκείνες που κατασκευάζονται από προϊόν χωρίς συγκόλληση με μέθοδο παρασκευής χωρίς συγκόλληση (σημαίνονται με το σύμβολο κλάσης WP-S) ·

Εφοδιασμοί κατηγορίας WP-Wπεριέχουν συγκόλλησεις στις οποίες η κατασκευή του εξαρτήματος ή οι συγκόλλησεις κατασκευής έχουν λάβει ακτινογραφία (σημαίνονται με το σύμβολο κλάσης WP-W) ·

Τάξη WP-WXείναι εκείνες που περιέχουν συγκόλληση όπου όλες οι συγκόλλησεις έχουν ακτινογραφηθεί (σημαίνονται με το σύμβολο κλάσης WP-WX).

Πληροφορίες για το προϊόν

Υλικά Χημικές σύνθεσεις

Το ASTM A403 Stainless Steel Pipe Fittings αναφέρεται στο υλικό των σφυρηλατημένων και τυλιγμένων austenitic εξαρτημάτων από ανοξείδωτο χάλυβα για σωλήνες πίεσης.Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς όπως η μηχανική βιομηχανία, εγκαταστάσεις μετατροπής ενέργειας κλπ.

Σημείωση:

1. Όταν εμφανίζεται μια ελλειψη στον πίνακα, δεν υπάρχει καμία απαίτηση και το στοιχείο πρέπει να αναλυθεί ή να αναφερθεί.
2. Η μέθοδος ανάλυσης για το άζωτο είναι θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή.
3. Κολμβίου 0,10-0,30%· Βαναδίου 0,10-0,30%.
4. Για μικροδιάμετρα ή λεπτούς τοίχους, ή και για τα δύο, όπου απαιτούνται πολλές διαδρομές σχεδιασμού, απαιτείται μέγιστη περιεκτικότητα σε άνθρακα 0,04% στις κλάσεις TP304L και TP316L.Οι σωλήνες μικρής εξωτερικής διαμέτρου ορίζονται ως εκείνοι που είναι μικρότεροι από 0.500in. ((23.7mm) σε εξωτερική διάμετρο και ελαφρύ τοιχώματος σωλήνες όπως εκείνες που είναι μικρότερες από 0.049in. ((1.24mm) σε μέσο πάχος τοιχώματος

90^oΔιάμετροι και βάρος του αγκώνα

Μακρά ακτίνα (LR) (βλέπε πρότυπο ASME B16.9)

Μικρή ακτίνα (SR) (βλέπε πρότυπο ASME B16.9)
