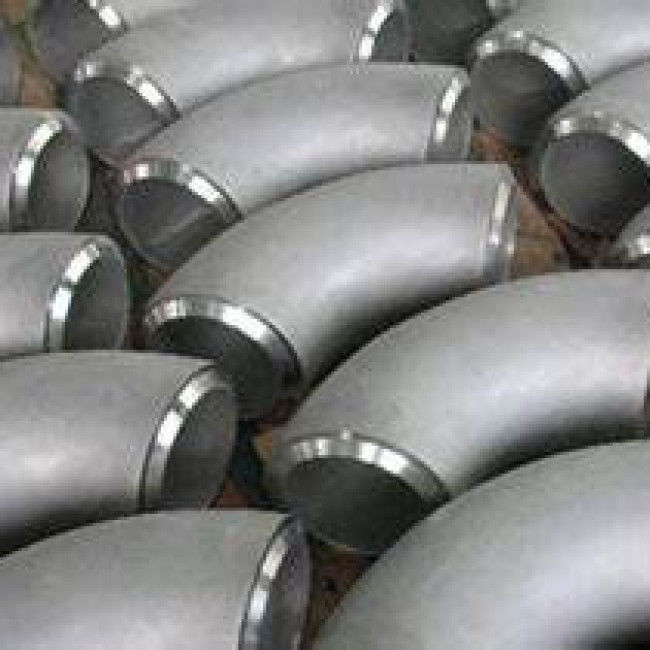

45 αγκώνας Sch 10S Sch20 συναρμολογήσεων συγκόλλησης άκρης ανοξείδωτου βαθμού

ASTM A403 συναρμολόγηση συγκόλλησης άκρης ανοξείδωτου αγκώνων bw 45 βαθμού

Σύμφωνα με τη ρευστή κατεύθυνση των σωληνώσεων, ο αγκώνας μπορεί να διαιρεθεί σε διαφορετικούς βαθμούς, όπως 45 βαθμός, 90 βαθμός, 180 βαθμός, οι οποίοι είναι οι περισσότεροι κοινοί βαθμοί. Επίσης έχει 60 βαθμό και 120 βαθμό, για μερικές ειδικές σωληνώσεις.

Ακτίνα αγκώνων

Η ακτίνα μέσης κυρτότητας ακτίνας αγκώνων. Εάν η ακτίνα είναι η ίδια με τη διάμετρο σωλήνων, κάλεσε τον κοντό αγκώνα ακτίνας, αποκαλούμενο επίσης αγκώνα SR, κανονικά για τη χαμηλή πίεση και τις αργόστροφες σωληνώσεις.

Εάν η ακτίνα είναι μεγαλύτερη από διοχετεύει με σωλήνες τη διάμετρο, διάμετρος Ρ ≥ 1,5, κατόπιν καλώ το μακρύ αγκώνα ακτίνας (αγκώνας της LR), που υποβάλλεται αίτηση για την υψηλή πίεση και τις υψηλές σωληνώσεις ποσοστού ροής.

αγκώνας 45 βαθμού της μακροχρόνιας ακτίνας

Ο αγκώνας σωλήνων τοποθετείται μεταξύ δύο σωλήνων έτσι ώστε τη ρευστή κατεύθυνση μπορεί να αλλάξουν σε 45 βαθμούς. Έναντι του αγκώνα 90 βαθμού, ο αγκώνας 45 βαθμού παράγει τη λιγότερη τριβή, και με τη χαμηλότερη πίεση.

αγκώνας 45 βαθμού της σύντομης ακτίνας

Ο αγκώνας SR σε 45 βαθμό είναι συνήθως συνδεμένος με το χαλκό, το πλαστικό, το χάλυβα, το χυτοσίδηρο και το μόλυβδο, και μπορεί επίσης να συνδεθεί με τα ανοξείδωτα και λαστιχένια κοu'φώματα. Χρησιμοποιείται ευρέως στη χημική ουσία, τα τρόφιμα, τις εγκαταστάσεις παροχής νερού, την ηλεκτρονική βιομηχανία, τις χημικές σωληνώσεις, τη δενδροκηποκομία, την παραγωγή γεωργίας, τις ηλιακές σωληνώσεις εξοπλισμού, τη σωλήνωση κλιματισμού και άλλους τομείς.

Κατηγοριοποιήσεις συναρμολογήσεων κατηγορίας WP

Οι συναρμολογήσεις κατηγορίας WP υποδιαιρούνται σε τρεις υποκατηγορίες: Κατηγορίες WP-s, WP-W. και WPWX. Κατασκευάζονται στις απαιτήσεις της συνήθους πρακτικής SP-79 Ansi BI6.9, BI6.11, BI6.28, ή MSS, και έχουν τις εκτιμήσεις πίεσης συμβατές με 9,2.

Οι συναρμολογήσεις κατηγορίας WP-s είναι εκείνες που κατασκευάζονται από το άνευ ραφής προϊόν με μια άνευ ραφής μέθοδο κατασκευής (που μαρκάρεται με το σύμβολο WP-s κατηγορίας)

Οι συναρμολογήσεις κατηγορίας WP-W περιέχουν τις συγκολλήσεις όπου οι συγκολλήσεις επεξεργασίας ή κατασκευής συναρμολογήσεων έχουν ακτινογραφηθεί (μαρκαρισμένος με το σύμβολο WP-W κατηγορίας)

Οι συναρμολογήσεις κατηγορίας WP-WX είναι εκείνες που περιέχουν τις συγκολλήσεις όπου alI οι συγκολλήσεις έχουν ακτινογραφηθεί (μαρκαρισμένος με το σύμβολο WP-WX κατηγορίας).

Πληροφορίες προϊόντων

Χημικές συνθέσεις υλικών

Οι τοποθετήσεις σωληνώσεων ανοξείδωτου ASTM A403 αναφέρονται στο υλικό των σφυρηλατημένων και κυλημένων ωστενιτικών ανοξείδωτων συναρμολογήσεων για τους σωλήνες πίεσης. Οι κοινοί βαθμοί είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς ως βιομηχανία εφαρμοσμένης μηχανικής, εγκαταστάσεις ενεργειακής μετατροπής κ.λπ.

Σημείωση:

Όπου μια έλλειψη (﹍) εμφανίζεται στον πίνακα, δεν υπάρχει καμία απαίτηση και η ανάγκη στοιχείων να αναλυθεί για ή να αναφερθεί

Η μέθοδος ανάλυσης για το άζωτο θα είναι ένα θέμα συμφωνίας μεταξύ του αγοραστή και του κατασκευαστή

Κολόμβιο 0.10-0.30% Βανάδιο 0.10-0.30%.

Και για τη μικρή διάμετρο ή τους λεπτούς τοίχους, ή τους δύο, όπου πολλά περάσματα σχεδίων απαιτούνται, ένα μέγιστο άνθρακα 0,04% είναι απαραίτητο στους βαθμούς TP304L και TP316L. Οι μικροί εξωτερικοί σωλήνες διαμέτρων ορίζονται ως εκείνα τα λιγότερο από 0.500in. (23.7mm) στην εξωτερική διάμετρο και τους ελαφριούς σωλήνες τοίχων ως εκείνα τα λιγότερο από 0.049in. (1.24mm) στο μέσο πάχος τοίχων

45 διαστάσεις και βάρος αγκώνων συγκόλλησης άκρης^ο

Μακροχρόνια ακτίνα (LR) (αναφέρετε τυποποιημένο ASME B16.9)
