Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | DIN2501 PN10 ΈΤΣΙ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

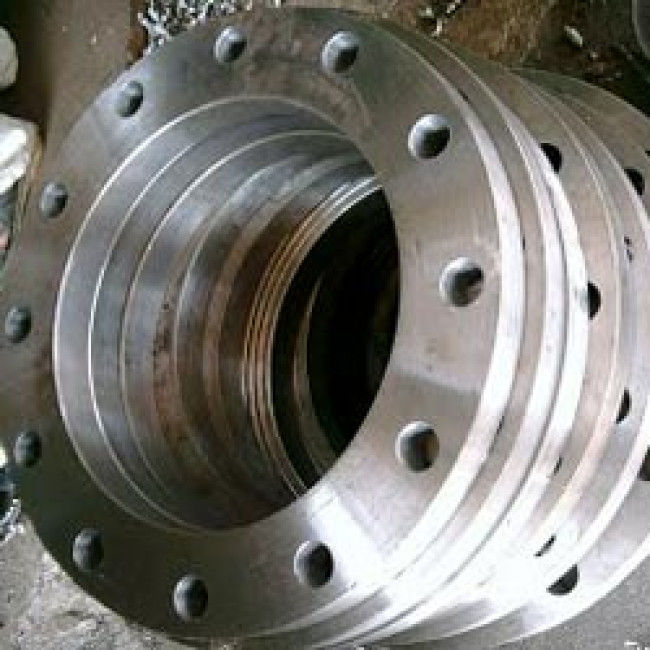

DIN2501 PN10 ολίσθηση-(ΈΤΣΙ) στη φλάντζα χάλυβα άνθρακα
Το DIN 2501 είναι γερμανικά πρότυπα για τις βιομηχανικές φλάντζες
Πληροφορίες προϊόντων
| Όνομα προϊόντων | DIN 2501 PN10 ολίσθηση-στη φλάντζα χάλυβα άνθρακα |
| Σειρά μεγέθους | Διάσταση: 1» σε 40» |
| Κατηγορία πίεσης | PN10 |
| Πρότυπα | DIN2501 |
| Τύπος προσώπου | Ολίσθηση-(ΕΤΣΙ) |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
DIN2501 PN10 ολίσθηση-στις διαστάσεις φλαντζών (χιλ.)
| DN |
Μέγεθος σωλήνων Ίντσα |
O.D. | ΤΑΥΤΌΤΗΤΑ. | Τρύπες μπουλονιών | Πάχος |
Βάρος (κλ) |
||
| Κύκλος μπουλονιών Dia. | Μπουλόνι Dia. | Αριθμοί | ||||||
| Δ | Κ | Χ | Τ | |||||
| 25 | 1 | 115 | 34.5 | 85 | 14 | 4 | 16 | 1.1 |
| 32 | 1-1/4 | 140 | 43.5 | 100 | 18 | 4 | 18 | 1.9 |
| 40 | 1-1/2 | 150 | 49.5 | 110 | 18 | 4 | 18 | 2.1 |
| 50 | 2 | 165 | 61.5 | 125 | 18 | 4 | 20 | 2.8 |
| 65 | 2-1/2 | 185 | 77.5 | 145 | 18 | 4 | 20 | 3.3 |
| 80 | 3 | 200 | 90.5 | 160 | 18 | 8 | 20 | 3.6 |
| 100 | 4 | 220 | 116.0 | 180 | 18 | 8 | 20 | 4.4 |
| 125 | 5 | 250 | 141.5 | 210 | 18 | 8 | 22 | 5.4 |
| 150 | 6 | 285 | 170.4 | 240 | 22 | 8 | 22 | 7.3 |
| 200 | 8 | 340 | 221.5 | 295 | 22 | 8 | 24 | 9.5 |
| 250 | 10 | 395 | 276.5 | 350 | 22 | 12 | 24 | 12.0 |
| 300 | 12 | 445 | 327.5 | 400 | 22 | 12 | 26 | 13.8 |
| 350 | 14 | 505 | 359.5 | 460 | 22 | 16 | 26 | 21.8 |
| 400 | 16 | 565 | 411.0 | 515 | 26 | 16 | 26 | 22.7 |
| 450 | 18 | 615 | 462.0 | 565 | 26 | 20 | 26 | 33.8 |
| 500 | 20 | 670 | 513.5 | 620 | 26 | 20 | 26 | 40.4 |
| 600 | 24 | 780 | 616.5 | 725 | 30 | 20 | 30 | 54.5 |
| 700 | 28 | 895 | 716.0 | 840 | 30 | 24 | 30 | 82.4 |
| 800 | 32 | 1015 | 817.6 | 950 | 33 | 24 | 33 | 115.5 |
| 900 | 36 | 1115 | 893.8 | 1050 | 33 | 28 | 33 | 158.2 |
| 1000 | 40 | 1230 | 995.4 | 1160 | 36 | 28 | 36 | 210.0 |
