Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | DIN2501 PN16 ΈΤΣΙ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

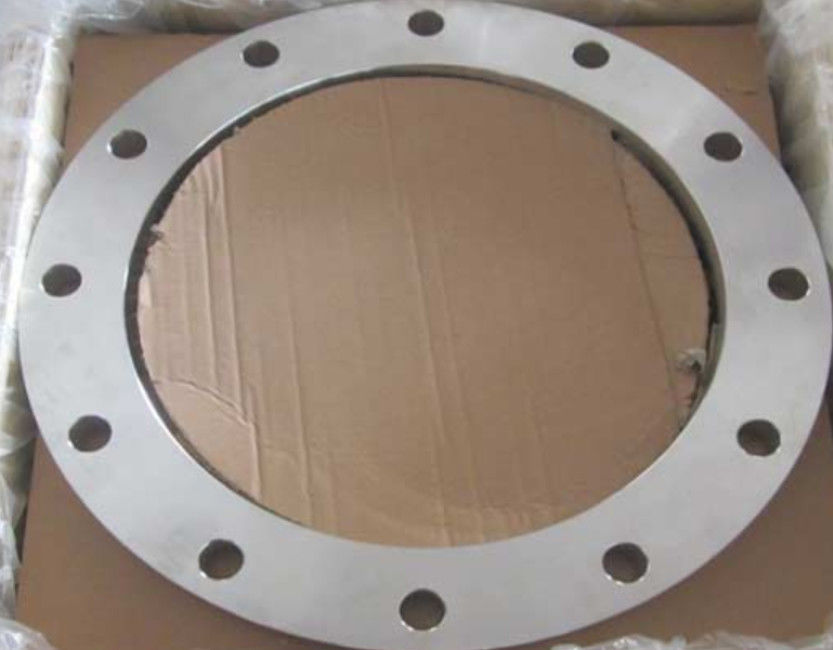

DIN2501 PN16 ολίσθηση-στη φλάντζα χάλυβα άνθρακα
Το DIN 2501 είναι γερμανικά πρότυπα για τις βιομηχανικές φλάντζες
Πληροφορίες προϊόντων
| Όνομα προϊόντων | DIN 2501 PN16 ολίσθηση-στη φλάντζα χάλυβα άνθρακα |
| Σειρά μεγέθους | Διάσταση: 1/2» σε 48» |
| Κατηγορία πίεσης | PN16 |
| Πρότυπα | DIN2501 |
| Τύπος προσώπου | Ολίσθηση-(ΕΤΣΙ) |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
DIN2501 PN16 ολίσθηση-στις διαστάσεις φλαντζών (χιλ.)
| DN |
Μέγεθος σωλήνων Ίντσα |
O.D. | ΤΑΥΤΌΤΗΤΑ. | Τρύπες μπουλονιών | Πάχος |
Βάρος (κλ) |
||
| Κύκλος μπουλονιών Dia. | Μπουλόνι Dia. | Αριθμοί | ||||||
| Δ | Κ | Χ | Τ | |||||
| 200 | 8 | 340 | 221.5 | 295 | 22 | 12 | 26 | 10.0 |
| 250 | 10 | 405 | 276.5 | 355 | 26 | 12 | 29 | 14.3 |
| 300 | 12 | 460 | 327.5 | 410 | 26 | 12 | 32 | 19.1 |
| 350 | 14 | 520 | 359.5 | 470 | 26 | 16 | 35 | 28.4 |
| 400 | 16 | 580 | 411.0 | 525 | 30 | 16 | 38 | 36.1 |
| 450 | 18 | 640 | 462.0 | 585 | 30 | 20 | 42 | 46.3 |
| 500 | 20 | 715 | 513.5 | 650 | 33 | 20 | 46 | 64.5 |
| 600 | 24 | 840 | 616.5 | 770 | 36 | 20 | 55 | 101.9 |
| 700 | 28 | 910 | 716.0 | 840 | 36 | 24 | 63 | 110.5 |
| 800 | 32 | 1025 | 817.6 | 950 | 39 | 24 | 74 | 157.8 |
| 900 | 36 | 1125 | 893.8 | 1050 | 39 | 28 | 82 | 214.3 |
| 1000 | 40 | 1255 | 995.4 | 1170 | 42 | 28 | 90 | 297.4 |
