Φλάντζα χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | Κατηγορία 75 σειράς Β ASME B16.47 150 300 400 600 900 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

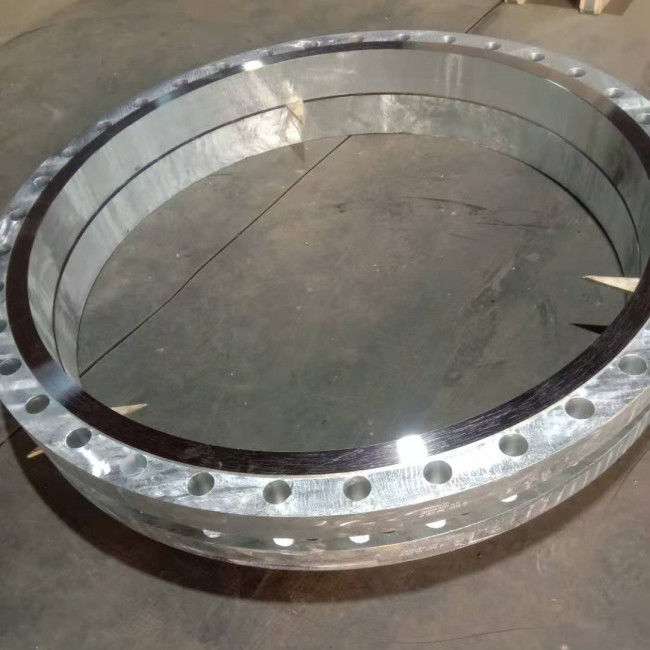

Κατηγορία 75 φλαντζών χάλυβα άνθρακα σειράς Β ASME B16.47 150 300 400 600 900
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Φλάντζα χάλυβα άνθρακα σειράς Β ASME B16.5 |
| Σειρά μεγέθους | Διάσταση: 26» σε 60» |
| Κατηγορία πίεσης | Κατηγορία 75 150 300 400 600 900 |
| Υλικά | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| Κοινός τύπος προσώπου | Λαιμός συγκόλλησης (WN) τυφλός (BL) |
| Προδιαγραφή | ANSI B16.47 Β |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
Οι φλάντζες ASME B16.47 αναφέρονται στις φλάντζες σωλήνων μεγάλων διαμέτρων που κατασκευάζονται σύμφωνα με ASME B16.47, το οποίο καλύπτει τις εκτιμήσεις πίεση-θερμοκρασίας, υλικά, διαστάσεις, ανοχές, που χαρακτηρίζουν, και που εξετάζουν για τις φλάντζες. Αυτές οι φλάντζες μπορούν να παρασχεθούν στα μεγέθη NPS 26 μέσω NPS 60 τους προσδιορισμούς κατηγορίας εκτίμησης 75, 150, 300, 400, 600, και 900. NPS είναι ο προσδιορισμός για το ονομαστικό μέγεθος φλαντζών. Συσχετίζεται με την ονομαστική διάμετρο αναφοράς, DN, που χρησιμοποιείται στα διεθνή και άλλα πρότυπα. Για τα μεγέθη φλαντζών που καλύπτονται σε ASME B16.47, η σχέση είναι DN = 25 × NPS. Η τυποποιημένη προδιαγραφή δηλώνει τις τιμές και στο Si μετρικό και στις ΑΜΕΡΙΚΑΝΙΚΈΣ συνήθεις μονάδες, εκτός από το ότι η διάμετρος των μπουλονιών και οι τρύπες μπουλονιών φλαντζών εκφράζονται στις μονάδες ίντσας μόνο.
Η σειρά Β ASME B16.47 διευκρινίζει τις διαστάσεις φλαντζών για τις συμπαγείς φλάντζες που, στις περισσότερες περιπτώσεις, έχουν τις μικρότερες διαμέτρους κύκλων μπουλονιών από τις φλάντζες σειράς Α. Κατά παράκληση του αμερικανικού ιδρύματος πετρελαίου (API), οι διαστάσεις φλαντζών της σειράς Β ASME B16.47 παρέχονται σύμφωνα με τα πρότυπα 605 API.
Υλικά και κατασκευή
Ιδιαίτερα, οι σφυρηλατημένες φλάντζες, που κατασκευάζονται σύμφωνα με τη σειρά Α ASME B16.47 ή τη σειρά Β, θα κατασκευαστούν ως ένα κομμάτι σύμφωνα με την εφαρμόσιμη υλική προδιαγραφή. Η διαδικασία σφυρηλατημένων κομματιών, είτε σφυρηλατημένο κομμάτι κύβων είτε σφυρηλατημένο κομμάτι ανοικτός-κύβων, είναι μια συμπιεστική πλαστική καυτή λειτουργία εργασίας που παγιώνει το υλικό για να ρεύσει στην κατεύθυνση ευνοϊκότερη για την αντίσταση των πιέσεων που αντιμετωπίζονται στην υπηρεσία.
| Ομαδοποιήστε το αριθ. | Σφυρηλατημένα κομμάτια | Ρίψεις | Πιάτα |
| 1.1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1.1 | A350 Gr.IF2 | - | A516 Gr.70 |
| 1.1 | - | - | A537 Cl.1 |
| 1.1 | A350 Gr.IF6 Cl.1 | - | - |
| 1.1 | A350 Gr.IF3 | - | - |
| 1.2 | - | A216 Gr.WCC | - |
| 1.2 | - | A352 Gr.LCC | - |
| 1.2 | CL2 A350 Gr.IF6 | - | - |
| 1.2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1.2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1.3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1.3 | - | - | A516 Gr.65 |
| 1.3 | - | - | A203 Gr.A |
| 1.3 | - | - | A203 Gr.D |
| 1.3 | - | A217 Gr.WC1 | - |
| 1.3 | - | A352 Gr.LC1 | - |
Σημαντική χημική σύνθεση υλικών και μηχανικές ιδιότητες
Χημική σύνθεση ASTM A105 (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Ν |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Μηχανικές ιδιότητες ASTM A105
| Κατηγορία χάλυβα | Εκτατή δύναμη | Δύναμη παραγωγής | Επιμήκυνση σε 2in | Μείωση της περιοχής |
Solutioning Θερμοκρασία |
Απόσβεση δροσερή |
| λ. | λ. | λ. | λ. | λ. | κατωτέρω | |
| A105 | 485 | 250 | 22 | 30 |
Χημική σύνθεση υλικών φλαντζών ASTM A350
| Βαθμός | Σύνθεση, % | ||||||
| Βαθμός LF1 | Βαθμός LF2 | Βαθμός LF3 | Βαθμός LF5 | Βαθμός LF6 | Βαθμός LF9 | Βαθμός LF787 | |
| Γ (ανώτατο) | 0,30 | 0,30 | 0,20 | 0.20-0.35 | 0,22 | 0,20 | 0,70 |
| ΜΝ | 0.60-1.35 | 0.60-1.35 | 0.90max | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| Π | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S (ανώτατο) | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| Sia | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ﹍ | 0,40 ανώτατο |
| Νι | 0,40 maxB | 0,40 maxB | 3.30-3.70 | 1.0-2.0 | 0,40 maxB | 1.60-2.24 | 0.70-1.0 |
| Χρώμιο | 0,30 maxB, Γ | 0,30 maxB, Γ | 0,30 maxC | 0,30 maxC | 0,30 maxB, Γ | 0,30 maxC | 0.60-0.90 |
| Mo | 0,12 maxB, Γ | 0,12 maxB, Γ | 0,12 maxC | 0,12 maxC | 0,12 maxB, Γ | 0,12 maxC | 0.15-0.25 |
| $cu | 0,40 maxB | 0,40 maxB | 0,40 ανώτατο | 0,40 ανώτατο | 0,40 maxB | 0.75-1.25 | 1.0-1.3 |
| Cb | 0,02 maxD | 0,02 maxD | 0,02 ανώτατο | 0,02 ανώτατο | 0,02 ανώτατο | 0,02 ανώτατο | 0,02 λ. |
| Β | 0,08 ανώτατο | 0,08 ανώτατο | 0,03 ανώτατο | 0,03 ανώτατο | 0.04-0.11 | 0,03 ανώτατο | 0,03 ανώτατο |
| Ν | ﹍ | ﹍ | ﹍ | ﹍ | 0.01-0.03 | ﹍ | ﹍ |
Όταν η κενή άνθρακας-αναγωγή απαιτείται από τη συμπληρωματική απαίτηση S4, η περιεκτικότητα σε πυρίτιο θα είναι o.12%
Το Β το ποσό του χαλκού, του νικελίου, του χρωμίου, του βαναδίου και του μολυβδαίνιου δεν θα υπερβεί 1,00% στην ανάλυση θερμότητας
Το Γ το ποσό του χρωμίου και του μολυβδαίνιου δεν θα υπερβεί 0,32% στην ανάλυση θερμότητας.
Το Δ με τη συμφωνία, το όριο για το κολόμβιο μπορεί να αυξηθεί μέχρι 0,05% στην ανάλυση θερμότητας και 0,06% στην ανάλυση προϊόντων.
Μηχανικές ιδιότητες ASTM A350
| Βαθμός/κατηγορία | Εκτατή δύναμη | Δύναμη λ. παραγωγής | Επιμήκυνση, λ. | Σκληρότητα, ανώτατη | ||
| ksi | MPA | ksi | MPA | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL2 | 70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
Διαστάσεις φλαντζών σειράς Β ASME B16.47 από την κατηγορία (χιλ.)
Κατηγορία 75 διαστάσεων φλαντζών σειράς Β ASME B16.47 (χιλ.)
|
NPS Ίντσα |
Εξωτερικό Dia. | Dia. από τον κύκλο μπουλονιών | Dia. από το RF | Dia. από την πλήμνη | Dia. από την κορυφή πλημνών | Ελάχιστο πάχος | Υ | Τρύπες μπουλονιών | ρ | |||
| Δ | Κ | Γ | Χ | Α | TBL | TWN | Αριθμοί |
Δ Ίντσα |
Λ Ίντσα |
|||
| 26 | 760 | 723.9 | 705 | 676 | 661.9 | 31.9 | 31.9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774.7 | 756 | 727 | 712.7 | 31.9 | 31.9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825.5 | 806 | 778 | 763.5 | 31.9 | 31.9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876.3 | 857 | 829 | 814.3 | 35.0 | 33.5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927.1 | 908 | 879 | 865.1 | 36.6 | 33.5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992.2 | 965 | 935 | 915.9 | 40.9 | 35.0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043.0 | 1016 | 986 | 966.7 | 43.0 | 36.6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093.8 | 1067 | 1037 | 1017.5 | 43.0 | 36.6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144.6 | 1118 | 1087 | 1068.3 | 46.3 | 38.2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203.3 | 1175 | 1140 | 1119.1 | 47.7 | 41.4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254.1 | 1226 | 1191 | 1169.9 | 49.3 | 43.0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304.9 | 1276 | 1241 | 1220.7 | 52.5 | 44.6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355.7 | 1327 | 1294 | 1271.5 | 54.1 | 46.2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409.7 | 1378 | 1345 | 1322.3 | 55.7 | 46.2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460.5 | 1429 | 1397 | 1373.1 | 58.9 | 47.8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520.8 | 1486 | 1451 | 1423.9 | 60.4 | 49.3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571.6 | 1537 | 1502 | 1474.7 | 62.0 | 50.9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622.4 | 1588 | 1553 | 1525.5 | 65.2 | 54.1 | 143 | 44 | 1-1/8 | 1 | 11 |
Κατηγορία 150 διαστάσεων φλαντζών σειράς Β ASME B16.47 (χιλ.)
|
NPS Ίντσα |
Εξωτερικό Dia. | Dia. από τον κύκλο μπουλονιών | Dia. από το RF | Dia. από την πλήμνη | Dia. από την κορυφή πλημνών | Ελάχιστο πάχος | Υ | Τρύπες μπουλονιών | ρ | |||
| Δ | Κ | Γ | Χ | Α | TBL | TWN | Αριθμοί |
Δ Ίντσα |
Λ Ίντσα |
|||
| 26 | 785 | 744.5 | 711 | 684 | 661.9 | 43.0 | 39.8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795.3 | 762 | 735 | 712.7 | 46.2 | 43.0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846.1 | 813 | 787 | 763.5 | 49.3 | 43.0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900.1 | 864 | 840 | 814.3 | 52.5 | 44.6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957.3 | 921 | 892 | 865.1 | 55.7 | 47.7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009.6 | 972 | 945 | 915.9 | 57.3 | 50.9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070.0 | 1022 | 997 | 968.2 | 62.0 | 52.5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120.8 | 1080 | 1049 | 1019.0 | 65.2 | 54.1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171.6 | 1130 | 1102 | 1069.8 | 66.8 | 57.3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222.4 | 1181 | 1153 | 1120.6 | 70.0 | 58.9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284.3 | 1235 | 1205 | 1171.4 | 73.1 | 60.4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335.1 | 1289 | 1257 | 1222.2 | 76.3 | 63.6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385.9 | 1340 | 1308 | 1273.0 | 79.5 | 66.8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436.7 | 1391 | 1360 | 1323.8 | 82.7 | 68.4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492.2 | 1441 | 1413 | 1374.6 | 85.8 | 70.0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543.0 | 1492 | 1465 | 1425.4 | 89.0 | 71.6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611.3 | 1543 | 1516 | 1476.2 | 91.9 | 73.1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662.1 | 1600 | 1570 | 1527.0 | 95.4 | 74.7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
Κατηγορία 300 διαστάσεων φλαντζών σειράς Β ASME B16.47 (χιλ.)
|
NPS Ίντσα |
Εξωτερικό Dia. | Dia. από τον κύκλο μπουλονιών | Dia. από το RF | Dia. από την πλήμνη | Dia. από την κορυφή πλημνών | Ελάχιστο πάχος | Υ | Τρύπες μπουλονιών | ρ | |||
| Δ | Κ | Γ | Χ | Α | TBL | TWN | Αριθμοί |
Δ Ίντσα |
Λ Ίντσα |
|||
| 26 | 865 | 803.3 | 737 | 702 | 665.2 | 87.4 | 87.7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857.2 | 787 | 756 | 716.0 | 87.4 | 87.4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920.8 | 845 | 813 | 768.4 | 92.1 | 92.1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977.9 | 902 | 864 | 819.2 | 101.6 | 101.6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031.9 | 953 | 918 | 870.0 | 101.6 | 101.6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089.0 | 1010 | 965 | 920.8 | 101.6 | 101.6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139.8 | 1060 | 1016 | 971.6 | 109.6 | 109.6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190.6 | 1114 | 1067 | 1022.4 | 114.3 | 114.3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244.6 | 1168 | 1118 | 1074.7 | 117.5 | 117.5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295.4 | 1219 | 1173 | 1125.5 | 125.5 | 125.5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365.2 | 1270 | 1229 | 1176.3 | 128.6 | 127.0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416.0 | 1327 | 1278 | 1227.1 | 133.4 | 127.0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466.8 | 1378 | 1330 | 1277.9 | 138.2 | 136.6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517.6 | 1429 | 1383 | 1328.7 | 142.6 | 141.3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578.0 | 1480 | 1435 | 1379.5 | 147.7 | 135.0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651.0 | 1537 | 1494 | 1430.3 | 155.4 | 152.4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712.9 | 1594 | 1548 | 1481.1 | 160.4 | 152.4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763.7 | 1651 | 1599 | 1531.9 | 165.1 | 149.3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
