| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | Περασμένη κλωστή συγκόλληση μισή σύζευξη ASME B16.11 υποδοχών |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

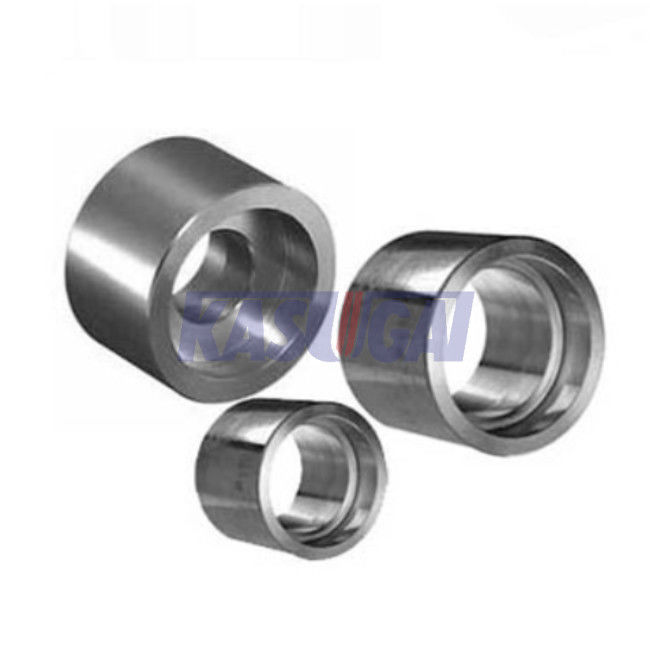

Συγκόλληση υψηλών υποδοχών ανοξείδωτου ASME B16.11 & περασμένη κλωστή μισή σύζευξη
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Υψηλή συναρμολόγηση συναρμολογήσεων ASEM σφυρηλατημένη B16.11 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Πρότυπα |
ANSI/ASMEB B1.20.1 (τύπος νημάτων) ASME B16.11 |
| Τύπος συναρμολογήσεων | Υποδοχή-ενώνοντας στενά (SW) μισή σύζευξη, περασμένη κλωστή (THD) μισή σύζευξη |
| Κατηγορία πίεσης |
Περασμένο κλωστή τέλος: 3000LBS, 6000LBS Τέλος συγκόλλησης υποδοχών: 3000LBS, 6000LBS, 9000LBS |
| Τελειώστε | Γαλβανισμένος, ο Μαύρος (άνθρακας), που παστώνεται |
Η μισή σύζευξη ASME B16.11 είναι μια σφυρηλατημένη συναρμολόγηση χρησιμοποιούμενη πρώτιστα γιατί η σύνδεση μικρός-άντεξε βιδωμένος (THD) ή ο σωλήνας υποδοχή-συγκόλλησης (SW) στον κεντρικό αγωγό μεγάλος-large-bore τρέχει το σωλήνα (επιγραφή). SW οι μισές συζεύξεις είναι διαθέσιμες στην κατηγορία 3000, 6000 και 9000. Έχει συνήθως το μεγαλύτερο γενικό μήκος από το πλήρες αντίστοιχο συζεύξεων SW. Οι περασμένες κλωστή μισές συζεύξεις είναι διαθέσιμες στην κατηγορία 3000 και 6000. Το γενικό μήκος του είναι το μισό από το περασμένο κλωστή πλήρες αντίστοιχο συζεύξεων. Και η κατασκευή και η λειτουργία μιας μισής σύζευξης είναι διαφορετικές από αυτήν μιας πλήρους σύζευξης. Μόνο ένα τέλος εφοδιάζεται με είτε τη συγκόλληση υποδοχών είτε την εσωτερικά περασμένη κλωστή δομή. Υπάρχουν δύο κοινές μέθοδοι που χρησιμοποιούνται για να κάνουν τις συνδέσεις κλάδων με τις μισές συζεύξεις: (1) η μισή σύζευξη στηρίζεται στην εξωτερική επιφάνεια της επιγραφής σωλήνων και είναι ενωμένη στενά από το εξωτερικό. (2) μια τρύπα είναι βαριεστημένη στην επιγραφή σωλήνων αρκετά μεγάλη να δεχτεί το OD της μισής σύζευξης. Η μισή σύζευξη παρεμβάλλεται στην τρύπα και είναι έπειτα ενωμένη στενά.
Διαστάσεις των μισών συζεύξεων ASME B16.11 SW (χιλ.)
| NPS | Β μέγιστο. |
Β ελάχιστος. |
J ελάχιστος. |
Φ λ. |
| 1/8» | 11.2 | 10.8 | 9.5 | 16.0 |
| 1/4» | 14.6 | 14.2 | 9.5 | 16.0 |
| 3/8» | 18.0 | 17.6 | 9.5 | 17.5 |
| 1/2» | 22.2 | 21.8 | 9.5 | 22.5 |
| 3/4» | 27.6 | 27.2 | 12.5 | 24.0 |
| 1» | 34.3 | 33.9 | 12.5 | 28.5 |
| 11/4» | 43.1 | 42.7 | 12.5 | 30.0 |
| 11/2» | 49.2 | 48.8 | 12.5 | 32.0 |
| 2» | 61.7 | 61.2 | 16.0 | 41.0 |
| 21/2» | 74.4 | 73.9 | 16.0 | 43.0 |
| 3» | 90.3 | 89.8 | 16.0 | 44.5 |
| 4» | 115.7 | 115.2 | 19.0 | 48.0 |
| NPS | 3000# | 6000# | 9000# | |||
|
Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
Γ μέγιστο. |
Γ ελάχιστος. |
|
| 1/8» | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4» | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8» | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2» | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4» | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1» | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4» | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2» | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2» | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2» | 8.76 | 7.67 | - | - | - | - |
| 3» | 9.52 | 8.30 | - | - | - | - |
| 4» | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
Δ μέγιστο. |
Δ ελάχιστος. |
|
| 1/8» | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4» | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8» | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2» | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4» | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1» | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4» | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2» | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2» | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2» | 64.2 | 61.2 | - | - | - | - |
| 3» | 79.4 | 76.4 | - | - | - | - |
| 4» | 103.8 | 100.7 | - | - | - | - |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημειώσεις: Β: Η υποδοχή άντεξε τη διάμετρο Γ: πάχος τοίχων υποδοχών Δ: άντεξε τη διάμετρο της μισής σύζευξης SW J: βάθος υποδοχών Φ: τοποθέτηση του μήκους της μισής σύζευξης SW
Διαστάσεις των περασμένων κλωστή B16.11 μισών συζεύξεων ASME (χιλ.)
| NPS | Β | Λ2 | Δ 3000# |
Δ 6000# |
W/2 |
| 1/8» | 6.4 | 6.7 | 16 | 22 | 16 |
| 1/4» | 8.1 | 10.2 | 19 | 25 | 17.5 |
| 3/8» | 9.1 | 10.4 | 22 | 32 | 24 |
| 1/2» | 10.9 | 13.6 | 28 | 38 | 24 |
| 3/4» | 12.7 | 13.9 | 35 | 44 | 25.5 |
| 1» | 14.7 | 17.3 | 44 | 57 | 30 |
| 11/4» | 17.0 | 18.0 | 57 | 64 | 33.5 |
| 11/2» | 17.8 | 18.4 | 64 | 76 | 39.5 |
| 2» | 19.0 | 19.2 | 76 | 92 | 43 |
| 21/2» | 23.6 | 28.9 | 92 | 108 | 46 |
| 3» | 25.9 | 30.5 | 108 | 127 | 54 |
| 4» | 27.7 | 33.0 | 140 | 159 | 60.5 |
Γενική σημείωση: όλες οι διαστάσεις είναι στο χιλιοστόμετρο
Σημείωση: Β: ελάχιστο μήκος του τέλειου νήματος Λ2: αποτελεσματικό μήκος του εξωτερικού νήματος Δ: εξωτερική διάμετρος W/2: μήκος τελών τελών ot της περασμένης κλωστή μισής σύζευξης.
