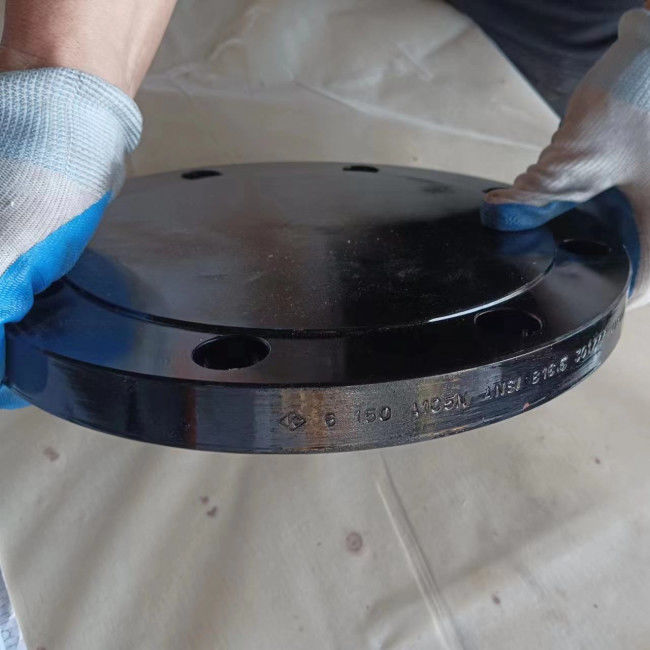

6 " κατηγορία 150 BL RF Ansi B16.5 ASTM A105N τυφλή αυξημένη φλάντζα χάλυβα προσώπου άνθρακα
Πληροφορίες προϊόντων
| Όνομα προϊόντων | 6 " κατηγορία 150 BL RF Ansi B16.5 ASTM A105N φλάντζα χάλυβα άνθρακα |
| Σειρά μεγέθους | 6» |
| Κατηγορία πίεσης | Κατηγορία 150 |
| Πρότυπα | ASTM A105N |
| Τύπος προσώπου | Τυφλό αυξημένο πρόσωπο BL RF |
| Προδιαγραφή | ANSI B16.5 |
| Επίστρωμα | Το αντιοξειδωτικό χρώμα, θα μπορούσε και καυτή εμβύθιση που γαλβανίστηκε, ψευδάργυρος που καλύφθηκαν, κίτρινος διαφανής, μαύρο χρώμα πετρελαίου |
ASTM A105/A105N
Οι φλάντζες ASTM A105 είναι σφυρηλατημένες φλάντζες χάλυβα άνθρακα για την περιβαλλοντική και υπηρεσία υψηλός-θερμοκρασίας στα συστήματα πίεσης. Αυτές οι φλάντζες μπορούν να κατασκευαστούν σύμφωνα με ποικίλες τυποποιημένες προδιαγραφές καλύπτοντας ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, και οι φλάντζες API 6A, κ.λπ. που γίνονται στο υλικό ASTM A105 είναι περιορισμένες ένα μέγιστο βάρος 4540 κλ.
Οι φλάντζες χάλυβα ASTM A105 και A105N δεν είναι ίδιες, έχουν τις ίδιες πρώτες ύλες, ίδιοι βαθμοί χάλυβα, αλλά διαφορετική απαίτηση θερμικής επεξεργασίας. Το Ν σημαίνει τη θερμική επεξεργασία κανονικοποίησης, και τους πλούσιους φλαντζών A105 καμία απαίτηση θερμικής επεξεργασίας. Εν περιλήψει, η φλάντζα ASTM A105 και η φλάντζα ASTM A105N έχουν μια ίδια χημική σύνθεση, αλλά το A105N έχει μια καλύτερη μηχανική ιδιοκτησία και που χρησιμοποιεί συνήθως στην κρίσιμη κατάσταση.
Χημική σύνθεση ASTM A105 (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Β ανώτατος |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Μηχανικές ιδιότητες ASTM A105
| Κατηγορία χάλυβα |
Εκτατή δύναμη λ. (MPA) |
Δύναμη παραγωγής λ. (MPA) |
Επιμήκυνση λ. (%) |
Μείωση της περιοχής λ. (%) |
Σκληρότητα (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Διαστάσεις φλαντζών Ansi B16.5 - κατηγορία 150
| Ονομαστικό μέγεθος | Εξωτερικό Dia. | Πάχος | Μήκος μέσω της πλήμνης | Dia. από την πλήμνη | Αυξημένο πρόσωπο Dia. | Η ακτίνα γωνιών άντεξε | Βάθος της υποδοχής | Αντίθετος άντεξε | Μήκος νημάτων | Τρύπες μπουλονιών | |||||
| WN |
ΕΤΣΙ SW TR |
LJ | LJ | SW | TR | Κύκλος μπουλονιών Dia. | Αριθ. | Dia. | |||||||
| Α | Β | Ο | τ | Y1 | Y2 | Y3 | Χ | Ρ | r1 | Δ | B4 | Q | Γ | Χ | |
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | Καμένο λοξοτομή έως σημαντικό dia. από το νήμα σε 45ο | 16 | 60.5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1-1/4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1-1/2 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2-/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| Ονομαστικό μέγεθος | Διαστάσεις των κοινών φλαντζών δαχτυλιδιών | Βάρος (κλ) | |||||||||||
| Αριθμός αυλακιού | Dia. από την αυξημένη μερίδα | Πίσσα Dia. | Βάθος | Πλάτος | Ακτίνα επί της ουσίας |
WN Sch 40 |
ΕΤΣΙ | BL |
SW Sch 40 |
LJ | TR | ||
| Α | Β | Κ | Π | Ε | Φ | r2 | |||||||
| 15 | 1/2 | 0,57 | 0,41 | 0,43 | 0,42 | 0,46 | 0,42 | ||||||
| 20 | 3/4 | 0,73 | 0,59 | 0,64 | 0,60 | 0,65 | 0,60 | ||||||
| 25 | 1 | R15 | 63.5 | 47.62 | 6.35 | 8.74 | 0,8 | 1.03 | 0,79 | 0,87 | 0,81 | 0,86 | 0,82 |
| 32 | 1-1/4 | R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0,8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1-1/2 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0,8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22 | 102 | 82.55 | 6.35 | 8.74 | 0,8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2-/21 | R25 | 122 | 101.60 | 6.35 | 8.74 | 0,8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29 | 134 | 114.30 | 6.35 | 8.74 | 0,8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33 | 154 | 131.78 | 6.35 | 8.74 | 0,8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36 | 172 | 149.22 | 6.35 | 8.74 | 0,8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40 | 194 | 171.45 | 6.35 | 8.74 | 0,8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43 | 219 | 193.68 | 6.35 | 8.74 | 0,8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48 | 274 | 247.65 | 6.35 | 8.74 | 0,8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 | 331 | 304.80 | 6.35 | 8.74 | 0,8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56 | 407 | 381.00 | 6.35 | 8.74 | 0,8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59 | 426 | 396.88 | 6.35 | 8.74 | 0,8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64 | 483 | 454.02 | 6.35 | 8.74 | 0,8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68 | 547 | 517.52 | 6.35 | 8.74 | 0,8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 | 597 | 558.80 | 6.35 | 8.74 | 0,8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0,8 | 133 | 89 | 188 | 124.7 | 90.5 | |
Τύπος φλαντζών: Τυφλή φλάντζα
Οι τυφλές φλάντζες που κατασκευάζονται σύμφωνα με ASME B16.5 μπορούν να παρασχεθούν στην κατηγορία 150 μέσω της κατηγορίας 2500. Είναι βασικά ένας κυκλικός δίσκος που δεν έχει μια πλήμνη ή ένα τρυπημένο κέντρο. Οι τρύπες μπουλονιών τρυπιούνται με τρυπάνι και ευθυγραμμίζονται symmetrically κατά μήκος της περιφερειακής άκρης του στερεού δίσκου. Γενικά η τυφλή φλάντζα μπορεί να εφοδιαστεί με το αυξημένο πρόσωπο (RF), το δαχτυλίδι ενώνει το πρόσωπο (RJ), ή το επίπεδο πρόσωπο (ΓΦ). Η τυφλή φλάντζα εξυπηρετεί μια λειτουργία παρόμοια με αυτήν ενός βουλώματος ή μιας ΚΑΠ και χρησιμοποιείται για να φράξει το τέλος της σωλήνωσης, των βαλβίδων και των ενάρξεων δοχείων πίεσης. Μπορεί να κατασκευαστεί από χυτός, σφυρηλατημένα κομμάτια, συγκεκριμένα πιάτα, ή επίπεδοι φραγμοί.
Τύπος προσώπου: Αυξημένο πρόσωπο (RF)
Η αυξημένη φλάντζα προσώπου είναι ο πιό κοινός που χρησιμοποιείται τύπος στις εφαρμογές εγκαταστάσεων διαδικασίας, και πρόκειται εύκολα να προσδιορίσει. Αναφέρεται ως αυξημένο πρόσωπο επειδή οι επιφάνειες στολισμάτων αυξάνονται επάνω από το πρόσωπο κύκλων αμπαρώματος. Αυτός ο τύπος προσώπου επιτρέπει τη χρήση ενός ευρύ συνδυασμού σχεδίων στολισμάτων, συμπεριλαμβανομένων των επίπεδων τύπων φύλλων δαχτυλιδιών και των μεταλλικών σύνθετων όπως η σπειροειδής πληγή και διπλασιάζει τους καλυμμένους τύπους.
Ο σκοπός μιας φλάντζας RF είναι να συγκεντρωθεί περισσότερη πίεση σε μια μικρότερη περιοχή στολισμάτων και με αυτόν τον τρόπο να αυξηθεί η ικανότητα συγκράτησης πίεσης της ένωσης. Η διάμετρος και το ύψος είναι σε ASME B16.5 που καθορίζεται, από την κατηγορία πίεσης και τη διάμετρο. Η εκτίμηση πίεσης της φλάντζας καθορίζει το ύψος του αυξημένου προσώπου.
