| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO; PED |
| Αριθμό μοντέλου | AISI 304 ISO 49-1994(E) CL150 Εξάγωνη θηλή με χυτό σπείρωμα |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

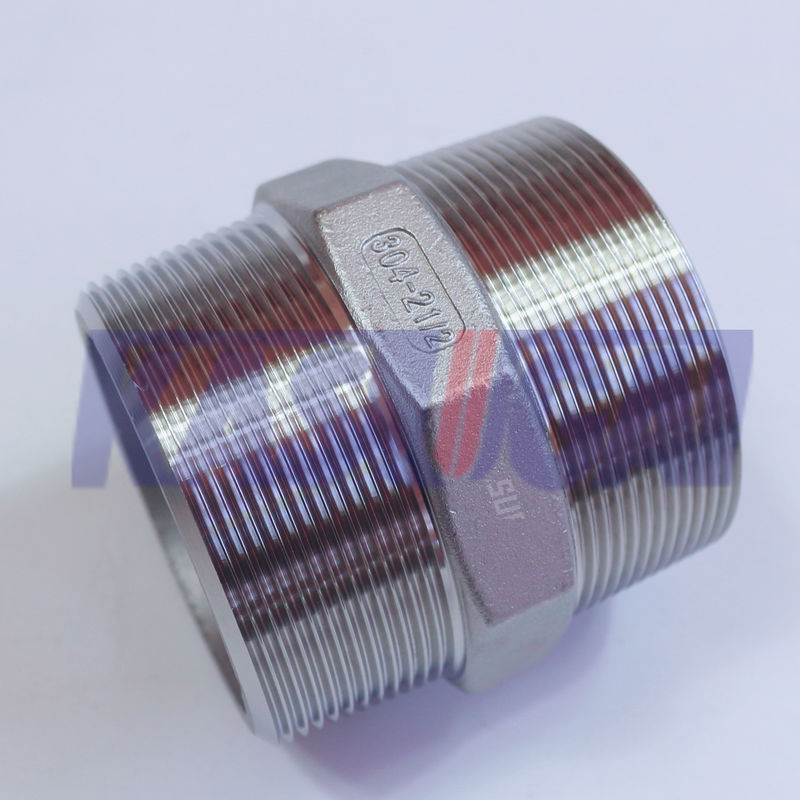

AISI 304 ISO 49-1994 ((E) CL150 Χυτοειδής εξαγωνική θηλή με νήματα
Πληροφορίες για το προϊόν
ΑΕξαγωνικές θηλές με νήματαείναι ένας τύπος σωληνώματος που χρησιμοποιείται συνήθως σε συστήματα υδραυλικών και σωληνώσεων για τη σύνδεση δύο τεμαχίων συσπειρωμένων σωλήνων ή σωληνώσεων μεταξύ τους.
·Λειτουργία:Η έξαγωνη βρύση με νήματα είναι σχεδιασμένη για να ενώνει δύο σωλήνες ή εξαρτήματα με νήματα σε υδραυλικό σύστημα.
·Σχεδιασμός:Συνήθως διαθέτει αρσενικά νήματα και στα δύο άκρα και ένα εξάγωνο τμήμα στη μέση για εύκολη σύσφιξη με κλειδί.
·Υλικό:Συνήθως κατασκευάζονται από υλικά όπως ο χαλκός, το ανοξείδωτο χάλυβα ή άλλα μέταλλα για αντοχή και αντοχή στη διάβρωση.
| Ονομασία του προϊόντος | AISI 304 ISO 49-1994 ((E) CL150 Χυτοειδής εξαγωνική θηλή με νήματα |
| Τύποι νήματος | ΑΣΜΕ Β1.20.1 (ΣΔΕ) |
| Μέγεθος | ISO 49-1994 (Ε) |
| Πεδίο μεγέθους | 11⁄4. |
| Τάξη πίεσης | Τάξη 150 |
| Υλικά | AISI 304/L |
Πρότυπα & Υλικά:AISI 304L
Το SAE/ANSI 304 (AISI 304) είναι ο πιο διαδεδομένος και χρησιμοποιούμενος τύπος ανοξείδωτου χάλυβα.ή 304S15 (σύμφωνα με το βρετανικό πρότυπο)Πρόκειται για ένα αυστενίτικο κράμα χρωμίου-νικελίου, το οποίο πρακτικά σημαίνει ότι έχει πολύ υψηλή αντοχή στη διάβρωση.Καθώς το AISI 304 αντέχει σε εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, είναι σχετικά εύκολο να μεταποιηθεί και να συγκολληθεί, είναι πολύ δημοφιλές για ένα ευρύ φάσμα εφαρμογών.
Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Αρ | Mn, μέγιστο | Νι | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο |
| ΑΙΣΙ 304 | 0.08 | 18~20 | 2 | 8 με 10.5 | 0.045 | 0.03 | 1 |
| ΑΙΣΙ 304L | 0.03 | 18~20 | 2 | 8 έως 12 | 0.045 | 0.03 | 1 |
AISI 304/L Μηχανικές ιδιότητες
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β. | 70 | 82 |
| Σκληρότητα, Βίκερς. | 129 | 159 |
| Τρακτική αντοχή, απόλυτη | 505 MPa | 564 MPa |
| Δυνατότητα τράβηξης, απόδοση | 215 MPa | 210 MPa |
| Αμήκρυνση κατά τη διάσπαση | 70% | 58% |
| Μοντέλο ελαστικότητας | 193 έως 200 GPa | 193 έως 200 GPa |
| Επίδραση Charpy | 325 J | 216J |
ISO 49-1994 ((E) Διαστάσεις των εξαγωνικών θηλών (mm)
Το πλάτος των πλατιών, s, εναπόκειται στην κρίση του κατασκευαστή.
| Μεγέθη προσαρμογής (ίντσες) | Μέγεθος (mm) | ||
| N8 | N8 R-L | N8 Μείωση | Α |
| ⅛ | ∆ | ∆ | 29 |
| ¼ | ∆ | ∆ | 36 |
| ⅜ | ∆ | 3⁄8 × 1⁄4 | 38 |
| ½ | ½ |
1⁄2 × 1⁄4 1⁄2 × 3⁄8 |
44 |
| ¾ | ¾ |
3⁄4 × 3⁄8 3⁄4 ×1⁄2 |
47 |
| 1 | Επενδύσεις |
1 × 1⁄2 1 × 3⁄4 |
53 |
| 1¼ | ∆ |
(11⁄4 ×1⁄2) 11⁄4 × 3⁄4 11⁄4 ×1 |
57 |
| 1½ | ∆ |
(11⁄2 × 3⁄4) 11⁄2 × 1 11⁄2 × 11⁄4. |
59 |
| 2 | ∆ |
(2×1) 2 × 11⁄4 2 × 11⁄2 |
68 |
| 2½ | ∆ | (21⁄2 ×2) | 75 |
| 3 | ∆ |
3 × 2 (3 × 21⁄2) |
83 |
| 4 | ∆ | ∆ | 95 |
