Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO; PED |
| Αριθμό μοντέλου | ASTM A351 MSS SP-114 CL1000 Ανοξείδωτο ατσάλι με σπείρωμα εξάγωνο δακτύλιο κεφαλής |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

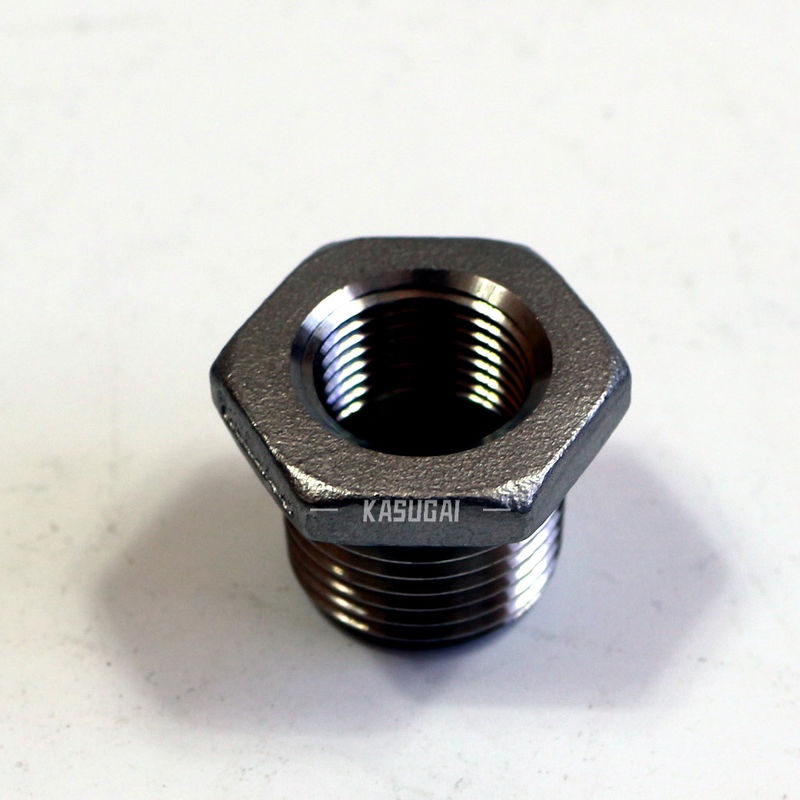

ASTM A351 MSS SP-114 επικεφαλής δακτύλιος δεκαεξαδικού CL1000 χυτός ανοξείδωτο περασμένος κλωστή
Πληροφορίες προϊόντων
| Όνομα προϊόντων |
ASTM A351 MSS SP-114 επικεφαλής δακτύλιος δεκαεξαδικού CL1000 χυτός ανοξείδωτο περασμένος κλωστή
|
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | MSS SP-114 |
| Σειρά μεγέθους | 1/4 «σε 4» |
| Κατηγορία πίεσης | Κατηγορία 1000 |
| Υλικά | ASTM A351 (CF8/CF8M) |
Πρότυπα & υλικά: ASTM A351 CF8 ΚΑΙ CF8M
ASTM A351 CF8 και CF8M είναι ωστενιτικό ανοξείδωτο, εκθέτει την καλές δύναμη και την ολκιμότητα. CF8/CF8M εφαρμόζεται ευρέως στην αντλία και η βαλβίδα, θαλάσσια, χημική επεξεργασία, βιομηχανίες επεξεργασίας τροφίμων, CF8 είναι επίσης εφαρμόζεται σε πυρηνικό και τις βιομηχανίες άμυνας.
Χημική σύνθεση ASTM A351 CF8/CF8M (%)
| Βαθμός | Γ | ΜΝ | Χρώμιο | Mo | Νι | Φε | $cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
Μηχανικές ιδιότητες ASTM A351 CF8/CF8M
| Βαθμός |
Εκτατή δύναμη (ksi) |
Δύναμη παραγωγής (ksi) |
Επιμήκυνση (%) |
Σκληρότητα (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Διαστάσεις της κατηγορίας 1000 επεξεργασμένοι περασμένοι κλωστή επικεφαλής δακτύλιοι δεκαεξαδικού (ίντσες)
| NPS | Μήκος του εξωτερικού νήματος (ελάχιστου) | Μήκος του εσωτερικού νήματος (ελάχιστου) | Ύψος του κεφαλιού (ελάχιστου) | Ονομαστικό πλάτος στα επίπεδα (β) |
| Α | Τ | Δ | Γ | |
| ¼ × ⅛ | 0,44 | 0,26 | 0,12 | ⅝ |
| ⅜ × ⅛ | 0,50 | 0,40 | 0,16 | 11/16(α) |
| ⅜ × ¼ | 0,50 | 0,40 | 0,16 | 11/16(α) |
| ½ × ⅛ | 0,56 | 0,26 | 0,19 | ⅞ |
| ½ × ¼ | 0,56 | 0,40 | 0,19 | ⅞ |
| ½ × ⅜ | 0,56 | 0,41 | 0,19 | ⅞ |
| ¾ × ⅛ | 0,62 | 0,26 | 0,22 | 1 1/16 (α) |
| ¾ × ¼ | 0,62 | 0,40 | 0,22 | 1 1/16 (α) |
| ¾ × ⅜ | 0,62 | 0,41 | 0,22 | 1 1/16 (α) |
| ¾ × ½ | 0,62 | 0,53 | 0,22 | 1 1/16 (α) |
| 1 × ⅛ | 0,75 | 0,26 | 0,25 | 1 ⅜ |
| 1 × ¼ | 0,75 | 0,40 | 0,25 | 1 ⅜ |
| 1 × ⅜ | 0,75 | 0,41 | 0,25 | 1 ⅜ |
| 1 × ½ | 0,75 | 0,53 | 0,25 | 1 ⅜ |
| 1 × ¾ | 0,75 | 0,55 | 0,25 | 1 ⅜ |
| 1 ¼ × ¼ | 0,81 | 0,40 | 0,28 | 1 ¾ |
| 1 ¼ × ⅜ | 0,81 | 0,41 | 0,28 | 1 ¾ |
| 1 ¼ × ½ | 0,81 | 0,53 | 0,28 | 1 ¾ |
| 1 ¼ × ¾ | 0,81 | 0,55 | 0,28 | 1 ¾ |
| 1 ¼ ×1 | 0,81 | 0,68 | 0,28 | 1 ¾ |
| 1 ½ × ¼ | 0,81 | 0,40 | 0,31 | 2 |
| 1 ½ × ⅜ | 0,81 | 0,41 | 0,31 | 2 |
| 1 ½ × ½ | 0,81 | 0,53 | 0,31 | 2 |
| 1 ½ × ¾ | 0,81 | 0,55 | 0,31 | 2 |
| 1 ½ ×1 | 0,81 | 0,68 | 0,31 | 2 |
| 1 ½ ×1 ¼ | 0,81 | 0,71 | 0,31 | 2 |
| 2 × ¼ | 0,88 | 0,40 | 0,34 | 2 ½ |
| 2 × ⅜ | 0,88 | 0,41 | 0,34 | 2 ½ |
| 2 × ½ | 0,88 | 0,53 | 0,34 | 2 ½ |
| 2 × ¾ | 0,88 | 0,55 | 0,34 | 2 ½ |
| 2 ×1 | 0,88 | 0,68 | 0,34 | 2 ½ |
| 2 ×1 ¼ | 0,88 | 0,71 | 0,34 | 2 ½ |
| 2 ×1 ½ | 0,88 | 0,72 | 0,34 | 2 ½ |
| 2 ½ × ½ | 1.06 | 0,53 | 0,38 | 3 |
| 2 ½ × ¾ | 1.06 | 0,55 | 0,38 | 3 |
| 2 ½ ×1 | 1.06 | 0,68 | 0,38 | 3 |
| 2 ½ ×1 ¼ | 1.06 | 0,71 | 0,38 | 3 |
| 2 ½ ×1 ½ | 1.06 | 0,72 | 0,38 | 3 |
| 2 ½ ×2 | 1.06 | 0,76 | 0,38 | 3 |
| 3 × ½ | 1.12 | 0,53 | 0,41 | 3 ½ |
| 3 × ¾ | 1.12 | 0,55 | 0,41 | 3 ½ |
| 3 ×1 | 1.12 | 0,68 | 0,41 | 3 ½ |
| 3 ×1 ¼ | 1.12 | 0,71 | 0,41 | 3 ½ |
| 3 ×1 ½ | 1.12 | 0,72 | 0,41 | 3 ½ |
| 3 ×2 | 1.12 | 0,76 | 0,41 | 3 ½ |
| 3 ×2 ½ | 1.12 | 1.14 | 0,41 | 3 ½ |
| 4 ×1 | 1.25 | 0,68 | 0,50 | 4 ⅝ |
| 4 ×1 ¼ | 1.25 | 0,71 | 0,50 | 4 ⅝ |
| 4 ×1 ½ | 1.25 | 0,72 | 0,50 | 4 ⅝ |
| 4 ×2 | 1.25 | 0,76 | 0,50 | 4 ⅝ |
| 4 ×2 ½ | 1.25 | 1.14 | 0,50 | 4 ⅝ |
| 4 ×3 | 1.25 | 1.20 | 0,50 | 4 ⅝ |
Σημειώσεις:
(α) όταν γίνεται από το απόθεμα φραγμών οι διαστάσεις μπορούν να είναι ίντσες ¾ και 1 ⅛, αντίστοιχα, προκειμένου να χρησιμοποιηθούν τα κανονικά μεγέθη αποθεμάτων φραγμών.
(β) οι κατασκευαστές που απευθύνονται στην ανοχή shal βεβαιώνουν ότι οι διαστάσεις θα εγκαταστήσουν την ΑΜΕΡΙΚΑΝΙΚΗ συνήθη σχεδίαση.
