Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | CF8 SP-114 CL150 1» χυτή περασμένη κλωστή ενωμένη σύζευξη ¼ |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

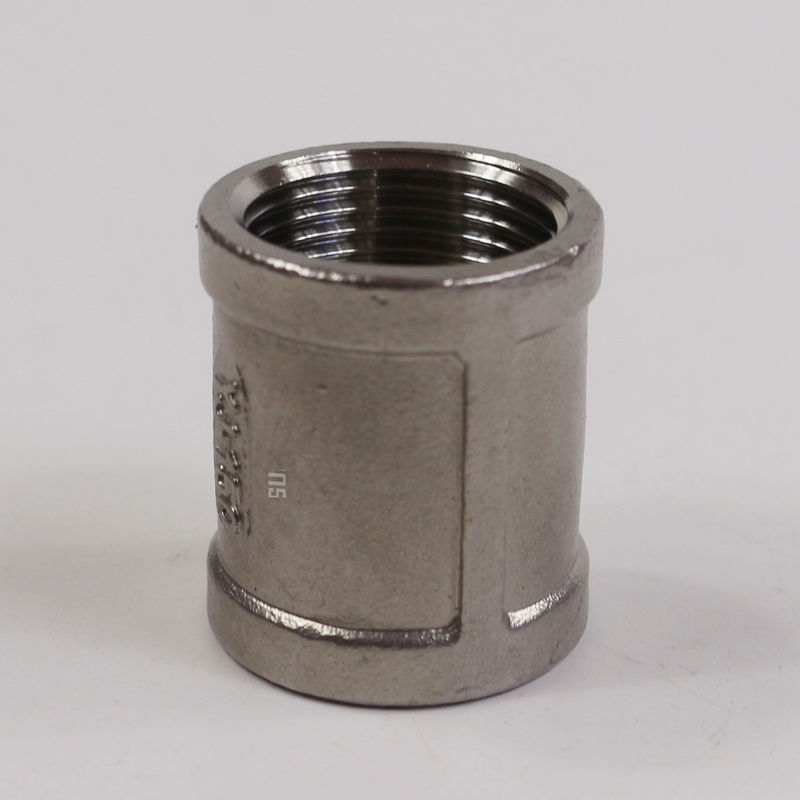

ASTM A351 CF8 MSS SP-114 CL150 1» χυτή περασμένη κλωστή ενωμένη σύζευξη ¼
Πληροφορίες προϊόντων
| Όνομα προϊόντων | ASTM A351 CF8 MSS SP-114 CL150 1» χυτή περασμένη κλωστή ενωμένη σύζευξη ¼ |
| Τύποι νημάτων | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Διαστάσεις | MSS SP-114 |
| Σειρά μεγέθους | 1 ¼» |
| Κατηγορία πίεσης | Κατηγορία 150, 1000, 2000, 3000, 6000 και 9000 |
| Υλικά | ASTM A351 CF8 |
ASTM A351 CF8 ΚΑΙ CF8M
ASTM A351 CF8 και CF8M είναι ωστενιτικό ανοξείδωτο, εκθέτει την καλές δύναμη και την ολκιμότητα. CF8/CF8M εφαρμόζεται ευρέως στην αντλία και η βαλβίδα, θαλάσσια, χημική επεξεργασία, βιομηχανίες επεξεργασίας τροφίμων, CF8 είναι επίσης εφαρμόζεται σε πυρηνικό και τις βιομηχανίες άμυνας.
Χημική σύνθεση ASTM A351 CF8/CF8M (%)
| Βαθμός | Γ | ΜΝ | Χρώμιο | Mo | Νι | Φε | $cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
Μηχανικές ιδιότητες ASTM A351 CF8/CF8M
| Βαθμός |
Εκτατή δύναμη (ksi) |
Δύναμη παραγωγής (ksi) |
Επιμήκυνση (%) |
Σκληρότητα (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Οι διαστάσεις της κατηγορίας 150 πετούν την περασμένη κλωστή σύζευξη (κατ' ευθείαν και μειώνοντας τα μεγέθη) (στις ίντσες)
| NPS | Μήκος του νήματος (β) (λεπτό) | Πλάτος της ζώνης (ελάχιστης) | Πάχος μετάλλων (α) | Εξωτερικό Dia. από τη ζώνη (γ) (λεπτό) | Μήκος των ευθειών συζεύξεων (ελάχιστων) | Μήκος των ομόκεντρων μειώνοντας συζεύξεων (ελάχιστων) |
| Β | Ε | Γ | Χ | W | Μ | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1.00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1.00 | 1.00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1.01 | 1.12 | 1.12 |
| ½ | 0,43 | 0,25 | 0,10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1.46 | 1.50 | 1.50 |
| 1 | 0,58 | 0,30 | 0,13 | 1.77 | 1.62 | 1.62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2.15 | 2.00 | 2.00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2.43 | 2.12 | 2.12 |
| 2 | 0,75 | 0,42 | 0,17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0,92 | 0,48 | 0,21 | 3.31 | 2.87 | 3.25 |
| 3 | 0,98 | 0,55 | 0,23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0,66 | 0,26 | 5.06 | 3.68 | 4.38 |
ΓΕΝΙΚΗ ΣΗΜΕΙΩΣΗ: Η μείωση των συζεύξεων μπορεί να είναι είτε κουδούνι είτε κατ' ευθείαν. Η εξωτερική διάμετρος (η) των ευθειών μειώνοντας συζεύξεων αντιστοιχεί στη μεγαλύτερη σύνδεση τελών μεγέθους της μειώνοντας συναρμολόγησης.
ΣΗΜΕΙΩΣΕΙΣ:
(α) τα σχέδια θα σχεδιαστούν για να παραγάγουν τις ρίψεις του πάχους μετάλλων που δίνονται στον πίνακα. Το πάχος μετάλλων σε κανένα σημείο θα είναι λιγότερο από 90% των τιμών που δίνονται στον πίνακα.
(β) το μήκος του νήματος μπορεί να επεκταθεί πέρα από το πλάτος της ζώνης. Εντούτοις, το ελάχιστο πάχος μετάλλων (ζ) πρέπει να διατηρηθεί στο τέλος του νήματος.
(γ) οι συζεύξεις, οι μισές συζεύξεις και η μείωση των συζεύξεων μπορούν να ενωθούν ή να μη-ενωθούν.
(δ) τα πλευρά επιτρέπονται σύμφωνα με την παράγραφο 9. Οι εφαρμόσιμες «εξωτερικές» σπασμένες γραμμές στα σχέδια δείχνουν ανωτέρω όπου τα πλευρά επιτρέπονται.
