Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | AISI 316 MSS SP-114 CL1000 3/4" Cast Socket-Welding Straight Cross |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

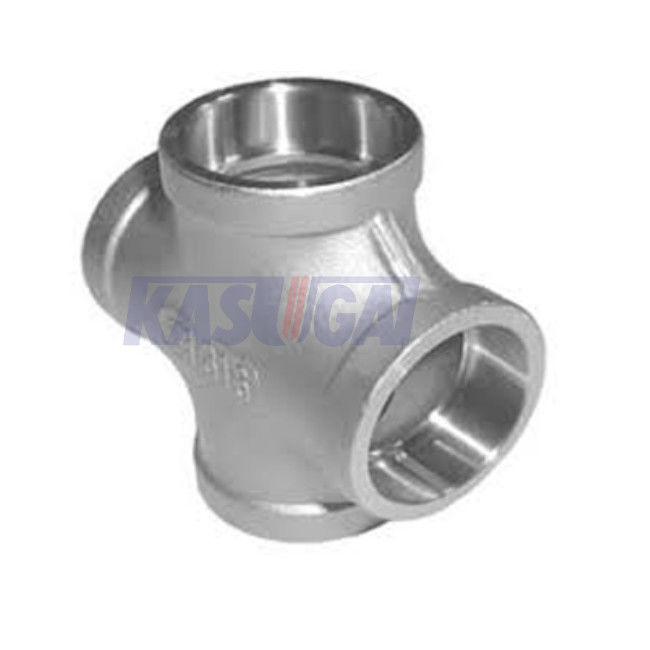

AISI 316 MSS SP-114 CL1000 3/4» χυτός ανοξείδωτο υποδοχή-ενώνοντας στενά ευθύς σταυρός
Πληροφορίες προϊόντων
| Όνομα προϊόντων | AISI 316 MSS SP-114 CL1000 3/4» χυτός ανοξείδωτο υποδοχή-ενώνοντας στενά ευθύς σταυρός |
| Τύπος συναρμολογήσεων | Υποδοχή-ενώνοντας στενά ευθύς σταυρός |
| Διαστάσεις | MSS SP-114: 2018 |
| Σειρά μεγέθους | 3/4» |
| Κατηγορία πίεσης | Κατηγορία 1000 |
| Υλικά | AISI 316/L |
Ο ευθύς σταυρός είναι μια four-way συναρμολόγηση που χρησιμοποιείται για να κάνει τις διπλές κάθετες συνδέσεις στο σωλήνα. Μοιάζει με ένα σταυροδρόμι. Οι γραμμές που συνδέουν με το κύριο τρέξιμο του σωλήνα είναι γνωστές ως «κλάδοι». Το κύριο τρέξιμο του σωλήνα καλείται συχνά «επιγραφή». Η λέξη «κατ' ευθείαν» δείχνει ότι και οι τέσσερις έξοδοι είναι το ίδιο μέγεθος σωλήνων.
Πρότυπα & υλικά: AISI 316L
Το AISI 316 και AISI 316L περιγράφουν τους ανοξείδωτους, ωστενιτικούς χάλυβες χρώμιο-νικέλιο-μολυβδαίνιου που έχουν την καλή αντίσταση στην μη-οξείδωση των οξέων και των περιεχόντων χλώριο μέσων. Λόγω της χημικής σύνθεσης, το υλικό 316 και τα υλικά 316L είναι εγγενώς αντιδιαβρωτικά κράματα μετάλλων.
Κατά προσέγγιση μέση χημική σύνθεση AISI 316/L (%)
| Βαθμός | Γ, ανώτατο | Si, ανώτατο | ΜΝ, ανώτατο | Π, ανώτατο | S, ανώτατο | Νι | Χρώμιο | Mo |
| AISI 316 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0,03 | 1.00 | 2.00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
Μηχανικές ιδιότητες AISI 316/L
| Μηχανικές ιδιότητες | 316 | 316L |
| Εκτατή δύναμη (MPA), ≥ | 515 | 485 |
| 0.2%Yield εκτατή δύναμη (MPA), ≥ | 205 | 170 |
| Επιμήκυνση σε 50mm (2 μέσα.) (%), ≥ | 40 | 40 |
| Σκληρότητα Brinell (HBW), ≤ | 217 | 217 |
| Rockwell σκληρότητα (HRBW), ≤ | 95 | 95 |
SP-114 διαστάσεις της κατηγορίας 1000 επεξεργασμένες υποδοχή-ενώνοντας στενά συναρμολογήσεις (στις ίντσες)
| NPS | Αγκώνες, γράμματα Τ & σταυροί κέντρο--τελών | Κέντρο--τέλος 45 αγκώνεςο | Η υποδοχή άντεξε (λεπτό)/(μέγιστο) |
Άντεξε Dia. (ελάχιστο)/(μέγιστο) |
Βάθος υποδοχών (ελάχιστο) | Πάχος μετάλλων | Εξωτερική ζώνη Dia. (λεπτό) | Πλήρες μήκος συζεύξεων (ελάχιστο) | Ύψος ΚΑΠ (ελάχιστο) | Επίπεδης κορυφής πάχος ΚΑΠ (ελάχιστο) |
| Α | Γ | Sb | BD | SD | Γ | H1 | W | Π | G1 | |
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1.30 | 1.50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1.86 | 2.00 | 1.62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2.50 | 1.75 | 0,22 |
