Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO; PED |

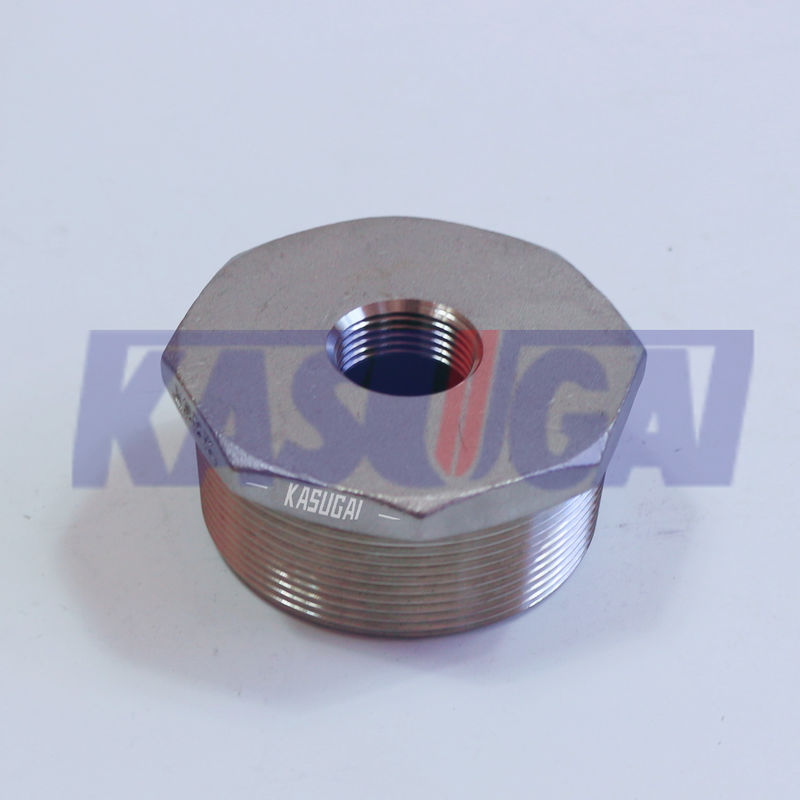

| Αριθμό μοντέλου | ASTM A351 MSS SP-114 CL1000 Ανοξείδωτο ατσάλι με σπείρωμα εξάγωνο δακτύλιο κεφαλής |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
ASTM A351 MSS SP-114 CL1000 Σιδηρούχιο χυτοχάλυβα
Πληροφορίες για το προϊόν
· Κατασκευάζεται από ανοξείδωτο χάλυβα μέσω της χύτευσης, προσφέροντας αντοχή, αντοχή στη διάβρωση και μακροζωία.
· Διαθέτει αρσενικά νήματα στο εξωτερικό και εξαγωνική κεφαλή για εύκολη εγκατάσταση με κλειδί ή πρίζα.
· Χρησιμοποιείται σε υδραυλικά, βιομηχανικά και εμπορικά συστήματα όπου απαιτούνται μεταβάσεις μεγέθους σωλήνων ή επέκτασης.
| Ονομασία του προϊόντος |
ASTM A351 MSS SP-114 CL1000 Σιδηρούχιο χυτοχάλυβα
|
| Τύποι νήματος | ΑΣΜΕ Β1.20.1 (ΣΔΕ) |
| Μέγεθος | MSS SP-114 |
| Πεδίο μεγέθους | 1/4 ∆ έως 4 ∆ |
| Τάξη πίεσης | Τάξη 1000 |
| Υλικά | ΑΣTM A351 ((CF8/CF8M) |
· Πλεονεκτήματα
o Αντίσταση στη διάβρωση: Η κατασκευή από ανοξείδωτο χάλυβα παρέχει εξαιρετική αντίσταση στη διάβρωση και τη σκουριά.
• Δυνατότητα: εξασφαλίζει μακροχρόνια σύνδεση και αξιόπιστη απόδοση σε διάφορα περιβάλλοντα.
Εύκολη εγκατάσταση: Ο σχεδιασμός της εξαγωνικής κεφαλής επιτρέπει την εύκολη σύσφιξη και αφαίρεση με τη χρήση τυποποιημένων εργαλείων.
Πρότυπα και υλικά: ASTM A351 CF8 και CF8M
Τα ASTM A351 CF8 και CF8M είναι austenitic ανοξείδωτο χάλυβα, παρουσιάζουν καλή αντοχή και ευελιξία.Το CF8 χρησιμοποιείται επίσης στις πυρηνικές και αμυντικές βιομηχανίες..
Χημική σύνθεση (%)
| Αξία | Γ | Μ | Αρ | Μo | Νι | Φε | Κου |
| CF8 | 0-0. Δεν ξέρω.08 | 0-1.5 | 18-21 | 0-0. Δεν ξέρω.5 | 9-11 | Μπαλ | 0.00-0.00 |
| CF8M | 0-0. Δεν ξέρω.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Μπαλ | 0.00-0.00 |
ASTM A351 CF8/CF8M Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης (ksi) |
Δύναμη απόδοσης (ksi) |
Επέκταση (%) |
Σκληρότητα (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Διάμετρος των σφυρηλατημένων έλκηθρων οκταγωνικών κεφαλών της κλάσης 1000 (ίντσες)
| Εθνικό ΕΣΠ | Διάρκεια εξωτερικού νήματος (μίν.) | Διάρκεια εσωτερικού νήματος (μίν.) | Υψόμετρος κεφαλιού (μίν.) | Ονομαστικό πλάτος σε επίπεδα(β) |
| Α | Τ | D | Γ | |
| 1⁄4 × 1⁄8 | 0.44 | 0.26 | 0.12 | ⅝ |
| 3⁄8 × 1⁄8 | 0.50 | 0.40 | 0.16 | 11/16(α) |
| 3⁄8 × 1⁄4 | 0.50 | 0.40 | 0.16 | 11/16(α) |
| 1⁄2 × 1⁄8 | 0.56 | 0.26 | 0.19 | ⅞ |
| 1⁄2 × 1⁄4 | 0.56 | 0.40 | 0.19 | ⅞ |
| 1⁄2 × 3⁄8 | 0.56 | 0.41 | 0.19 | ⅞ |
| 3⁄4 ×1⁄8 | 0.62 | 0.26 | 0.22 | 1 1/16(α) |
| 3⁄4 × 1⁄4 | 0.62 | 0.40 | 0.22 | 1 1/16(α) |
| 3⁄4 × 3⁄8 | 0.62 | 0.41 | 0.22 | 1 1/16(α) |
| 3⁄4 ×1⁄2 | 0.62 | 0.53 | 0.22 | 1 1/16(α) |
| 1 × 1⁄8 | 0.75 | 0.26 | 0.25 | 1⅜ |
| 1 × 1⁄4 | 0.75 | 0.40 | 0.25 | 1⅜ |
| 1 × 3⁄8 | 0.75 | 0.41 | 0.25 | 1⅜ |
| 1 × 1⁄2 | 0.75 | 0.53 | 0.25 | 1⅜ |
| 1 × 3⁄4 | 0.75 | 0.55 | 0.25 | 1⅜ |
| 11⁄4 × 1⁄4 | 0.81 | 0.40 | 0.28 | 1¾ |
| 11⁄4 × 3⁄8 | 0.81 | 0.41 | 0.28 | 1¾ |
| 11⁄4 ×1⁄2 | 0.81 | 0.53 | 0.28 | 1¾ |
| 11⁄4 × 3⁄4 | 0.81 | 0.55 | 0.28 | 1¾ |
| 11⁄4 ×1 | 0.81 | 0.68 | 0.28 | 1¾ |
| 1 1⁄2 × 1⁄4 | 0.81 | 0.40 | 0.31 | 2 |
| 11⁄2 × 3⁄8 | 0.81 | 0.41 | 0.31 | 2 |
| 11⁄2 ×1⁄2 | 0.81 | 0.53 | 0.31 | 2 |
| 1 1⁄2 × 3⁄4 | 0.81 | 0.55 | 0.31 | 2 |
| 11⁄2 × 1 | 0.81 | 0.68 | 0.31 | 2 |
| 11⁄2 × 11⁄4. | 0.81 | 0.71 | 0.31 | 2 |
| 2 × 1⁄4 | 0.88 | 0.40 | 0.34 | 2½ |
| 2 × 3⁄8 | 0.88 | 0.41 | 0.34 | 2½ |
| 2 × 1⁄2 | 0.88 | 0.53 | 0.34 | 2½ |
| 2 × 3⁄4 | 0.88 | 0.55 | 0.34 | 2½ |
| 2 × 1 | 0.88 | 0.68 | 0.34 | 2½ |
| 2 × 11⁄4 | 0.88 | 0.71 | 0.34 | 2½ |
| 2 × 11⁄2 | 0.88 | 0.72 | 0.34 | 2½ |
| 21⁄2 ×1⁄2 | 1.06 | 0.53 | 0.38 | 3 |
| 21⁄2 × 3⁄4 | 1.06 | 0.55 | 0.38 | 3 |
| 21⁄2 × 1 | 1.06 | 0.68 | 0.38 | 3 |
| 21⁄2 × 11⁄4 | 1.06 | 0.71 | 0.38 | 3 |
| 21⁄2 × 11⁄2 | 1.06 | 0.72 | 0.38 | 3 |
| 21⁄2 ×2 | 1.06 | 0.76 | 0.38 | 3 |
| 3 × 1⁄2 | 1.12 | 0.53 | 0.41 | 3½ |
| 3 × 3⁄4 | 1.12 | 0.55 | 0.41 | 3½ |
| 3 × 1 | 1.12 | 0.68 | 0.41 | 3½ |
| 3 × 11⁄4 | 1.12 | 0.71 | 0.41 | 3½ |
| 3 × 11⁄2 | 1.12 | 0.72 | 0.41 | 3½ |
| 3 × 2 | 1.12 | 0.76 | 0.41 | 3½ |
| 3 × 21⁄2 | 1.12 | 1.14 | 0.41 | 3½ |
| 4 × 1 | 1.25 | 0.68 | 0.50 | 4⅝ |
| 4 × 11⁄4 | 1.25 | 0.71 | 0.50 | 4⅝ |
| 4 × 11⁄2 | 1.25 | 0.72 | 0.50 | 4⅝ |
| 4 × 2 | 1.25 | 0.76 | 0.50 | 4⅝ |
| 4 × 21⁄2 | 1.25 | 1.14 | 0.50 | 4⅝ |
| 4 × 3 | 1.25 | 1.20 | 0.50 | 4⅝ |
Σημειώσεις:
(α) Όταν κατασκευάζονται από ράβδους· οι διαστάσεις μπορούν να είναι 3⁄4 και 11⁄8 ίντσες, αντίστοιχα, προκειμένου να χρησιμοποιούνται κανονικά μεγέθη ράβδων.
(β) Οι κατασκευαστές που εφαρμόζουν ανοχές πρέπει να εξασφαλίζουν ότι οι διαστάσεις θα ταιριάζουν με τα συνηθισμένα εργαλεία των ΗΠΑ.
