| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | Τετράγωνο βύσμα κεφαλής με σπείρωμα AISI 304 MSS SP-114 CL1000 από ανοξείδωτο χάλυβα |
| Έγγραφο | Βιβλίο του προϊόντος PDF |
AISI 304 MSS SP-114 CL1000 Σιδηρούχιο χυτοχάλυβα
Πληροφορίες για το προϊόν

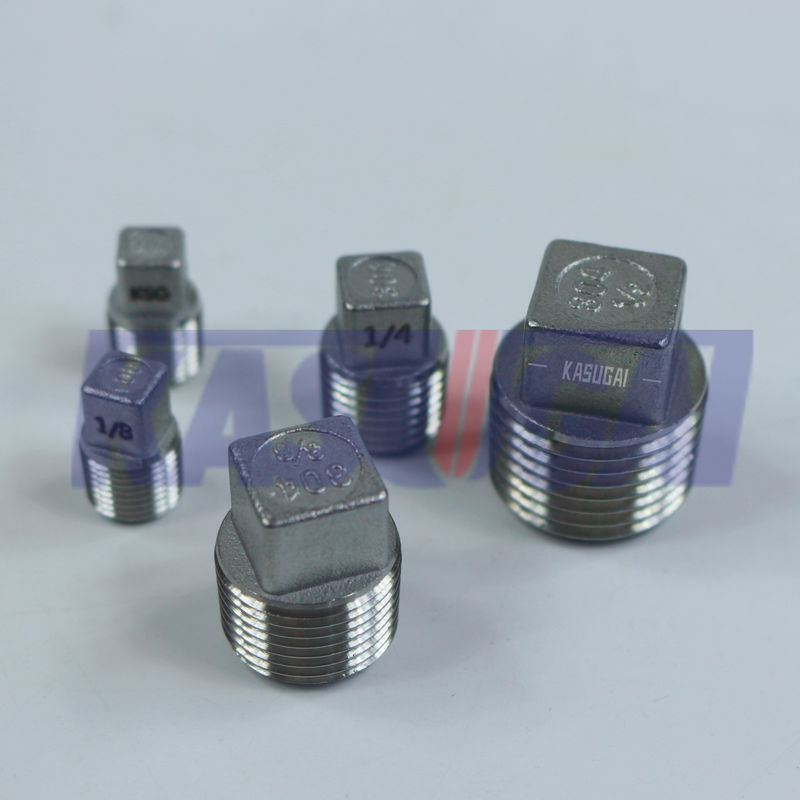

· Η πρίζα διαθέτει αρσενικά νήματα στο εξωτερικό και μια τετράγωνη κεφαλή στο ένα άκρο για εύκολη εγκατάσταση και αφαίρεση με κλειδί ή πρίζα.
· Χρησιμοποιείται για το κλείσιμο ενός σωλήνα ή για την ασφαλή τοποθέτηση σε ένα σύστημα με νήματα.
· Συνιστάται τακτική επιθεώρηση για διαρροές ή σημάδια διάβρωσης, ώστε να εξασφαλίζεται η ακεραιότητα του συστήματος.
· Ο περιοδικός καθαρισμός μπορεί να συμβάλει στη διατήρηση της εμφάνισης και της απόδοσης του τετράγωνου πλέγματος κεφαλής από ανοξείδωτο χάλυβα.
| Ονομασία του προϊόντος | AISI 304 MSS SP-114 CL1000 Σιδηρούχιο χυτοχάλυβα |
| Τύποι νήματος | ΑΣΜΕ Β1.20.1 ((NPT), Β S 21 (NSPT), DIN2999/259 |
| Μέγεθος | MSS SP-114 |
| Πεδίο μεγέθους | 1/8" έως 4" |
| Τάξη πίεσης | Τάξη 1000 NPT |
| Υλικά | AISI 304/L |
Πλεονεκτήματα:
·Αντίσταση στη διάβρωση: Η κατασκευή από ανοξείδωτο χάλυβα παρέχει εξαιρετική αντοχή στη διάβρωση και τη σκουριά.
·Δυνατότητα: προσφέρει μακροζωία και αντοχή, εξασφαλίζοντας αξιόπιστο κλείσιμο για σωλήνες ή εξαρτήματα.
·Εύκολη εγκατάσταση: Η τετράγωνη σχεδίαση της κεφαλής επιτρέπει την εύκολη σύσφιξη και αφαίρεση με τη χρήση τυποποιημένων εργαλείων.
·Ασφαλές κλείσιμο: Παρέχει στενή και χωρίς διαρροές σφραγίδα όταν εγκαθίσταται σωστά.
Χημική σύνθεση (%)
| Αξία | C, μέγιστο | Αρ | Mn, μέγιστο | Νι | Π, μέγιστο | S, μέγιστο | Ναι, το μέγιστο |
| ΑΙΣΙ 304 | 0.08 | 18~20 | 2 | 8 με 10.5 | 0.045 | 0.03 | 1 |
| ΑΙΣΙ 304L | 0.03 | 18~20 | 2 | 8 έως 12 | 0.045 | 0.03 | 1 |
AISI 304/L Μηχανικές ιδιότητες
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β. | 70 | 82 |
| Σκληρότητα, Βίκερς. | 129 | 159 |
| Τρακτική αντοχή, απόλυτη | 505 MPa | 564 MPa |
| Δυνατότητα τράβηξης, απόδοση | 215 MPa | 210 MPa |
| Αμήκρυνση κατά τη διάσπαση | 70% | 58% |
| Μοντέλο ελαστικότητας | 193 έως 200 GPa | 193 έως 200 GPa |
| Επίδραση Charpy | 325 J | 216J |
MSS SP-114 Διάμετροι των τετραγωνικών κορφών κεφαλής σφυρηλατημένου νήματος κλάσης 1000 (ίντσες)
| Εθνικό ΕΣΠ | Διάρκεια νήματος (μίν.) | Υψόμετρος κεφαλιού (μίν.) | Ονομαστικό πλάτος σε επίπεδα(β) | Μοντέλο(α) |
| Α | Β | Γ | G | |
| ⅛ | 0.38 | 0.25 | 9/32 | 0.19 |
| ¼ | 0.44 | 0.25 | 3/8 | 0.19 |
| ⅜ | 0.50 | 0.31 | 7/16 | 0.19 |
| ½ | 0.56 | 0.38 | 9/16 | 0.25 |
| ¾ | 0.62 | 0.44 | 5/8 | 0.25 |
| 1 | 0.75 | 0.50 | 13/16 | 0.38 |
| 1¼ | 0.81 | 0.56 | Τι είναι; 15/16 | 0.38 |
| 1½ | 0.81 | 0.62 | 1⅛ | 0.44 |
| 2 | 0.88 | 0.69 | 1 5/16 | 0.50 |
| 2½ | 1.06 | 0.75 | 1½ | 0.62 |
| 3 | 1.12 | 0.81 | 1 11/16 | 0.75 |
| 4 | 1.25 | 1.00 | 2½ | 0.88 |
Σημείωση:
α) Οι κατασκευαστές εφαρμόζουν ανοχές που εξασφαλίζουν ότι οι διαστάσεις θα ταιριάζουν με τα συνηθισμένα εργαλεία των ΗΠΑ.
