CF8 Κουμπλένιο με νήματα
, ASTM A351 Κουμπλένιο με νήματα
ASTM A351 CF8 MSS SP-114 CL150 1» χυτή περασμένη κλωστή ενωμένη σύζευξη ¼
ΑΣΤΜ A351 CF8 MSS SP-114 CL150 11⁄4 ∆υστυχώς χυτοειδής έλξη με νήματα
Πληροφορίες για το προϊόν

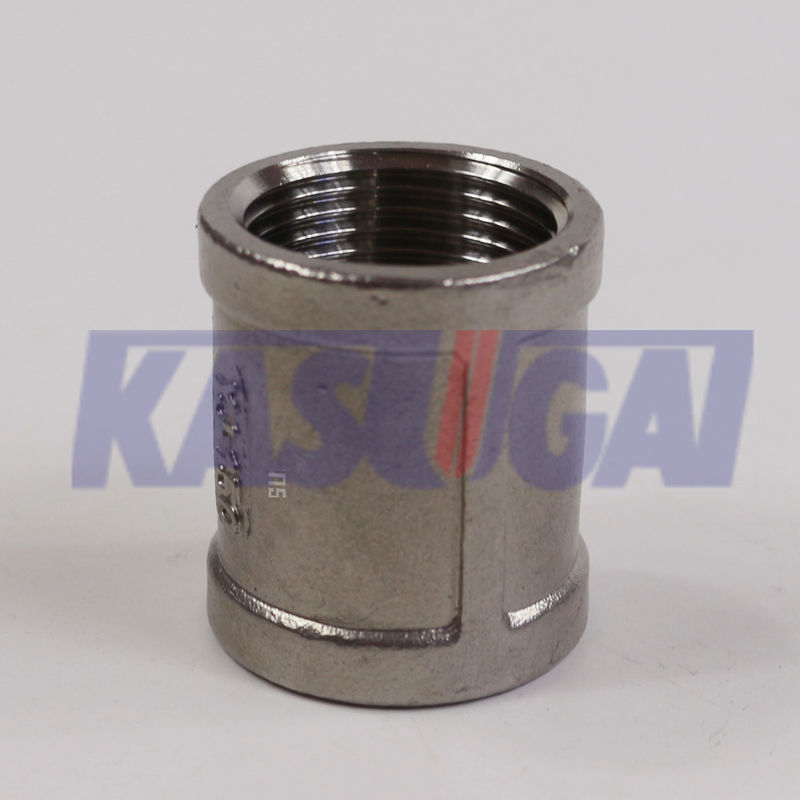

ΑΤυλιγμένο συσσωρευτικό με νήματαείναι ένας τύπος ζεύξης που χρησιμοποιείται σε συστήματα σωλήνων για τη σύνδεση δύο σωλήνων με νήματα.
· Η ζεύξη έχει σχεδιαστεί με θηλυκά νήματα στο εσωτερικό ώστε να ταιριάζει με τα αρσενικά νήματα στις άκρες των σωλήνων που συνδέει.
· Συνήθως έχει ένα εξωτερικό με λωρίδες ή ράβδους για αυξημένη πρόσφυση και για να παρέχει μια επιφάνεια για την στενή σύσφιξη της ζεύξης.
| Ονομασία του προϊόντος |
ΑΣΤΜ A351 CF8 MSS SP-114 CL150 11⁄4 ∆υστυχώς χυτοειδής έλξη με νήματα |
| Τύποι νήματος |
ΑΣΜΕ Β1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Μέγεθος |
MSS SP-114 |
| Πεδίο μεγέθους |
11⁄4. |
| Τάξη πίεσης |
Τάξη 150, 1000, 2000, 3000, 6000 και 9000 |
| Υλικά |
ΑΣTM A351 CF8 |
ΑΣTM A351 CF8 και CF8M
Τα ASTM A351 CF8 και CF8M είναι austenitic ανοξείδωτο χάλυβα, παρουσιάζουν καλή αντοχή και ευελιξία.Το CF8 χρησιμοποιείται επίσης στις πυρηνικές και αμυντικές βιομηχανίες..
Χημική σύνθεση (%)
| Αξία |
Γ |
Μ |
Αρ |
Μo |
Νι |
Φε |
Κου |
| CF8 |
0-0. Δεν ξέρω.08 |
0-1.5 |
18-21 |
0-0. Δεν ξέρω.5 |
9-11 |
Μπαλ |
0.00-0.00 |
| CF8M |
0-0. Δεν ξέρω.08 |
0-1.5 |
18-21 |
2-3 |
9-12 |
Μπαλ |
0.00-0.00 |
ASTM A351 CF8/CF8M Μηχανικές ιδιότητες
| Αξία |
Δυνατότητα τράβηξης
(ksi)
|
Δύναμη απόδοσης
(ksi)
|
Επέκταση
(%)
|
Σκληρότητα
(Brinell)
|
| CF8 |
0.00-70 |
30 |
35 |
134-196 |
| CF8M |
0.00-70 |
30 |
30 |
146-212 |
Εφαρμογές:
· Οι συνδέσεις αυτές χρησιμοποιούνται σε διάφορα συστήματα σωλήνων για τη σύνδεση και την επέκταση των μήκων των σωλήνων.
· Συχνά συναντάται σε υδραυλικά συστήματα, συστήματα HVAC, βιομηχανικές εφαρμογές και άλλα συστήματα επεξεργασίας υγρών ή αερίων όπου χρησιμοποιούνται ρυμουλκούμενες συνδέσεις.
Διάμετροι των συσσωρευτών με ράβδους της κλάσης 150 (καθαρά και μειωτικά μεγέθη) (σε ίντσες)
| Εθνικό ΕΣΠ |
Μέγεθος νήματος(β)(μίν.) |
Διάμετρος ζώνης (μίν.) |
Μοντέλο(α) |
Έξω από το Μπάντ.(γ)(μίν.) |
Διάρκεια ευθείας ζεύξης (λεπτά) |
Διάρκεια των συγκεντρωτικών μειωτικών ζεύξεων (λεπτά) |
| Β |
Ε |
G |
H |
W |
Μ |
| ⅛ |
0.25 |
0.20 |
0.09 |
0.75 |
1.00 |
∆ |
| ¼ |
0.32 |
0.20 |
0.09 |
0.84 |
1.00 |
1.00 |
| ⅜ |
0.36 |
0.21 |
0.10 |
1.01 |
1.12 |
1.12 |
| ½ |
0.43 |
0.25 |
0.10 |
1.20 |
1.38 |
1.38 |
| ¾ |
0.50 |
0.27 |
0.12 |
1.46 |
1.50 |
1.50 |
| 1 |
0.58 |
0.30 |
0.13 |
1.77 |
1.62 |
1.62 |
| 1¼ |
0.67 |
0.34 |
0.14 |
2.15 |
2.00 |
2.00 |
| 1½ |
0.70 |
0.37 |
0.15 |
2.43 |
2.12 |
2.12 |
| 2 |
0.75 |
0.42 |
0.17 |
2.96 |
2.50 |
2.50 |
| 2½ |
0.92 |
0.48 |
0.21 |
3.31 |
2.87 |
3.25 |
| 3 |
0.98 |
0.55 |
0.23 |
4.00 |
3.18 |
3.68 |
| 4 |
1.08 |
0.66 |
0.26 |
5.06 |
3.68 |
4.38 |
Γενική σημείωση:Η εξωτερική διάμετρος (H) των ευθείων ελαττωτικών ζεύξεων πρέπει να αντιστοιχεί στην μεγαλύτερη μέγεθος άκρως σύνδεσης του ελαττωτικού εξοπλισμού.
ΣΗΜΕΙΩΣΗ:
Α) Τα σχέδια πρέπει να είναι σχεδιασμένα για την παραγωγή χυμάτων με πάχος μετάλλου που αναφέρεται στον πίνακα.
Β) Το μήκος του νήματος μπορεί να υπερβαίνει το πλάτος της ταινίας, με την επιφύλαξη του ελάχιστου πάχους του μετάλλου (G) στο τέλος του νήματος.
γ) Οι ζεύξεις, οι ημιζεύξεις και οι μειωτικές ζεύξεις μπορούν να είναι με ή χωρίς λωρίδες.
δ) Οι πλευρές επιτρέπονται σύμφωνα με το τμήμα 9. Οι εφαρμοστέες εξωτερικές σπασμένες γραμμές στα παραπάνω σχέδια δείχνουν πού επιτρέπονται οι πλευρές.
