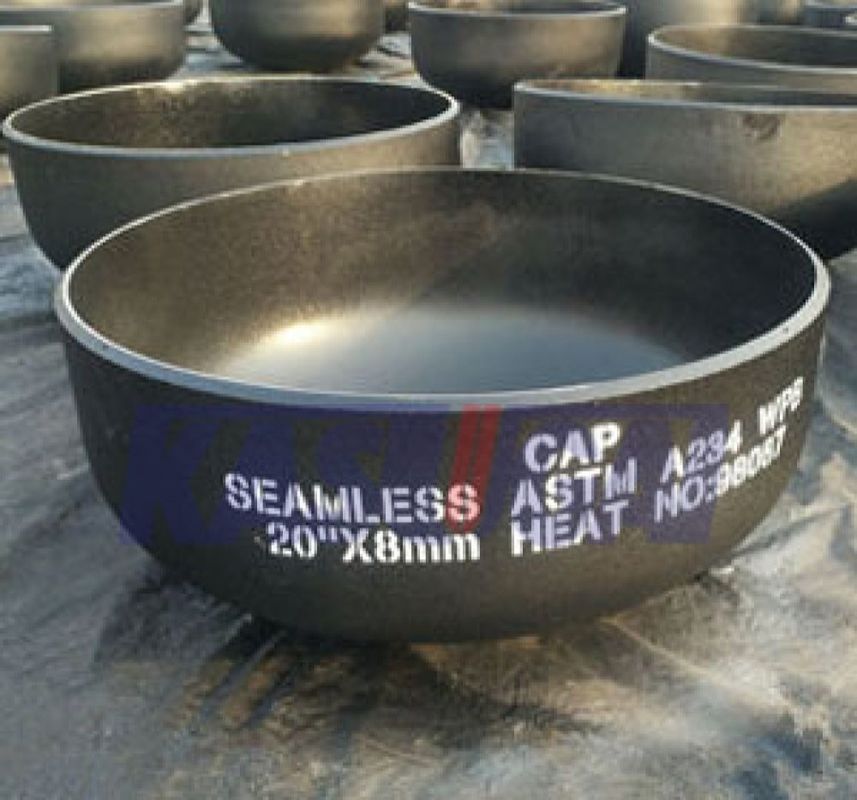

ASTM A234 Gr. WPB ASME B16.9 Τελικό κάλυμμα από ατσάλι άνθρακα
Ένα συγκολλημένο καπάκι ατσάλι άνθρακα είναι ένας τύπος σωλήνα που χρησιμοποιείται για να κλείσει το τέλος ενός σωλήνα.
Τα τερματικά καπάκια είναι συνήθως κατασκευασμένα από χάλυβα άνθρακα, ένα ανθεκτικό και ανθεκτικό υλικό που χρησιμοποιείται συνήθως σε συστήματα σωλήνων λόγω της αντοχής και της αντοχής του στη διάβρωση.
Τα συγκολλημένα καπάκια τερματισμού από χάλυβα άνθρακα είναι διαθέσιμα σε διάφορα μεγέθη για να ταιριάζουν σε διαφορετικές διαμέτρους σωλήνων και προδιαγραφές.
Πληροφορίες για το προϊόν
| Ονομασία του προϊόντος | Τελικό κάλυμμα από χάλυβα άνθρακα |
| Πεδίο μεγέθους | Από 1/2 ∆ έως 48 ∆ |
| Δάχος τοίχου | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Προδιαγραφές | ΑΣTM A234 |
| Αξία | WPB |
| Πρότυπα κατασκευής | Αρμόδια για την παρακολούθηση της χρήσης |
| Επιχρισμός | Αδιάβροχο μαύρο έλαιο ή ζεστασμένο, διαφανές έλαιο |
Εφαρμογές:
Συστήματα σωλήνων: Τα καπάκια των τερμάτων χρησιμοποιούνται σε διάφορες βιομηχανίες και εφαρμογές όπου το τέλος ενός σωλήνα πρέπει να κλείσει με ασφάλεια.
Πίεση και θερμοκρασία: Κατάλληλες για εφαρμογές με μέτρια έως υψηλή πίεση και θερμοκρασία.
Διάμετρος καπάκις άκρου ASTM A234 WPB B16.9
Στην μηχανική των σωλήνων, το καπάκι κατασκευάζεται σύμφωνα με το πρότυπο ASME B16.9 θα συγκολληθεί μέχρι το τέλος και δεν χρειάζεται να συμπεριληφθεί στο μήκος διάμετρο της διαδρομής του σωλήνα.
| Εθνικό ΕΣΠ | Υπερβολική. χμ χιλιοστό |
Ε [ΣΗΜΕΙΩΣΗ 1) ] χμ χιλιοστό |
Ε χμ χιλιοστό |
Ε1[ΣΗΜΕΙΩΣΗ 2] χμ χιλιοστό |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 28 | 711.0 28.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 30 | 762.0 30.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 32 | 813.0 32.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 34 | 864.0 34.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 36 | 914.0 36.00 |
267 10.50 |
- Ναι. | - Ναι. |
| 38 | 965.0 38.00 |
305 12.00 |
- Ναι. | - Ναι. |
| 40 | 1016.0 40.00 |
305 12.00 |
- Ναι. | - Ναι. |
| 42 | 1067.0 42.00 |
305 12.00 |
- Ναι. | - Ναι. |
| 44 | 1118.0 44.00 |
343 13.50 |
- Ναι. | - Ναι. |
| 46 | 1168.0 46.00 |
343 13.50 |
- Ναι. | - Ναι. |
| 48 | 1219.0 48.00 |
343 13.50 |
- Ναι. | - Ναι. |
*NPS: ονομαστικό μέγεθος σωλήνα· O.D: εξωτερική διάμετρος στο κούτσουρο· E: μήκος [ΣΗΜΕΙΩΣΗ 1]· E1: περιοριστικό πάχος τοίχου για μήκος· E: μήκος [ΣΗΜΕΙΩΣΗ 2].
Χημικές συνθέσεις (%)
| Αξία | Γ | Μ | Π | S | Ναι. | Αρ | Μo | Νι | Κου | V | Nb |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*Για την ASTM A234 Gr. WPB, το ισοδύναμο άνθρακα (C.E.), με βάση την ανάλυση θερμότητας και τον ακόλουθο τύπο, δεν πρέπει να είναι μεγαλύτερο από 0.50Οι τιμές C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15.
* Τα εξαρτήματα ASTM A234 WPB που κατασκευάζονται από ράβδους ή πλάκες μπορούν να περιέχουν 0,35 μέγιστο άνθρακα και τα κατασκευασμένα από σφυρηλατήματα μπορούν να περιέχουν 0,35 μέγιστο άνθρακα και 0,35 μέγιστο πυρίτιο χωρίς ελάχιστο.
*Για κάθε μείωση κατά 0,01% κάτω από το καθορισμένο μέγιστο όριο άνθρακα, επιτρέπεται αύξηση κατά 0,06% του μαγγανίου πάνω από το καθορισμένο μέγιστο όριο, έως και 1,65%.
*Το άθροισμα του χαλκού, του νικελίου, του χρωμίου και του μολυβδενίου δεν πρέπει να υπερβαίνει το 1,00%.
