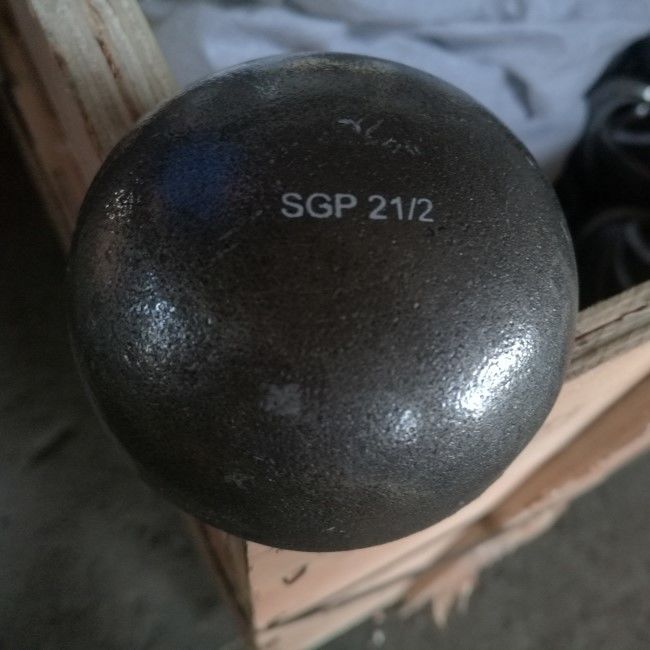

ΚΑΠ τελών χάλυβα άνθρακα ASTM A234 GR. WPB ASME B16.9
Η ΚΑΠ είναι μια συναρμολόγηση που απλοποιεί τα σφραγίζοντας δοχεία πίεσης ή τις άκρες των σωλήνων σε ένα σύστημα. Αναφέρονται επίσης ως άκρες σωλήνων επειδή ένα ASTM A234 WPB ΚΑΠ χρησιμοποιείται στο ακραίο τέλος ενός σωλήνα. Τα καλύμματα, όταν συνδέονται σωστά παρέχουν μια leak-proof σφράγιση. Ενώ διάφοροι βιομηχανικοί τομείς χρησιμοποιούν αυτές τις συναρμολογήσεις στους σωλήνες ή τα δοχεία πίεσης σφραγίδων. Τα καλύμματα σωλήνων ASTM A234 WPB μπορούν επίσης να χρησιμοποιηθούν για να αποβάλουν την παρουσία φραγμών αέρα στους σωλήνες, ιδιαίτερα στις γραμμές που φέρνουν το νερό. Συχνά, χρησιμοποιούνται για να προστατεύσουν τις άκρες ενός σωλήνα από να πάρουν παραμορφωμένοι ή πελεκημένοι από τις εξωτερικές δυνάμεις. Επιπλέον, η χρήση μιας ΚΑΠ τελών συγκόλλησης άκρης A234 WPB μπορεί να αποτρέψει τη ζημία των εσωτερικών νημάτων μέσα στο σωλήνα ή το σωλήνα.
Πληροφορίες προϊόντων
| Όνομα προϊόντων | ΚΑΠ τελών χάλυβα άνθρακα ASTM A234 GR. WPB ASME B16.9 |
| Σειρά μεγέθους | 1/2» σε 48» |
| Πάχος τοίχων | Η ΔΕΚΑΕΤΊΑ ΤΟΥ '80 SCH160S XS XXS SGP STD SCH5S SCH10S SCH40S SCH |
| Πρότυπα | ASTM A234 |
| Βαθμός | WPB |
| Πρότυπα κατασκευής | ASME B16.9 MSS-SP-43 |
| Επίστρωμα | Αντισκωρικό μαύρο έλαιο ή καυτό γαλβανισμένο, διαφανές έλαιο |
Διαστάσεις ΚΑΠ τελών ASTM A234 WPB B16.9 (χιλ.)
Η ΚΑΠ χρησιμοποιείται για να σφραγίσει ένα ανοικτό τέλος του σωλήνα. Στην εφαρμοσμένη μηχανική σωληνώσεων, η ΚΑΠ που γίνεται σύμφωνα με ASME B16.9 θα ενωθεί στενά στο τέλος και δεν θα χρειαστεί να περιληφθεί στη διάσταση μήκους του τρεξίματος του σωλήνα.
| NPS | O.D χιλ. ίντσα |
Ε [ΣΗΜΕΊΩΣΗ (1)] χιλ. ίντσα |
Ε χιλ. ίντσα |
Ε1 [ΣΗΜΕΊΩΣΗ (2)] χιλ. ίντσα |
| 1/2 | 21.3 0,84 |
25 1.00 |
4.57 0,18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0,15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0,18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0,19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0,20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0,22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0,28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0,30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0,32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0,34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0,38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0,43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0,50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0,50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0,50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0,50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0,50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0,50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0,50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0,50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0,50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
… | … |
| 28 | 711.0 28.00 |
267 10.50 |
… | … |
| 30 | 762.0 30.00 |
267 10.50 |
… | … |
| 32 | 813.0 32.00 |
267 10.50 |
… | … |
| 34 | 864.0 34.00 |
267 10.50 |
… | … |
| 36 | 914.0 36.00 |
267 10.50 |
… | … |
| 38 | 965.0 38.00 |
305 12.00 |
… | … |
| 40 | 1016.0 40.00 |
305 12.00 |
… | … |
| 42 | 1067.0 42.00 |
305 12.00 |
… | … |
| 44 | 1118.0 44.00 |
343 13.50 |
… | … |
| 46 | 1168.0 46.00 |
343 13.50 |
… | … |
| 48 | 1219.0 48.00 |
343 13.50 |
… | … |
*NPS: Ονομαστικό μέγεθος σωλήνων O.D: Εξωτερική διάμετρος στη λοξότμηση Ε: Μήκος [ΣΗΜΕΙΩΣΗ (1)] E1: Περιορισμός του πάχους τοίχων για το μήκος Ε: Μήκος [ΣΗΜΕΙΩΣΗ (2)].
Χημικές συνθέσεις ASTM A234 WPB ΚΑΠ (%)
| Βαθμός | Γ | ΜΝ | Π | S | Si | Χρώμιο | Mo | Νι | $cu | Β | NB |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 GR. WPB, το αντίτιμο άνθρακα (C.E.), βασισμένο στην ανάλυση θερμότητας και τον ακόλουθο τύπο, δεν θα είναι όχι μεγαλύτερο από 0,50. C.E. = Γ + ΜΝ/6 + (χρώμιο + Mo + Β)/5 + (Νι + $cu)/15. Οι τιμές C.E. θα αναφερθούν στην έκθεση δοκιμής.
Οι συναρμολογήσεις *ASTM A234 WPB που γίνονται από το φραγμό ή το πιάτο μπορούν να έχουν 0,35 ανώτατο άνθρακα και αυτός που γίνεται από τα σφυρηλατημένα κομμάτια μπορεί να έχει 0,35 ανώτατο άνθρακα και 0,35 ανώτατο πυρίτιο χωρίς το ελάχιστο.
*For κάθε μείωση 0,01% κάτω από το διευκρινισμένο μέγιστο άνθρακα, μια αύξηση 0,06% μαγγάνιου επάνω από το διευκρινισμένο μέγιστο θα επιτραπεί, μέχρι ένα μέγιστο 1,65%.
*The το ποσό του χαλκού, του νικελίου, του χρωμίου, και του μολυβδαίνιου δεν θα υπερβεί 1,00%
