συναρμολογήσεις χάλυβα άνθρακα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | Τετράγωνο βύσμα κεφαλής με σπείρωμα ASTM A234 ASME B16.11 υψηλής πίεσης από ανθρακούχο χάλυβα |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

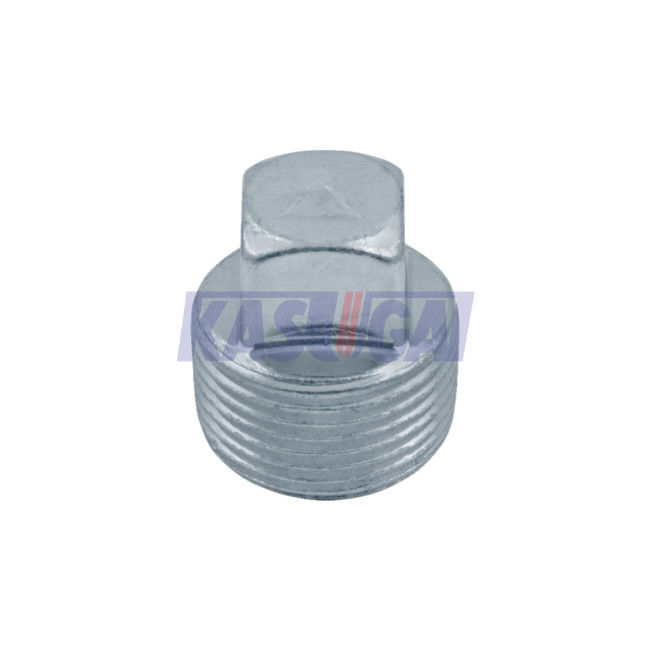

Ο χάλυβας υψηλού άνθρακα ASTM A234 ASME B16.11 πέρασε κλωστή (THD) στο τετραγωνικό επικεφαλής βούλωμα
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ο χάλυβας υψηλού άνθρακα ASTM A234 ASME B16.11 πέρασε κλωστή (THD) στο τετραγωνικό επικεφαλής βούλωμα |
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | ASME B16.11 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 2000 3000 6000 |
| Πρότυπα | ASTM A234 |
Πρότυπα & υλικά: ASTM A234 που εγκαθιστά τη χημική σύνθεση (%)
| Si | S | ΜΝ | Π | Γ | Mo | Χρώμιο | Νι | $cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Διαστάσεις του τετραγωνικού επικεφαλής βουλώματος ASME B16.11 (χιλ.)
| NPS | Ελάχιστο μήκος, Α | Ελάχιστο τετραγωνικό ύψος, Β | Ελάχιστα επίπεδα πλάτους, Γ (1) |
| ⅛ | 10 | 6 | 7.15 |
| ¼ | 11 | 6 | 9.55 |
| ⅜ | 13 | 8 | 11.11 |
| ½ | 14 | 10 | 14.29 |
| ¾ | 16 | 11 | 15.88 |
| 1 | 19 | 13 | 20.64 |
| 1 ¼ | 21 | 14 | 23.81 |
| 1 ½ | 21 | 16 | 28.58 |
| 2 | 22 | 18 | 53.34 |
| 2 ½ | 27 | 19 | 38.10 |
| 3 | 28 | 21 | 42.86 |
| 4 | 32 | 25 | 63.50 |
Γενική σημείωση: Όλες οι διαστάσεις είναι στα χιλιοστόμετρα
Σημειώσεις:
(1) η εφαρμοσμένη ανοχή του κατασκευαστή θα εξασφαλίσει ότι οι διαστάσεις θα εγκαταστήσουν την ΑΜΕΡΙΚΑΝΙΚΗ συνήθη σχεδίαση.
