| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A420 ASME B16.11 Σφυρήλατο ανθρακούχο χάλυβα υψηλής πίεσης 90 μοιρών αγκώνα με υποδοχή (SW) |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

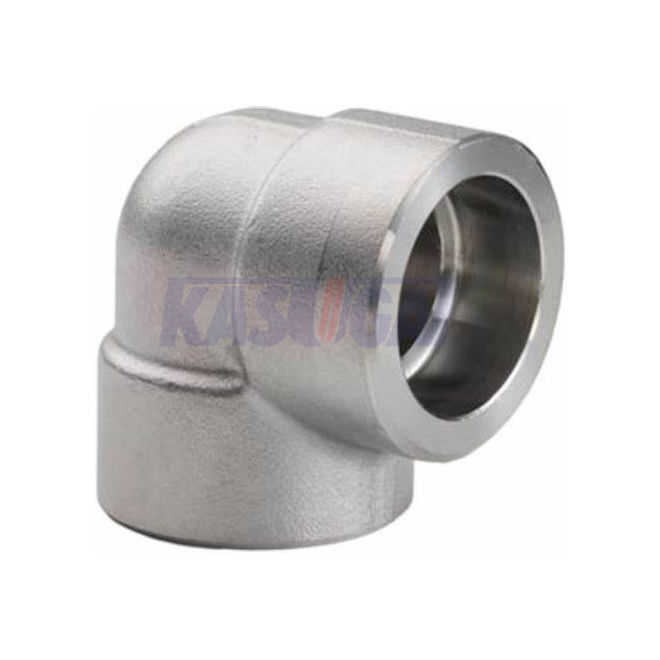

Σφυρηλατημένος χάλυβας άνθρακα ASTM A420 ASME B16.11 υψηλή πίεση αγκώνας συγκόλλησης υποδοχών 90 βαθμού (SW)
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Σφυρηλατημένος χάλυβας άνθρακα ASTM A420 ASME B16.11 υψηλή πίεση αγκώνας συγκόλλησης υποδοχών 90 βαθμού (SW) |
| Σειρά μεγέθους | 1/8 «σε 4» |
| Τύπος συναρμολογήσεων | Αγκώνας 90° συγκόλλησης υποδοχών (SW) |
| Διαστάσεις | ASME B16.11 |
| Πρότυπα | ASTM A420 |
| Κατηγορία πίεσης | Κατηγορία 3000, 6000, 9000 |
ASTM A234 που εγκαθιστά τη χημική σύνθεση (%)
| Si | S | ΜΝ | Π | Γ | Mo | Χρώμιο | Νι | $cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Διαστάσεις του αγκώνα συγκόλλησης υποδοχών 90° ASME B16.11 (SW) (χιλ.)
Τεχνικό σχέδιο του αγκώνα 90° ASME B16.11 με τις άκρες συγκόλλησης υποδοχών.
| NPS | Β μέγιστο. |
Β ελάχιστος. |
Α 3000# |
Α 6000# |
Α 9000# |
| 1/8» | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4» | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8» | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2» | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4» | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1» | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 11/4» | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 11/2» | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2» | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 21/2» | 74.4 | 73.9 | 41.0 | - | - |
| 3» | 90.3 | 89.8 | 57.0 | - | - |
| 4» | 115.7 | 115.2 | 66.5 | - |
| NPS | Γ 3000# ελάχιστος. |
Γ 6000# ελάχιστος. |
Γ 9000# ελάχιστος. |
J ελάχιστος. |
| 1/8» | 2.41 | 3.15 | - | 9.5 |
| 1/4» | 3.02 | 3.68 | - | 9.5 |
| 3/8» | 3.20 | 4.01 | - | 9.5 |
| 1/2» | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4» | 3.91 | 5.56 | 7.82 | 12.5 |
| 1» | 4.55 | 6.35 | 9.09 | 12.5 |
| 11/4» | 4.85 | 6.35 | 9.70 | 12.5 |
| 11/2» | 5.08 | 7.14 | 10.15 | 12.5 |
| 2» | 5.54 | 8.74 | 11.07 | 16.0 |
| 21/2» | 7.01 | - | - | 16.0 |
| 3» | 7.62 | - | - | 16.0 |
| 4» | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Δ, μέγιστο. | Δ, ελάχιστο. | Δ, μέγιστο. | Δ, ελάχιστο. | Δ, ανώτατο | Δ, ελάχιστο. | |
| 1/8» | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4» | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8» | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2» | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4» | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1» | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4» | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2» | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2» | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2» | 64.2 | 61.2 | - | - | - | - |
| 3» | 79.4 | 76.4 | - | - | - | - |
| 4» | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Γ, μέγιστο. | Γ, ελάχιστο. | Γ, μέγιστο. | Γ, ελάχιστο. | Γ, μέγιστο. | Γ, ελάχιστο. | |
| 1/8» | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4» | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8» | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2» | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4» | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1» | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4» | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2» | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2» | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2» | 8.76 | 7.67 | - | - | - | - |
| 3» | 9.52 | 8.30 | - | - | - | - |
| 4» | 10.69 | 9.53 | - | - | - | - |
Γενική σημείωση: οι διαστάσεις είναι όλες στο χιλιοστόμετρο
Σημειώσεις:
Α: κέντρο--κατώτατο σημείο της υποδοχής Β: η υποδοχή άντεξε τη διάμετρο Δ: άντεξε τη διάμετρο του αγκώνα Γ: πάχος τοίχων υποδοχών Γ: πάχος τοίχων σωμάτων J: βάθος υποδοχών.
