| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Αριθμό μοντέλου | ASTM A105 ASME B16.11 Εξαγωνικό βύσμα κεφαλής από ανθρακούχο χάλυβα υψηλής πίεσης με σπείρωμα (THD) |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

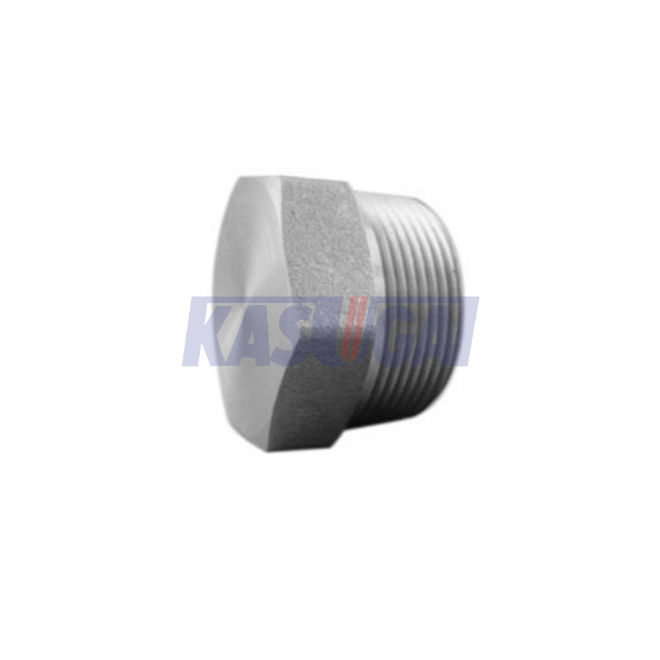

ASTM A105 ASME B16.11 υψηλού άνθρακα επικεφαλής βούλωμα δεκαεξαδικού χάλυβα περασμένο κλωστή
Πληροφορίες προϊόντων
| Όνομα προϊόντων | ASTM A105 ASME B16.11 υψηλού άνθρακα επικεφαλής βούλωμα δεκαεξαδικού χάλυβα περασμένο κλωστή (THD) |
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | ASME B16.11 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 2000 6000 9000 |
| Πρότυπα | ASTM A105 |
Πρότυπα & υλικά: ASTM A105 που εγκαθιστά τη χημική σύνθεση (%)
| Κατηγορία χάλυβα |
Γ ανώτατος |
Si | ΜΝ |
Π ανώτατος |
S ανώτατος |
Νι ανώτατος |
Χρώμιο ανώτατος |
Mo ανώτατος |
Β ανώτατος |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Διαστάσεις του επικεφαλής βουλώματος δεκαεξαδικού ASME B16.11 (χιλ.)
| NPS | Ελάχιστο μήκος, Α | Ονομαστικά επίπεδα πλάτους, Φ (1) | Ελάχιστο ύψος δεκαεξαδικού, Χ |
| ⅛ | 10 | 11.11 | 6 |
| ¼ | 11 | 15.88 | 6 |
| ⅜ | 13 | 17.46 | 8 |
| ½ | 14 | 22.23 | 8 |
| ¾ | 16 | 26.99 | 10 |
| 1 | 19 | 34.93 | 10 |
| 1 ¼ | 21 | 44.45 | 14 |
| 1 ½ | 21 | 50.80 | 16 |
| 2 | 22 | 63.50 | 18 |
| 2 ½ | 27 | 76.20 | 19 |
| 3 | 28 | 88.90 | 21 |
| 4 | 32 | 117.48 | 25 |
Γενική σημείωση: Όλες οι διαστάσεις είναι στα χιλιοστόμετρα
Σημειώσεις:
(1) εφαρμοσμένη ανοχή του κατασκευαστή θα εξασφαλίσει ότι οι διαστάσεις θα εγκαταστήσουν την ΑΜΕΡΙΚΑΝΙΚΗ συνήθη σχεδίαση.
