| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | AISI 304 MSS SP-114 CL1000 από ανοξείδωτο χάλυβα χυτή υποδοχή-συγκόλληση καπάκι |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

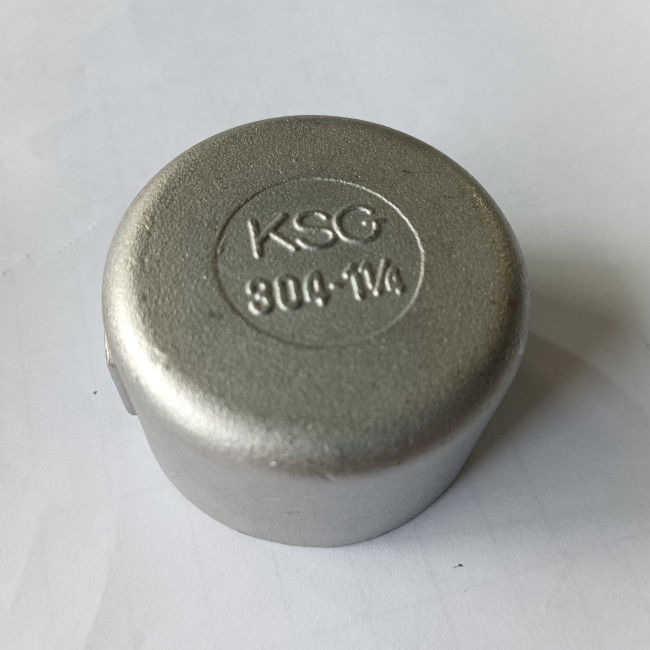

AISI 304 MSS SP-114 CL1000 από ανοξείδωτο χάλυβα χυτή υποδοχή-συγκόλληση καπάκι
Πληροφορίες Προϊόντος
| Ονομασία προϊόντος | AISI 304 MSS SP-114 CL1000 από ανοξείδωτο χάλυβα χυτή υποδοχή-συγκόλληση καπάκι |
| Τύπος τοποθέτησης | Πρίζα-Συγκόλληση Καπάκι |
| Διαστάσεις | MSS SP-114:2018 |
| Εύρος μεγέθους | 1¼” |
| Κατηγορία πίεσης | Κατηγορία 1000 |
| Υλικά | AISI 304/L |
Standard & Υλικά:AISI 304/L
Το SAE/ANSI 304 (AISI 304) είναι ο πιο συχνά διαθέσιμος και χρησιμοποιούμενος τύπος ανοξείδωτου χάλυβα.Αναφέρεται επίσης ως ανοξείδωτος χάλυβας 18/8, ανοξείδωτος χάλυβας Α2 (σύμφωνα με το ISO 3506) ή 304S15 (σύμφωνα με το Βρετανικό Πρότυπο).Αυτό είναι ένα ωστενιτικό κράμα χρωμίου-νικελίου που πρακτικά σημαίνει ότι έχει πολύ υψηλή αντοχή στη διάβρωση.Είναι επίσης μη μαγνητικό και δεν μπορεί να σκληρυνθεί μέσω θερμικής επεξεργασίας.Καθώς το AISI 304 μπορεί να αντέξει εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, να κατεργαστεί και να συγκολληθεί σχετικά εύκολα, είναι πολύ δημοφιλές για ένα ευρύ φάσμα εφαρμογών.
AISI 304/L Χημική Σύνθεση (%)
| Βαθμός | C, μέγ | Cr | Mn, μέγ | Ni | Ρ, μέγ | S, μέγ | Si, μέγ |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10,5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
AISI 304/L Μηχανικές Ιδιότητες
| Μηχανικές ιδιότητες | 304 | 304 λίτρα |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell B | 70 | 82 |
| Σκληρότητα, Vickers | 129 | 159 |
| Αντοχή σε εφελκυσμό, Απόλυτη | 505 MPa | 564 MPa |
| Αντοχή εφελκυσμού, Απόδοση | 215 MPa | 210 MPa |
| Επιμήκυνση στο Break | 70% | 58% |
| Μέτρο ελαστικότητας | 193~200 GPa | 193~200 GPa |
| Charpy Impact | 325 J | 216J |
SP-114 Διαστάσεις κλάσης 1000 σφυρήλατα εξαρτήματα συγκόλλησης υποδοχών (σε ίντσες)
| NPS | Αγκώνες, μπλουζάκια και σταυροί από το κέντρο μέχρι το τέλος | Από κέντρο σε άκρο 45οΑγκώνες | Οπή υποδοχής (ελάχ.)/(μέγ.) |
Μπόρε Ντία. (ελάχ.)/(μέγ.) |
Βάθος υποδοχής (ελάχ.) | Πάχος μετάλλου | Εκτός Band Dia.(ελάχ.) | Πλήρες μήκος ζεύξης (ελάχ.) | Ύψος καπακιού (ελάχ.) | Επίπεδο πάχος καπακιού (ελάχ.) |
| ΕΝΑ | ντο | SB | BD | SD | σολ | H1 | W | Π | G1 | |
| ⅛ | 0,81 | 0,69 | 0,420/0,440 | 0,227/0,337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0,555/0,575 | 0,380/0,440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0,690/0,710 | 0,515/0,575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0,855/0,875 | 0,644/0,704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0,854/0,914 | 0,37 | 0,12 | 1.30 | 1,50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2.00 | 1.62 | 0,17 | ||
| 1½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2,50 | 1,75 | 0,22 |
