Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | AISI 304 MSS SP-114 CL150 2 ανοξείδωτο ″ χυτό πέρασε κλωστή στην μη-ενωμένη σύζευξη |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

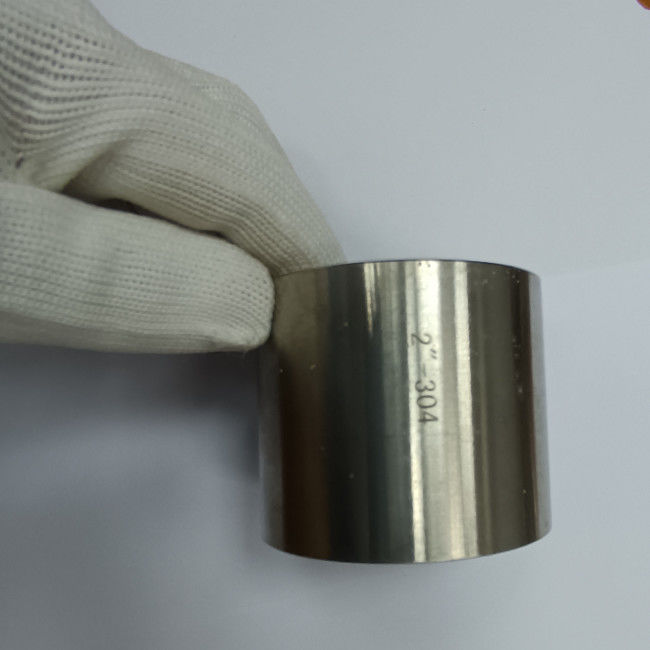

AISI 304 MSS SP-114 CL150 2 ανοξείδωτο ″ χυτό πέρασε κλωστή στην μη-ενωμένη σύζευξη
Πληροφορίες προϊόντων
| Όνομα προϊόντων | AISI 304 MSS SP-114 CL150 2 ανοξείδωτο ″ χυτό πέρασε κλωστή στην μη-ενωμένη σύζευξη |
| Τύποι νημάτων | ASME B1.20.1 (NPT) |
| Διαστάσεις | MSS SP-114 |
| Σειρά μεγέθους | 1 ¼ |
| Κατηγορία πίεσης | Κατηγορία 150 NPT |
| Υλικά | AISI 304/L |
Πρότυπα & υλικά: AISI 304/L
Το SAE/ANSI 304 (AISI 304) είναι ο συνηθέστερα διαθέσιμος και χρησιμοποιημένος τύπος ανοξείδωτου. Αναφέρεται επίσης ως 18/8 ανοξείδωτο, ανοξείδωτο A2 (σύμφωνα με το ISO 3506), ή 304S15 (σύμφωνα με τα βρετανικά πρότυπα). Αυτό είναι ένα ωστενιτικό κράμα χρώμιο-νικελίου που ουσιαστικά σημαίνει ότι έχει μια πολύ υψηλή αντίσταση διάβρωσης. Είναι επίσης nonmagnetic και δεν μπορεί να μέσω της θερμικής επεξεργασίας. Δεδομένου ότι AISI 304 μπορεί να αντισταθεί τα εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, να επεξεργαστεί στη μηχανή και να ενωθεί στενά σχετικά εύκολο, είναι πολύ δημοφιλές για ένα ευρύ φάσμα των εφαρμογών.
Χημική σύνθεση AISI 304/L (%)
| Βαθμός | Γ, ανώτατο | Χρώμιο | ΜΝ, ανώτατο | Νι | Π, ανώτατο | S, ανώτατο | Si, ανώτατο |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Μηχανικές ιδιότητες AISI 304/L
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β | 70 | 82 |
| Σκληρότητα, Vickers | 129 | 159 |
| Εκτατή δύναμη, τελευταία | MPA 505 | 564 MPA |
| Εκτατή δύναμη, παραγωγή | MPA 215 | MPA 210 |
| Επιμήκυνση στο σπάσιμο | 70% | 58% |
| Συντελεστής της ελαστικότητας | 193~200 GPa | 193~200 GPa |
| Αντίκτυπος Charpy | 325 J | 216J |
Οι διαστάσεις της κατηγορίας 150 πετούν την περασμένη κλωστή σύζευξη (κατ' ευθείαν και μειώνοντας τα μεγέθη) (στις ίντσες)
| NPS | Μήκος του νήματος (β) (λεπτό) | Πλάτος της ζώνης (ελάχιστης) | Πάχος μετάλλων (α) | Εξωτερικό Dia. από τη ζώνη (γ) (λεπτό) | Μήκος των ευθειών συζεύξεων (ελάχιστων) | Μήκος των ομόκεντρων μειώνοντας συζεύξεων (ελάχιστων) |
| Β | Ε | Γ | Χ | W | Μ | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1.00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1.00 | 1.00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1.01 | 1.12 | 1.12 |
| ½ | 0,43 | 0,25 | 0,10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1.46 | 1.50 | 1.50 |
| 1 | 0,58 | 0,30 | 0,13 | 1.77 | 1.62 | 1.62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2.15 | 2.00 | 2.00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2.43 | 2.12 | 2.12 |
| 2 | 0,75 | 0,42 | 0,17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0,92 | 0,48 | 0,21 | 3.31 | 2.87 | 3.25 |
| 3 | 0,98 | 0,55 | 0,23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0,66 | 0,26 | 5.06 | 3.68 | 4.38 |
ΓΕΝΙΚΗ ΣΗΜΕΙΩΣΗ: Η μείωση των συζεύξεων μπορεί να είναι είτε κουδούνι είτε κατ' ευθείαν. Η εξωτερική διάμετρος (η) των ευθειών μειώνοντας συζεύξεων αντιστοιχεί στη μεγαλύτερη σύνδεση τελών μεγέθους της μειώνοντας συναρμολόγησης.
ΣΗΜΕΙΩΣΕΙΣ:
(α) τα σχέδια θα σχεδιαστούν για να παραγάγουν τις ρίψεις του πάχους μετάλλων που δίνονται στον πίνακα. Το πάχος μετάλλων σε κανένα σημείο θα είναι λιγότερο από 90% των τιμών που δίνονται στον πίνακα.
(β) το μήκος του νήματος μπορεί να επεκταθεί πέρα από το πλάτος της ζώνης. Εντούτοις, το ελάχιστο πάχος μετάλλων (ζ) πρέπει να διατηρηθεί στο τέλος του νήματος.
(γ) οι συζεύξεις, οι μισές συζεύξεις και η μείωση των συζεύξεων μπορούν να ενωθούν ή να μη-ενωθούν.
(δ) τα πλευρά επιτρέπονται σύμφωνα με την παράγραφο 9. Οι εφαρμόσιμες «εξωτερικές» σπασμένες γραμμές στα σχέδια δείχνουν ανωτέρω όπου τα πλευρά επιτρέπονται.
