Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | AISI 304 MSS SP-114 Class 150 Cast Threaded Caps |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

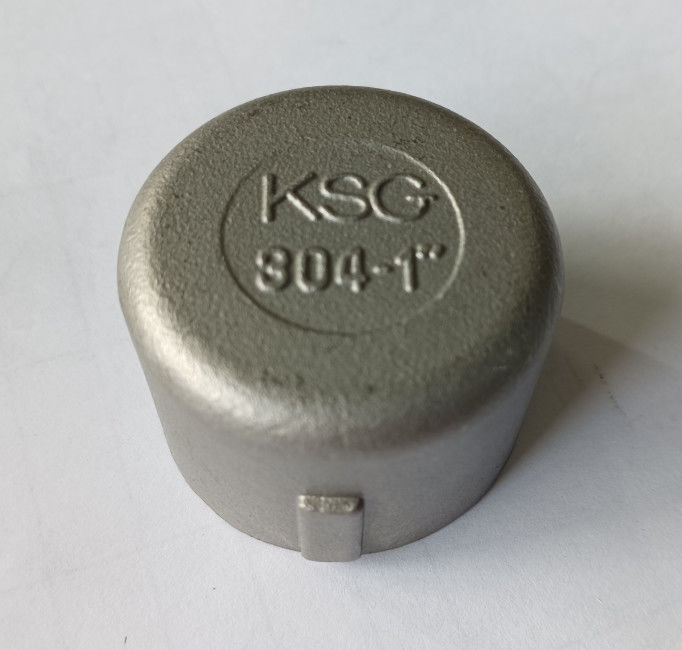

AISI 304 MSS SP-114 κατηγορία 150 χυτά περασμένα κλωστή καλύμματα
Πληροφορίες προϊόντων
| Όνομα προϊόντων | AISI 304 MSS SP-114 κατηγορία 150 χυτά περασμένα κλωστή καλύμματα |
| Σειρά μεγέθους | 1/8» σε 4» |
| Τύπος νημάτων | ASME B1.20.1 |
| Πρότυπα | AISI 304/L |
| Κατηγορία πίεσης | Κατηγορία 150 NPT |
| Διαστάσεις | MSS SP-114 |
Πρότυπα & υλικά: AISI 304L
Το SAE/ANSI 304 (AISI 304) είναι ο συνηθέστερα διαθέσιμος και χρησιμοποιημένος τύπος ανοξείδωτου. Αναφέρεται επίσης ως 18/8 ανοξείδωτο, ανοξείδωτο A2 (σύμφωνα με το ISO 3506), ή 304S15 (σύμφωνα με τα βρετανικά πρότυπα). Αυτό είναι ένα ωστενιτικό κράμα χρώμιο-νικελίου που ουσιαστικά σημαίνει ότι έχει μια πολύ υψηλή αντίσταση διάβρωσης. Είναι επίσης nonmagnetic και δεν μπορεί να μέσω της θερμικής επεξεργασίας. Δεδομένου ότι AISI 304 μπορεί να αντισταθεί τα εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, να επεξεργαστεί στη μηχανή και να ενωθεί στενά σχετικά εύκολο, είναι πολύ δημοφιλές για ένα ευρύ φάσμα των εφαρμογών.
Χημική σύνθεση AISI 304/L (%)
| Βαθμός | Γ, ανώτατο | Χρώμιο | ΜΝ, ανώτατο | Νι | Π, ανώτατο | S, ανώτατο | Si, ανώτατο |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Μηχανικές ιδιότητες AISI 304/L
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β | 70 | 82 |
| Σκληρότητα, Vickers | 129 | 159 |
| Εκτατή δύναμη, τελευταία | MPA 505 | 564 MPA |
| Εκτατή δύναμη, παραγωγή | MPA 215 | MPA 210 |
| Επιμήκυνση στο σπάσιμο | 70% | 58% |
| Συντελεστής της ελαστικότητας | 193~200 GPa | 193~200 GPa |
| Αντίκτυπος Charpy | 325 J | 216J |
Διαστάσεις της κατηγορίας 150 χυτά καλύμματα MSS SP-114 νημάτων (χιλ.)
| NPS | Μήκος του νήματος (β) (λεπτό) | Πλάτος της ζώνης (ελάχιστης) | Πάχος μετάλλων της πλευράς (α) | Εξωτερικό Dia. από τη ζώνη (ελάχιστη) | Ύψος (ελάχιστο) | Πάχος των επίπεδης κορυφής καλυμμάτων (ελάχιστων) |
| Β | Ε | Γ | Χ | Π | G1 | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 0,68 | 0,09 |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 0,68 | 0,09 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1.01 | 0,81 | 0,10 |
| ½ | 0,43 | 0,25 | 0,10 | 1.20 | 0,93 | 0,12 |
| ¾ | 0,50 | 0,27 | 0,12 | 1.46 | 1.06 | 0,13 |
| 1 | 0,58 | 0,30 | 0,13 | 1.77 | 1.31 | 0,15 |
| 1 ¼ | 0,67 | 0,34 | 0,14 | 2.15 | 1.62 | 0,17 |
| 1 ½ | 0,70 | 0,37 | 0,15 | 2.43 | 1.62 | 0,19 |
| 2 | 0,75 | 0,42 | 0,17 | 2.96 | 1.75 | 0,22 |
| 2 ½ | 0,92 | 0,48 | 0,21 | 3.31 | 2.00 | 0,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4.00 | 2.25 | 0,29 |
| 4 | 1.08 | 0,66 | 0,26 | 5.06 | 2.50 | 0,36 |
ΓΕΝΙΚΗ ΣΗΜΕΙΩΣΗ: Τα καλύμματα μπορούν να γίνουν χωρίς κοιλότητα. Τα καλύμματα που γίνονται έτσι θα είναι τέτοιου ύψους Π ότι το μήκος του τέλειου νήματος δεν θα είναι λιγότερο από το Β, και το μήκος του χρήσιμου νήματος (Β συν τα νήματα με τις πλήρως διαμορφωμένες ρίζες και τους επίπεδους λόφους) θα είναι περισσότερο από L2 (αποτελεσματικό μήκος του εξωτερικού νήματος) που απαιτείται από ASME B1.20.1.
ΣΗΜΕΙΩΣΕΙΣ:
(α) τα σχέδια θα σχεδιαστούν για να παραγάγουν τις ρίψεις του πάχους μετάλλων που δίνονται στον πίνακα. Το πάχος μετάλλων σε κανένα σημείο θα είναι λιγότερο από 90% των τιμών που δίνονται στον πίνακα.
(β) το μήκος του νήματος μπορεί να επεκταθεί πέρα από το πλάτος της ζώνης. Εντούτοις, το ελάχιστο πάχος μετάλλων (ζ) πρέπει να διατηρηθεί στο τέλος του νήματος.
(γ) τα πλευρά επιτρέπονται σύμφωνα με την παράγραφο 9. Οι εφαρμόσιμες «εξωτερικές» σπασμένες γραμμές στα σχέδια δείχνουν ανωτέρω όπου τα πλευρά επιτρέπονται.
