Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | AISI 304 MSS SP-114 CL150 45DEG 2½″ Χυτό αγκώνα με σπείρωμα |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

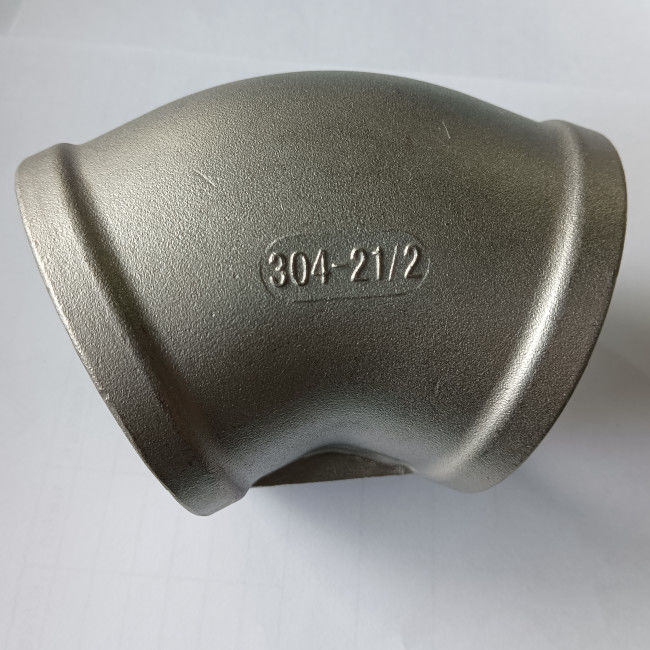

AISI 304 MSS SP-114 CL150 45DEG 2 χυτός ανοξείδωτο περασμένος κλωστή αγκώνας ½ ″
Πληροφορίες προϊόντων
| Όνομα προϊόντων | AISI 304 MSS SP-114 CL150 45DEG 2 χυτός ανοξείδωτο περασμένος κλωστή αγκώνας ½ ″ |
| Τύποι νημάτων | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Διαστάσεις | MSS SP-114 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | 150 |
| Υλικά | AISI 304/L |
Πρότυπα & υλικά: AISI 304L
Το SAE/ANSI 304 (AISI 304) είναι ο συνηθέστερα διαθέσιμος και χρησιμοποιημένος τύπος ανοξείδωτου. Αναφέρεται επίσης ως 18/8 ανοξείδωτο, ανοξείδωτο A2 (σύμφωνα με το ISO 3506), ή 304S15 (σύμφωνα με τα βρετανικά πρότυπα). Αυτό είναι ένα ωστενιτικό κράμα χρώμιο-νικελίου που ουσιαστικά σημαίνει ότι έχει μια πολύ υψηλή αντίσταση διάβρωσης. Είναι επίσης nonmagnetic και δεν μπορεί να μέσω της θερμικής επεξεργασίας. Δεδομένου ότι AISI 304 μπορεί να αντισταθεί τα εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, να επεξεργαστεί στη μηχανή και να ενωθεί στενά σχετικά εύκολο, είναι πολύ δημοφιλές για ένα ευρύ φάσμα των εφαρμογών.
Χημική σύνθεση AISI 304/L (%)
| Βαθμός | Γ, ανώτατο | Χρώμιο | ΜΝ, ανώτατο | Νι | Π, ανώτατο | S, ανώτατο | Si, ανώτατο |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Μηχανικές ιδιότητες AISI 304/L
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β | 70 | 82 |
| Σκληρότητα, Vickers | 129 | 159 |
| Εκτατή δύναμη, τελευταία | MPA 505 | 564 MPA |
| Εκτατή δύναμη, παραγωγή | MPA 215 | MPA 210 |
| Επιμήκυνση στο σπάσιμο | 70% | 58% |
| Συντελεστής της ελαστικότητας | 193~200 GPa | 193~200 GPa |
| Αντίκτυπος Charpy | 325 J | 216J |
Διαστάσεις MSS SP-114 των 45 χυτών βαθμός περασμένων κλωστή αγκώνων 90°/45°, γραμμάτων Τ και σταυρών (ίντσες)
| NPS | Αγκώνες, γράμματα Τ & σταυροί κέντρο--τελών | Αγκώνες κέντρο--τελών 45° | Μήκος του νήματος (β) (λεπτό) | Πλάτος της ζώνης (ελάχιστης) | Πάχος μετάλλων (α) | Εξωτερικό Dia. από τη ζώνη (ελάχιστη) |
| Α | Γ | Β | Ε | Γ | Χ | |
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1.01 |
| ½ | 1.12 | 0,87 | 0,43 | 0,25 | 0,10 | 1.20 |
| ¾ | 1.31 | 1.00 | 0,50 | 0,27 | 0,12 | 1.46 |
| 1 | 1.50 | 1.12 | 0,58 | 0,30 | 0,13 | 1.77 |
| 1 ¼ | 1.75 | 1.31 | 0,67 | 0,34 | 0,14 | 2.15 |
| 1 ½ | 1.93 | 1.43 | 0,70 | 0,37 | 0,15 | 2.43 |
| 2 | 2.25 | 1.68 | 0,75 | 0,42 | 0,17 | 2.96 |
| 2 ½ | 2.68 | 1.93 | 0,92 | 0,48 | 0,2 | 3.31 |
| 3 | 3.06 | 2.18 | 0,98 | 0,55 | 0,23 | 4.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0,66 | 0,26 | 5.06 |
ΣΗΜΕΙΩΣΕΙΣ:
(α) τα σχέδια θα σχεδιαστούν για να παραγάγουν τις ρίψεις του πάχους μετάλλων που δίνονται στον πίνακα. Το πάχος μετάλλων σε κανένα σημείο θα είναι λιγότερο από 90% των τιμών που δίνονται στον πίνακα.
(β) το μήκος του νήματος μπορεί να επεκταθεί πέρα από το πλάτος της ζώνης. Εντούτοις, το ελάχιστο πάχος μετάλλων (ζ) πρέπει να διατηρηθεί στο τέλος του νήματος.
