Χυτά ανοξείδωτου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | KASUGAI |
| Πιστοποίηση | ISO-9001; PED; AD 2000 |
| Αριθμό μοντέλου | 304 SP-114 90DEG CL1000 χυτή υποδοχή-συγκόλληση αγκώνας |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

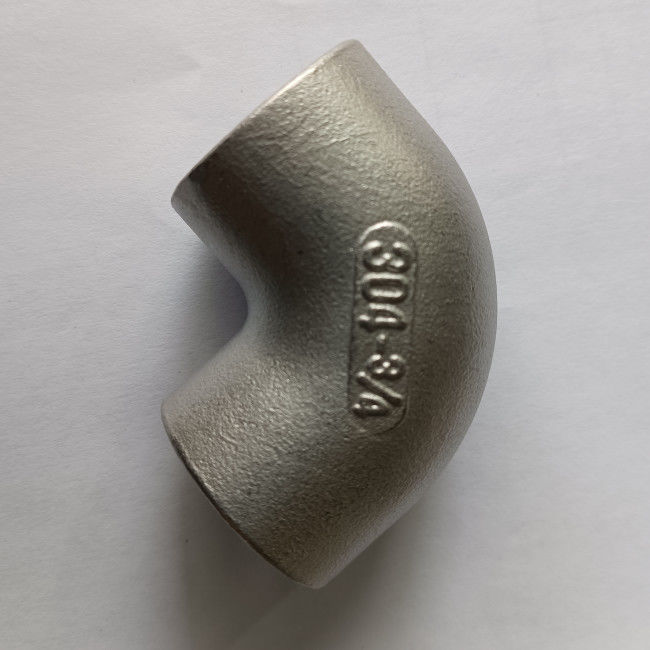

Ανοξείδωτο AISI 304 MSS SP-114 90DEG CL1000 χυτός υποδοχή-ενώνοντας στενά αγκώνας 90 βαθμού
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ανοξείδωτο AISI 304 MSS SP-114 90DEG CL1000 χυτός υποδοχή-ενώνοντας στενά αγκώνας 90 βαθμού |
| Τύπος συναρμολογήσεων | Υποδοχή-ενώνοντας στενά αγκώνας 90ο |
| Διαστάσεις | MSS SP-114: 2018 |
| Σειρά μεγέθους | 1/8» σε 2» |
| Κατηγορία πίεσης | Κατηγορία 1000 |
| Υλικά | AISI 304/L |
Πρότυπα & υλικά: AISI 304/L
Το SAE/ANSI 304 (AISI 304) είναι ο συνηθέστερα διαθέσιμος και χρησιμοποιημένος τύπος ανοξείδωτου. Αναφέρεται επίσης ως 18/8 ανοξείδωτο, ανοξείδωτο A2 (σύμφωνα με το ISO 3506), ή 304S15 (σύμφωνα με τα βρετανικά πρότυπα). Αυτό είναι ένα ωστενιτικό κράμα χρώμιο-νικελίου που ουσιαστικά σημαίνει ότι έχει μια πολύ υψηλή αντίσταση διάβρωσης. Είναι επίσης nonmagnetic και δεν μπορεί να μέσω της θερμικής επεξεργασίας. Δεδομένου ότι AISI 304 μπορεί να αντισταθεί τα εξαιρετικά διαβρωτικά περιβάλλοντα και μπορεί να διαμορφωθεί, να επεξεργαστεί στη μηχανή και να ενωθεί στενά σχετικά εύκολο, είναι πολύ δημοφιλές για ένα ευρύ φάσμα των εφαρμογών.
Χημική σύνθεση AISI 304/L (%)
| Βαθμός | Γ, ανώτατο | Χρώμιο | ΜΝ, ανώτατο | Νι | Π, ανώτατο | S, ανώτατο | Si, ανώτατο |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Μηχανικές ιδιότητες AISI 304/L
| Μηχανικές ιδιότητες | 304 | 304L |
| Σκληρότητα, Knoop | 138 | 158 |
| Σκληρότητα, Rockwell Β | 70 | 82 |
| Σκληρότητα, Vickers | 129 | 159 |
| Εκτατή δύναμη, τελευταία | MPA 505 | 564 MPA |
| Εκτατή δύναμη, παραγωγή | MPA 215 | MPA 210 |
| Επιμήκυνση στο σπάσιμο | 70% | 58% |
| Συντελεστής της ελαστικότητας | 193~200 GPa | 193~200 GPa |
| Αντίκτυπος Charpy | 325 J | 216J |
SP-114 διαστάσεις της κατηγορίας 1000 επεξεργασμένες υποδοχή-ενώνοντας στενά συναρμολογήσεις (στις ίντσες)
| NPS | Αγκώνες, γράμματα Τ & σταυροί κέντρο--τελών | Κέντρο--τέλος 45 αγκώνεςο | Η υποδοχή άντεξε (λεπτό)/(μέγιστο) |
Άντεξε Dia. (ελάχιστο)/(μέγιστο) |
Βάθος υποδοχών (ελάχιστο) | Πάχος μετάλλων | Εξωτερική ζώνη Dia. (λεπτό) | Πλήρες μήκος συζεύξεων (ελάχιστο) | Ύψος ΚΑΠ (ελάχιστο) | Επίπεδης κορυφής πάχος ΚΑΠ (ελάχιστο) |
| Α | Γ | Sb | BD | SD | Γ | H1 | W | Π | G1 | |
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1.30 | 1.50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1.86 | 2.00 | 1.62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2.50 | 1.75 | 0,22 |
