Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: KASUGAI
Πιστοποίηση: ISO-9001; PED; AD 2000
Αριθμό μοντέλου: MSS SP-114 90DEG CL150 304 από ανοξείδωτ&omi
Έγγραφο: Βιβλίο του προϊόντος PDF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Για να συζητηθεί
Τιμή: PER BASE MATERIAL PRICE
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Χρόνος παράδοσης: 60 ΗΜΕΡΕΣ ΓΙΑ ΕΝΑ ΕΜΠΟΡΕΥΜΑΤΟΚΙΒΩΤΙΟ
Όροι πληρωμής: L / Γ, Τ/Τ
Δυνατότητα προσφοράς: 100 ΤΟΝΟΙ/ΜΗΝΑΣ
Όνομα προϊόντων: |
MSS SP-114 90DEG CL150 304 από ανοξείδωτο ατσάλι 90 μοιρών με αγκώνα χυτό νήμα |
Σειρά μεγέθους: |
1/8» σε 4» |
Τύποι νημάτων: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Κατηγορία πίεσης: |
150 |
Πρότυπα: |
ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L), |
Διαστάσεις: |
MSS SP-114, ISO 49-1994 (Ε) |
Όνομα προϊόντων: |
MSS SP-114 90DEG CL150 304 από ανοξείδωτο ατσάλι 90 μοιρών με αγκώνα χυτό νήμα |
Σειρά μεγέθους: |
1/8» σε 4» |
Τύποι νημάτων: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Κατηγορία πίεσης: |
150 |
Πρότυπα: |
ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L), |
Διαστάσεις: |
MSS SP-114, ISO 49-1994 (Ε) |

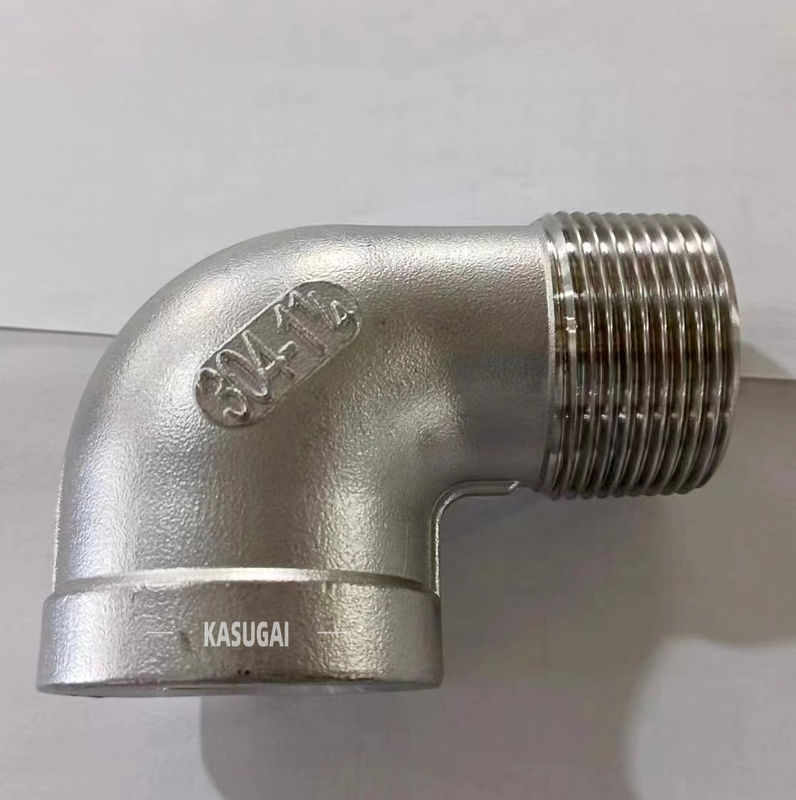

Ανοξείδωτο MSS SP-114 90DEG CL150 304 χυτό αγκώνας νήμα 90 βαθμού
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ανοξείδωτο MSS SP-114 90DEG CL150 304 χυτό αγκώνας νήμα 90 βαθμού |
| Τύποι νημάτων | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Διαστάσεις | ISO 49-1994 (Ε), MSS SP-114, ANSI B16.3 |
| Σειρά μεγέθους | 1/8» σε 4» |
| Κατηγορία πίεσης | Κατηγορία 150 |
| Υλικά | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Διαστάσεις της κατηγορίας 150 χυτής περασμένος κλωστή σε 90 αγκώνες βαθμού, τα γράμματα Τ, σταυρούς και 45 αγκώνες βαθμού
![]()
| NPS | Κέντρο--τέλος, αγκώνες, γράμματα Τ, σταυροί | Κέντρο--τέλος, 45 αγκώνεςο | Μήκος του νήματος (β) (λεπτό) | Πλάτος της ζώνης (ελάχιστης) | Πάχος μετάλλων (α)
| Εξωτερικό Dia. από τη ζώνη (ελάχιστη) |
| Α | Γ | Β | Ε | Γ | Χ | |
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1.01 |
| ½ | 1.12 | 0,87 | 0,43 | 0,25 | 0,10 | 1.20 |
| ¾ | 1.31 | 1.00 | 0,50 | 0,27 | 0,12 | 1.46 |
| 1 | 1.50 | 1.12 | 0,58 | 0,30 | 0,13 | 1.77 |
| 1¼ | 1.75 | 1.31 | 0,67 | 0,34 | 0,14 | 2.15 |
| 1½ | 1.90 | 1.43 | 0,70 | 0,37 | 0,15 | 2.43 |
| 2 | 2.25 | 1.68 | 0,75 | 0,42 | 0,17 | 2.96 |
| 2½ | 2.68 | 1.93 | 0,92 | 0,48 | 0,21 | 3.31 |
| 3 | 3.06 | 2.18 | 0,98 | 0,55 | 0,23 | 3.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0,66 | 0,26 | 5.06 |
