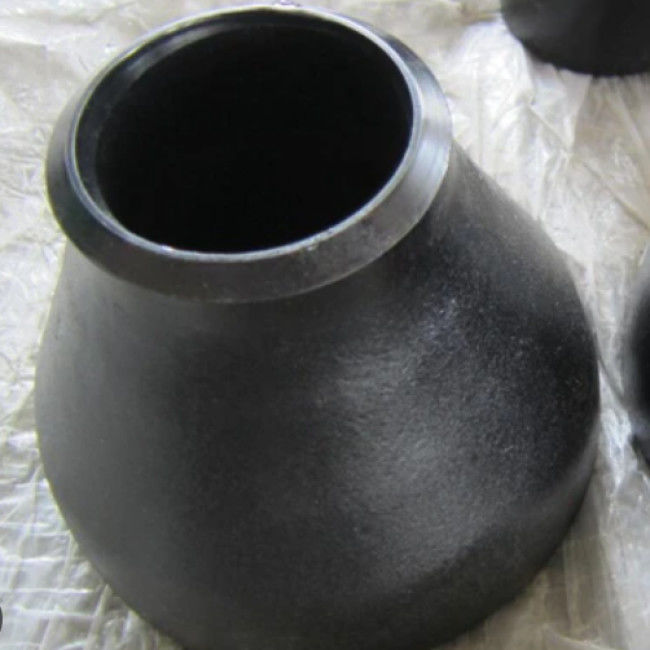

Ομόκεντρος μειωτής χάλυβα άνθρακα ASTM A234 GR. WPB ASME B16.9
Ο μειωτής STM A234 WPB χρησιμοποιείται για να συνδέσει δύο σωλήνες του διαφορετικού μεγέθους σε ένα σύστημα σωληνώσεων. Ένα τέλος του μειωτή A234 WPB αντιστοιχεί στη διάμετρο του σωλήνα μεγάλων διαμέτρων και το άλλο τέλος του ομόκεντρου μειωτή A234 αντιστοιχεί στη διάμετρο του σωλήνα μικρών διαμέτρων.
Ο ομόκεντρος μειωτής ASTM A234 WPB είναι ένας τύπος μειωτή που χρησιμοποιείται στα συστήματα σωληνώσεων. Έχει μια μορφή κώνων για να επιτρέψει τη βαθμιαία αλλαγή στην πίεση παρά μια ξαφνική μετατόπιση. Αυτό το χαρακτηριστικό γνώρισμα του ομόκεντρου μειωτή A234 WPB το καθιστά εφαρμόσιμο υψηλή στα ρευστά ροή συστήματα όπου υπάρχει ένας κίνδυνος κάτω από την υψηλή πίεση.
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Ομόκεντρος/εκκεντρικός μειωτής ASTM A234 WPB B16.9 |
| Σειρά μεγέθους | 1/2» σε 48» |
| Πάχος τοίχων | Η ΔΕΚΑΕΤΊΑ ΤΟΥ '80 SCH160S XS XXS SGP STD SCH5S SCH10S SCH40S SCH |
| Πρότυπα | ASTM A234 |
| Βαθμός | WPB |
| Πρότυπα κατασκευής | ASME B16.9 MSS-SP-43 |
| Επίστρωμα | Αντισκωρικό μαύρο έλαιο ή καυτό γαλβανισμένο, διαφανές έλαιο |
Ομόκεντρες/εκκεντρικές διαστάσεις μειωτών ASTM A234 WPB B16.9 (χιλ.)
Οι μειωτές χρησιμοποιούνται συχνά όταν θέλουν να μειώσουν οι σχεδιαστές σωληνώσεων τη διάμετρο ενός ευθέος τρεξίματος του σωλήνα. Υπάρχουν δύο μορφές των τυποποιημένων μειωτών διαθέσιμων σε ASME B16.9: Ομόκεντρος – έχοντας μια κοινή κεντρική γραμμή Εκκεντρικός μειωτής – που έχει αντισταθμίσει τις κεντρικές γραμμές.
| NPS | O.D Λ χιλ. ίντσα |
O.D S χιλ. ίντσα |
Χ χιλ. ίντσα |
| 3/4 X 1/2 | 26.7 1.05 |
21.3 0,84 |
38 1.50 |
| 3/4 X 3/8 | 26.7 1.05 |
17.3 0,68 |
38 1.50 |
| 1 X 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 X 1/2 | 33.4 1.32 |
21.3 0,84 |
51 2.00 |
| 1-1/4 X 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 X 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 X 1/2 | 42.2 1.66 |
21.3 0,84 |
51 2.00 |
| 1-1/2 X 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 X 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 X 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 X 1/2 | 48.3 1.90 |
21.3 0,84 |
64 2.50 |
| 2 X 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 X 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 X 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 X 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 X 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 X 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 X 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 X 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 X 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 X 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 X 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 X 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 X 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 X 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 X 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 X 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 X 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 X 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 X 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 X 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 X 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 X 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 X 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 X 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 X 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 X 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 X 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 X 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 X 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 X 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 X 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 X 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 X 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 X 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 X 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 X 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 X 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 X 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 X 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 X 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 X 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 X 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 X 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 X 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| X12 14 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 X 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 X 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 X 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 X 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| X12 16 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 X 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 X 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 X 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 X 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| X12 18 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 X 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 X 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 X 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 X 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| X12 20 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 X 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 X 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 X 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 X 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 X 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 X 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 X 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 X 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 X 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 X 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 X 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 X 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 X 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 X 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 X 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 X 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 X 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 X 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 X 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 X 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 X 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 X 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 X 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 X 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 X 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 X 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 X 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 X 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 X 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 X 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 X 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 X 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 X 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 X 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 X 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 X 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 X 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 X 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 X 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 X 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 X 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 X 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 X 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 X 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 X 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 X 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 X 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 X 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 X 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 X 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 X 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 X 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 X 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 X 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 X 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 X 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 X 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 X 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 X 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 X 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 X 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 X 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS: Ονομαστικό μέγεθος σωλήνων O.D Λ: Εξωτερική διάμετρος στη λοξότμηση, μεγάλο τέλος O.D S: Εξωτερική διάμετρος στη λοξότμηση, μικρό τέλος Χ: Κέντρο--τέλος.
Χημικές συνθέσεις ASTM A234 WPB ΚΑΠ (%)
| Βαθμός | Γ | ΜΝ | Π | S | Si | Χρώμιο | Mo | Νι | $cu | Β | NB |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 GR. WPB, το αντίτιμο άνθρακα (C.E.), βασισμένο στην ανάλυση θερμότητας και τον ακόλουθο τύπο, δεν θα είναι όχι μεγαλύτερο από 0,50. C.E. = Γ + ΜΝ/6 + (χρώμιο + Mo + Β)/5 + (Νι + $cu)/15. Οι τιμές C.E. θα αναφερθούν στην έκθεση δοκιμής.
Οι συναρμολογήσεις *ASTM A234 WPB που γίνονται από το φραγμό ή το πιάτο μπορούν να έχουν 0,35 ανώτατο άνθρακα και αυτός που γίνεται από τα σφυρηλατημένα κομμάτια μπορεί να έχει 0,35 ανώτατο άνθρακα και 0,35 ανώτατο πυρίτιο χωρίς το ελάχιστο.
*For κάθε μείωση 0,01% κάτω από το διευκρινισμένο μέγιστο άνθρακα, μια αύξηση 0,06% μαγγάνιου επάνω από το διευκρινισμένο μέγιστο θα επιτραπεί, μέχρι ένα μέγιστο 1,65%.
*The το ποσό του χαλκού, του νικελίου, του χρωμίου, και του μολυβδαίνιου δεν θα υπερβεί 1,00%
