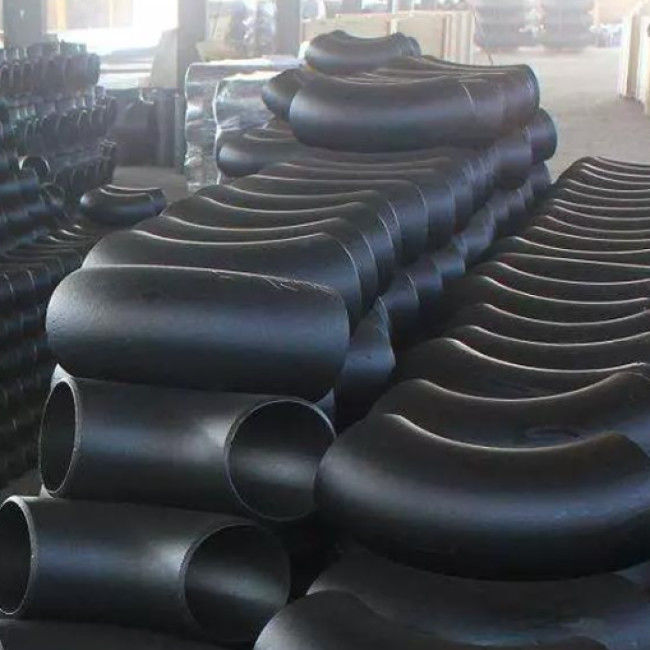

Συγκόλληση άκρης 45 χάλυβας άνθρακα συναρμολογήσεων αγκώνων βαθμού ASTM A234 90mm

Συγκόλληση άκρης χάλυβα άνθρακα ASTM A234 WPB B16.9 L/R αγκώνας 45 βαθμού
Ο αγκώνας τοποθετήσεων σωληνώσεων χάλυβα άνθρακα θα μπορούσε να είναι ένα πιό κοινό είδος της συναρμολόγησης καισίου που χρησιμοποιήθηκε για να συνδέσει το σωλήνα ή η σωλήνωση για να επιτρέψει αλλάζει της κατεύθυνσης, τις περισσότερες φορές μια γωνία 90° ή 45°, αν και ο χάλυβας άνθρακα αγκώνων 22,5 βαθμού χρησιμοποιείται πρόσθετα σε ένα πλαίσιο σωληνώσεων. Οι αγκώνες χάλυβα άνθρακα είναι συναρμολογήσεις μετάλλων που αλλάζουν την κατεύθυνση του σωλήνα στο σωλήνα χάλυβα άνθρακα. Οι συνδέσεις περνιούνται κλωστή και ενώνονται στενά. Διαιρεμένοι με τη γωνία, υπάρχουν 45 ° και 90 ° 180 ° τα τρία ο συνηθέστερα χρησιμοποιούμενα, εκτός από άλλες ανάγκες εφαρμοσμένης μηχανικής περιλάβετε επίσης 60 ° και άλλο ανώμαλο αγκώνα γωνίας. Τα υλικά αγκώνων είναι χυτοσίδηρος, ανοξείδωτο, χάλυβας κραμάτων, ελατός σίδηρος, χάλυβας άνθρακα, μη σιδηρούχα μέταλλα και πλαστικά. Οι συνδέσεις στο σωλήνα είναι: άμεση σύνδεση φλαντζών συγκόλλησης (η πιό κοινή μέθοδος), καυτή σύνδεση λειωμένων μετάλλων, σύνδεση electrofusion, σύνδεση βιδών και σύνδεση υποδοχών. Σύμφωνα με τη διαδικασία παραγωγής μπορεί να διαιρεθεί σε: αγκώνας συγκόλλησης, αγκώνας σφράγισης, ωθώντας αγκώνας, πετώντας αγκώνας και ούτω καθεξής. Ο αγκώνας χάλυβα άνθρακα είναι ένα είδος τοποθετήσεων σωληνώσεων χάλυβα άνθρακα.

Ο αγκώνας χάλυβα άνθρακα διαιρείται πρώτα σε την ακτίνα κυρτότητάς του, η οποία μπορεί να διαιρεθεί σε μακριούς αγκώνες ακτίνας και κοντούς αγκώνες ακτίνας. Ο αγκώνας μακρύς-ακτίνας αναφέρει στην ακτίνα κυρτότητάς του ίση με 1,5 χρόνους την εξωτερική διάμετρο του σωλήνα, δηλ. Ρ = 1.5D. Ένας αγκώνας κοντός-ακτίνας σημαίνει ότι η ακτίνα κυρτότητάς της είναι ίση με την εξωτερική διάμετρο του σωλήνα, δηλ. Ρ = 1.0D. (Το Δ είναι η διάμετρος του αγκώνα, και το Ρ είναι η ακτίνα της κυρτότητας. Το Δ μπορεί επίσης να εκφραστεί από την άποψη των πτυχών.) Εάν υπάρχουν 17 επίπεδα ανάλογα με την εκτίμηση πίεσης, τα ίδια πρότυπα όπως στις ΗΠΑ ο σωλήνας είναι: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS Sch80, Sch100, Sch120, Sch140, Sch160, XXS, ο συνηθέστερα χρησιμοποιημένη είναι STD και XS. Σύμφωνα με τη γωνία του αγκώνα, υπάρχουν αγκώνες 45°, αγκώνες 90° και αγκώνες 180°.

Πληροφορίες προϊόντων



Διαστάσεις αγκώνων ASME B16.9 L/R


Ο αγκώνας ASME B16.9 χρησιμοποιείται όταν αλλάζει ένας σωλήνας την κατεύθυνση. Οι αγκώνες μπορούν να εμφανιστούν, να γυρίσουν κάτω, να γυρίσουν αριστερά, δεξιός, ή οποιαδήποτε γωνία μέσα - μεταξύ. Οι μακριοί αγκώνες ακτίνας (L/R) δείχνουν τους αγκώνες με τη διάσταση κέντρο--τελών της ακτίνας 1.5D που είναι ίση με με 1,5 Χ NPS στη μονάδα ίντσας. Οι τυποποιημένοι μακριοί αγκώνες ακτίνας ASME B16.9 μπορούν να ταξινομηθούν περαιτέρω ως 90° και 45° σύμφωνα με τη γωνία της ροή-κατεύθυνσης αλλάζουν.


*NPS: Ονομαστικό μέγεθος σωλήνων O.D: Εξωτερική διάμετρος στη λοξότμηση   Β: Κέντρο-για να τελειώσει, 45 αγκώνες βαθμού.
