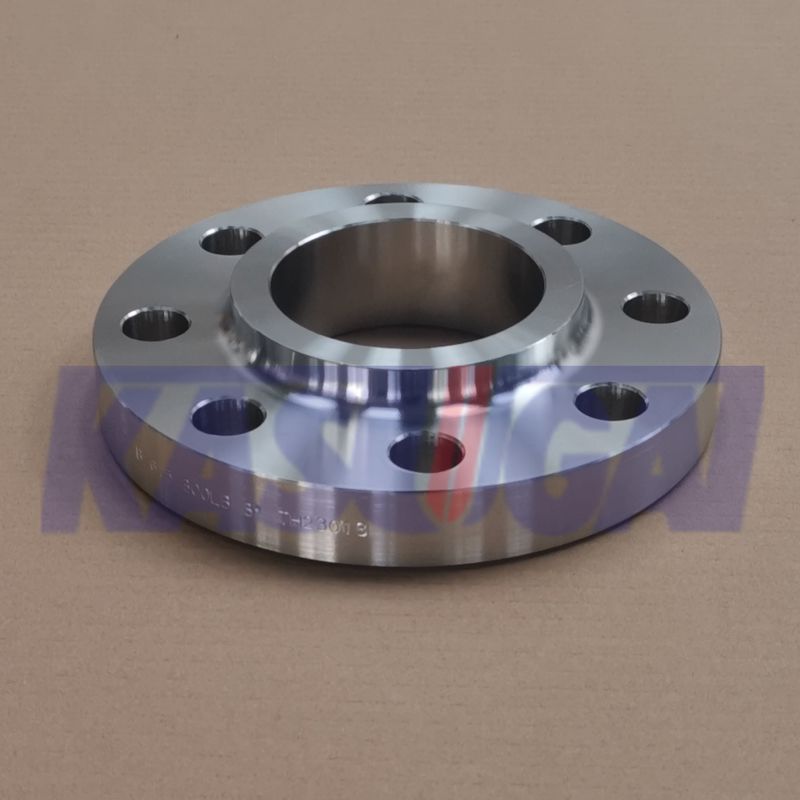

Χάλυβα κράμα Slip On Flanges Χάλυβα κράμα Flange

Ασφάλεια των υλικών που χρησιμοποιούνται για την κατασκευή υδραυλικών υλικών

Πληροφορίες για το προϊόν

Οι φλάντζες από κράμα χάλυβα κατασκευάζονται συνήθως από διάφορες κατηγορίες κράματος χάλυβα, όπως ASTM A182 F5, F9, F11, F22 ή F91.και ενισχυμένη αντοχή σε θερμοκρασία, καθιστώντας το κατάλληλο για εφαρμογές σε περιβάλλον υψηλής πίεσης και υψηλής θερμοκρασίας.

Οι φλάντζες από κράμα χάλυβα μπορούν να έχουν ανυψωμένη ή επίπεδη όψη.που επιτρέπει την εύκολη εγκατάσταση και παρέχει ασφαλή και χωρίς διαρροές σύνδεση όταν είναι συνδεδεμένη με συμπίεσηΟι πλατείες φλάντζες έχουν επίπεδη επιφάνεια χωρίς οποιοδήποτε ανυψωμένο τμήμα.

Πρότυπα και υλικά: ASTM A182 F11

Χημική σύνθεσηΕπικεφαλίδες από κράμα ASTM A182 F11

Μηχανικές ιδιότητες φλάντζων από κράμα ASTM A182 F11

Τύπος φλέγγας: Slip On (SO)

Οι φλάντζες SO γλιστράνε πάνω από σωλήνες και είναι σχεδιασμένες να είναι ελαφρώς μεγαλύτερες από το εσωτερικό του σωλήνα.Συνδέονται με το σωλήνα μέσω μιας συγκόλλησης φιλέτα στην κορυφή και το κάτω μέρος της φλάντζηςΧρησιμοποιείται για την εισαγωγή του σωλήνα στην εσωτερική τρύπα της φλάντζας, καθώς η εσωτερική διάμετρος της φλάντζας είναι ελαφρώς μεγαλύτερη από την εξωτερική διάμετρο του σωλήνα.Ο σωλήνας και το φλάντζι θα μπορούσαν να συνδεθούν με συγκόλληση γωνίας στο πάνω και κάτω μέρος του φλάντζι.

Η επιφάνεια της επιφάνειας είναι μικρότερη σε μήκος από μια επιφάνεια λαιμού συγκόλλησης και χρησιμοποιείται σε περιοχές όπου απαιτούνται σύντομες συνδέσεις ή οι περιορισμοί χώρου απαιτούν τη χρήση της.η διάρκεια ζωής μιας σύνδεσης φλάντζης γλιστρίσματος είναι περίπου το ένα τρίτο της ζωής της φλάντζης λαιμού συγκόλλησηςΠαρά την πρόσθετη συγκόλληση που απαιτείται κατά την εγκατάσταση, το χαμηλότερο αρχικό του κόστος καθιστά την επιφάνεια SO προτιμότερη από τις επιφάνειες WN από πολλούς χρήστες.Υπηρεσίες μέτριας πίεσηςΟι φλάντζες γλιστρίσεως τάξης 150 και τάξης 300 παρατηρούνται συνήθως στη μηχανική κοινής ωφέλειας.

Αριθμοί πίεσης και θερμοκρασίας

Τόσο το ASME B16.5 όσο και το ASME B16.47 ορίζουν τιμές πίεσης και θερμοκρασίας για το χάλυβα ASTM A182 F5,οι οποίες είναι οι μέγιστες επιτρεπόμενες πιέσεις μετρητή εργασίας σε μονάδες psi σε θερμοκρασία σε βαθμούς ΦαρενάιτΤο δελτίο δεδομένων χωρίζεται κατά κατηγορίες: οι φλάντζες ASME B16.5 είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900, 1500, 2500· οι φλάντζες ASME B16.47 σειράς Α είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900·και ASME B16Το.47 σειράς Β είναι διαθέσιμο στις κατηγορίες 75, 150, 300, 400, 600, 900.

Συστήματα κατασκευής
