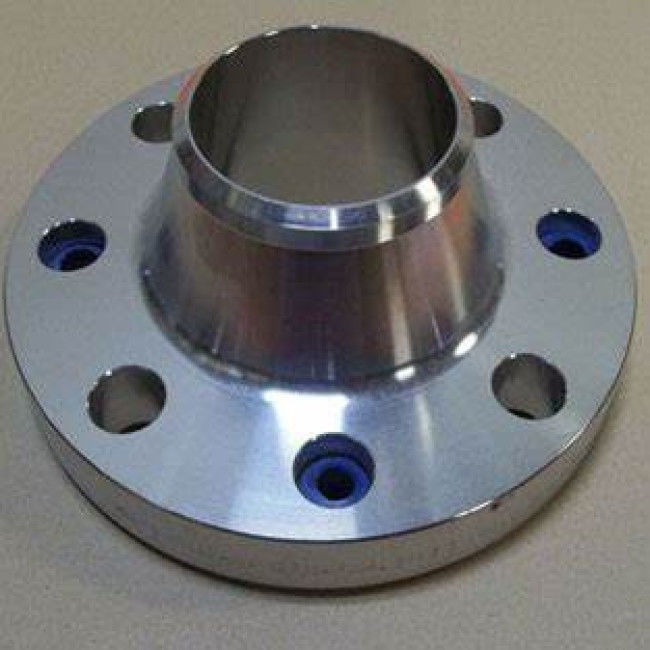

WN φλάντζα 48 ίντσα ASTM A182 F5 χάλυβα κραμάτων που προσαρμόζεται μείωση του λαιμού συγκόλλησης

Φλάντζες λαιμών συγκόλλησης χάλυβα κραμάτων Ansi B16.5/B16.47 ASTM A182 F5

Πληροφορίες προϊόντων

Πρότυπα & υλικά: ASTM A182 F5

Οι φλάντζες ASTM A182 F5 θα κατασκευαστούν με μια διαδικασία σφυρηλατημένων κομματιών που εφοδιάζεται στην κατηγορία 75, 150, 300, 400, 600, 900, 1500, 2500 σύμφωνα με ASME B16.5 και ASME B16.47 (σειρά Α & σειρά Β). Ο βαθμός F5 του ASTM A182 είναι ένας χαρακτηριστικός ανθεκτικός στη θερμότητα χάλυβας κραμάτων χρώμιο-Mo με την ονομαστική χημική σύνθεση του αριθμού 5Cr-0.5Mo και UNS του K41545.

Η χημική σύνθεση ASTM A182 F5 αναμιγνύει τις φλάντζες

Οι μηχανικές ιδιότητες ASTM A182 F5 αναμιγνύουν τις φλάντζες

Τύπος φλαντζών: Λαιμός συγκόλλησης (WN)

Μια φλάντζα λαιμών συγκόλλησης, αποκαλούμενη επίσης μια εκλεπτυμένη φλάντζα πλημνών ή φλάντζα υψηλός-πλημνών, είναι ένα είδος φλάντζας που μπορεί να επανεντοπίσει την πίεση στους σωλήνες, που εξασφαλίζει μια μείωση στη συγκέντρωση υψηλός-πίεσης στο κατώτατο σημείο της φλάντζας. Υπάρχουν δύο σχέδια φλαντζών λαιμών ένωσης – ο πρώτος τύπος χρησιμοποιείται με τους σωλήνες ενώ ο δεύτερος, πιό μακροχρόνιος τύπος δεν μπορεί να χρησιμοποιηθεί με τους σωλήνες αλλά με εγκαταστάσεις διαδικασίας. Η φλάντζα λαιμών συγκόλλησης περιλαμβάνει από μια στρογγυλή συναρμολόγηση που επεκτείνεται πέρα από το πλαίσιο της περιφέρειας. Αυτές οι φλάντζες, που κατασκευάζονται χαρακτηριστικά από το σφυρηλατημένο κομμάτι, είναι πραγματικά ενωμένες στενά στους σωλήνες.

Μακριές φλάντζες λαιμών συγκόλλησης (LWN)

Αυτός ο τύπος φλαντζών θεωρείται ως φλάντζες υψηλός-πλημνών, οι οποίες ήταν δημιουργημένη έτσι πίεση θα μπορούσαν να μεταφερθούν στο σωλήνα και μείωση της συγκέντρωσης πίεσης στο κατώτατο σημείο της φλάντζας.

Η μακριά φλάντζα λαιμών συγκόλλησης εφαρμόζεται κυρίως στην κατασκευή του δοχείου πίεσης που λειτουργεί ως ακροφύσιο (όπως ένα ακροφύσιο thermowell). Για να συνδέσει μια κοινή φλάντζα λαιμών συγκόλλησης με ένα δοχείο πίεσης, ένα κομμάτι του σωλήνα απαιτείται με την πρόσθετη συγκόλληση. Μια φλάντζα LWN αφ' ετέρου συνδέεται άμεσα με το σκάφος, ως εκ τούτου, αυτό μπορεί να αντιμετωπισθεί ως ολοκληρωτικά ενισχυμένο ακροφύσιο. Αποφεύγει μια ραφή συγκόλλησης στο σωλήνα στη φλάντζα και παρέχει την μόνος-ενίσχυση.

Μείωση της φλάντζας λαιμών συγκόλλησης

Καλείται επίσης μειώνοντας τη φλάντζα λαιμών συγκόλλησης, επειδή ο λαιμός φλαντζών έχει μια μειώνοντας διάμετρο που για να ενώσει στενά σε έναν σωλήνα μικρότερων διαμέτρων.

Η μειώνοντας φλάντζα λαιμών συγκόλλησης χρησιμοποιείται για να εφαρμόσει μια μείωση της διαμέτρου του σωλήνα. Μια μειώνοντας βαλμένη φλάντζα ένωση αποτελείται από μια μειώνοντας φλάντζα και μια τυποποιημένη φλάντζα, που λειτουργεί όπως μια συναρμολόγηση μειωτών. Όπως διευκρινίζεται σε αριθμός-1, το μεγαλύτερο τέλος της μείωσης της φλάντζας Α, που είναι σε επαφή με την τυποποιημένη φλάντζα Β, είναι γνωστό ως «μέγεθος από το οποίο η μείωση εφαρμόζεται» το μικρότερο τέλος της μειώνοντας φλάντζας Α, που θα ενωθεί στενά σε έναν σωλήνα, είναι γνωστό ως «μέγεθος στο οποίο η μείωση εφαρμόζεται». Η ροή πρέπει να ταξιδεψει από το μικρότερο μέγεθος στο μεγαλύτερο. Εάν η κατεύθυνση ροής αντιστράφηκε, η αυστηρή αναταραχή θα μπορούσε να αναπτυχθεί.

Προκειμένου να εφαρμοστεί μια μείωση της γραμμής σωλήνων με δύο τυποποιημένες φλάντζες λαιμών συγκόλλησης, ένας πρόσθετος μειωτής θα χρησιμοποιηθεί όπως διευκρινίζεται σε αριθμός-2. Το γενικό μήκος αυτής της διαμόρφωσης είναι 2L+H, το οποίο είναι πολύ μακρύτερο από L+M μιας μειώνοντας βαλμένης φλάντζα ένωσης όπως διευκρινίζεται σε αριθμός-1. Σημαίνει ότι η χρήση της μείωσης των φλαντζών μπορεί αποτελεσματικά να σώσει το διάστημα στη λαλημένη κατάσταση. Στην πραγματικότητα, η μειώνοντας φλάντζα χρησιμοποιείται πολύ συχνά στις εγκαταστάσεις με το περιορισμένο διάστημα.

Εκτιμήσεις πίεση-θερμοκρασίας

Και ASME B16.5 και ASME B16.47 έχουν ορίσει τις εκτιμήσεις πίεση-θερμοκρασίας για το χάλυβα ASTM A182 F5, τα οποία είναι μέγιστα - επιτρεπόμενες πιέσεις μετρητών εργασίας στις μονάδες PSI στη θερμοκρασία στους βαθμούς Fahrenheit. Το φύλλο στοιχείων διαιρείται με τις κατηγορίες: Οι φλάντζες ASME B16.5 είναι διαθέσιμες στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500 Οι σειρές Α ASME B16.47 είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900 και οι σειρές Β ASME B16.47 είναι διαθέσιμες στις κατηγορίες 75, 150, 300, 400, 600, 900.

Διαδικασία παραγωγής
