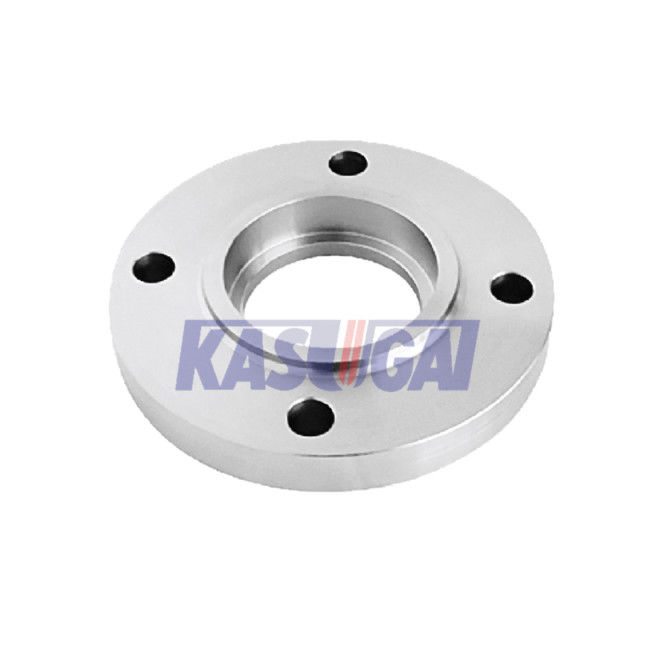

Προσαρμοσμένη ολίσθηση στη σφυρηλατημένη φλάντζα χάλυβα, φλάντζα σωλήνων χάλυβα κραμάτων Sch160

Χάλυβας κραμάτων Ansi B16.5/B16.47 ASTM A350 LF3 ολίσθηση-στις φλάντζες

Πληροφορίες προϊόντων

Πρότυπα & υλικά: Βαθμός LF3 ASTM A1350

Οι φλάντζες σωλήνων που γίνονται από το βαθμό LF3 ASTM A350 χρησιμοποιούνται γενικά στις υπηρεσίες χαμηλής θερμοκρασίας με τις απαιτήσεις εξέτασης ανθεκτικότητας εγκοπών. Ο βαθμός LF3 ASTM A350 αναφέρεται σε έναν low-alloy χάλυβα που υποδεικνύεται ως «χάλυβας νικελίου 3,5%» ή «χάλυβας 3,5-Νι». Η σκόπιμα ελεγχόμενη προσθήκη της περιεκτικότητας σε νικέλιο μπορεί να μειώσει την εύθραυστος-όλκιή θερμοκρασία μετάβασης, όπου βελτιώστε την ανθεκτικότητα εγκοπών χαμηλής θερμοκρασίας του σημαντικά. Οι φλάντζες μπορούν να κατασκευαστούν σύμφωνα με ASME B16.5 ή ASME B16.47, ή να συνήθεια-σχεδιαστούν.

Η χημική σύνθεση ASTM A182 F11 αναμιγνύει τις φλάντζες

Οι μηχανικές ιδιότητες ASTM A182 F11 αναμιγνύουν τις φλάντζες

V-Notch Charpy δοκιμή αντίκτυπου

Οι φλάντζες που γίνονται από την κατηγορία 1 ASTM A350 LF3 ή την κατηγορία 2 θα δώσουν τη V-notch Charpy εξέταση αντίκτυπου σε μια τυποποιημένη εξεταστική θερμοκρασία -150°F [- 101°C]. Τα δείγματα θα προετοιμαστούν σε τρία κομμάτια σε μέγεθος 10 από 10 χιλ. με τον ίδιο αριθμό θερμότητας της φλάντζας. Η ελάχιστη ενέργεια αντίκτυπου που απαιτείται για το μέσο όρο κάθε συνόλου τριών δειγμάτων θα είναι ft*lbf 15 [20 J] για το ft*lbf 1 και 20 κατηγορίας [27 J] για την κατηγορία 2 Η ελάχιστη ενέργεια αντίκτυπου που απαιτείται για καθεμία το δείγμα είναι μόνο ft*lbf 12 [16J] για το ft*lbf 1 και 15 κατηγορίας [20 J] για την κατηγορία 2.

Τύπος φλαντζών: Ολίσθηση επάνω (ΕΤΣΙ)

Ολίσθηση στη φλάντζα που απλοποιείται επίσης ως ΕΤΣΙ φλάντζα. ΕΤΣΙ οι φλάντζες γλιστρούν πέρα από τους σωλήνες και σχεδιάζονται στο κομμάτι ελαφρώς μεγαλύτερο στο εσωτερικό από το σωλήνα. Συνδέουν με το σωλήνα μέσω μιας συγκόλλησης λωρίδων στην κορυφή και το κατώτατο σημείο φλαντζών. Χρησιμοποιείται για να παρεμβάλει το σωλήνα στην εσωτερική τρύπα της φλάντζας, δεδομένου ότι η εσωτερική διάμετρος φλαντζών είναι ελάχιστα μεγαλύτερη από την εξωτερική διάμετρο του σωλήνα, σωλήνας και η φλάντζα θα μπορούσε να συνδεθεί με τη συγκόλληση περιτυλίξεων στην κορυφή και το κατώτατο σημείο της φλάντζας.

Η ολίσθηση στη φλάντζα είναι πιό σύντομη στο μήκος από μια φλάντζα λαιμών συγκόλλησης, και χρησιμοποιείται στις περιοχές όπου οι κοντές συνδέσεις είναι απαραίτητες ή οι διαστημικοί περιορισμοί απαιτούν τη χρήση του. Γενικά, ο κύκλος ζωής βάζει φλάντζα ολίσθηση-επάνω στη σύνδεση είναι για το ένα τρίτο αυτός της φλάντζας λαιμών συγκόλλησης. Παρά την πρόσθετη συγκόλληση που περιλαμβάνεται κατά τη διάρκεια της εγκατάστασης, το χαμηλότερο αρχικό κόστος του καθιστά την ΕΤΣΙ φλάντζα προτιμημένη πέρα από τις φλάντζες WN από πολλούς χρήστες. Χρησιμοποιείται γενικά στις υπηρεσίες non-corrosive, μη κρίσιμης, μέτριας πίεσης. Η ολίσθηση στις φλάντζες της κατηγορίας 150 και της κατηγορίας 300 είναι ο συνηθέστερα - βλέποντας στην εφαρμοσμένη μηχανική χρησιμότητας

Διαδικασία παραγωγής

.
