Φλάντζα από κράμα χάλυβα
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | ASTM A182 F11 ANSI B16.5/B16.47 SO |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

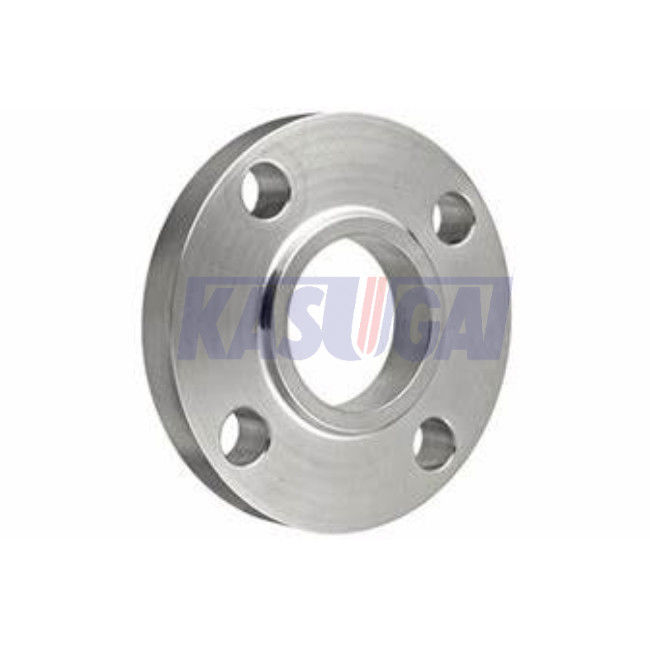

Χάλυβας κραμάτων Ansi B16.5/B16.47 ASTM A182 F11 ολίσθηση-στις φλάντζες
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Φλάντζες χάλυβα κραμάτων Ansi B16.5/B16.47 ASTM A182 F11 |
| Σειρά μεγέθους | 1/2' σε 48» |
| Κατηγορία πίεσης | 75 150, 300, 400, 600, 900, 1500, 2500, |
| Πάχος | Sch10S σε Sch160 |
| Πρότυπα | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Τύπος | Ολίσθηση - στη φλάντζα (ΕΤΣΙ) |
| Διαστάσεις | Ansi B16.5, σχέδια συνήθειας |
| Επίστρωμα | Αντιοξειδωτικό χρώμα, μαύρο χρώμα πετρελαίου, κρύα και καυτή εμβύθιση που γαλβανίζονται, κίτρινος διαφανής, ψευδάργυρος που καλύπτεται |
| Προέλευση | Κίνα |
| Εφαρμογές | Παράκτια, πετρελαιοφόρος περιοχή, ναυπηγική, υδάτινο σύστημα, αέριο φύσης, προγράμματα σωλήνων, ηλεκτρική δύναμη, κ.λπ. |
| Δοκιμή | Direct-reading φασματογράφος, υδροστατική μηχανή δοκιμής, ανιχνευτής ακτίνας X, υπερηχητικός ανιχνευτής ρωγμών, μαγνητικός ανιχνευτής μορίων |
| Πιστοποιητικά δοκιμής | Πιστοποιητικό πρώτων υλών, έκθεση δοκιμής ακτινογραφιών 100%, έκθεση επιθεώρησης τρίτου |
Πρότυπα & υλικά: ASTM A182 F11
Οι φλάντζες ASME B16.5 και ASME B16.47 μπορούν να γίνουν από την κατηγορία 2 ASTM A182 Gr.F11 τους χάλυβες με μια διαδικασία σφυρηλατημένων κομματιών. Μπορούν να εφοδιαστούν στους διάφορους τύπους φλαντζών που καλύπτουν το λαιμό, την ολίσθηση συγκόλλησης επάνω, και τυφλός, κ.λπ. Και ASME B16.5 και ASME B16.47 έχουν επικυρώσει τη χρήση της κατηγορίας 2 ASTM A182 GR. F11 στην υλική ομάδα 1,9, η οποία έχει την ονομαστική χημική σύνθεση του 1.25Cr-0.5Mo-Si. Οι φλάντζες που γίνονται από αυτόν τον χάλυβα χρησιμοποιούνται γενικά με το μέγιστο όριο θερμοκρασίας εργασίας 590°C [1100°F]. Είναι επιτρεπτό αλλά μην συστημένο για την παρατεταμένη χρήση επάνω από 590°C [1100°F].
Η χημική σύνθεση ASTM A182 F11 αναμιγνύει τις φλάντζες
| Βαθμός | Γ, ανώτατο | ΜΝ | Si | Π, ανώτατο | S, ανώτατο | Χρώμιο | Mo |
| ASTM A182 F11 | 0.1-0.2 | 0.3-0.8 | 0.5-1.0 | 0,040 | 0,040 | 1.0-1.5 | 0.44-0.65 |
Οι μηχανικές ιδιότητες ASTM A182 F11 αναμιγνύουν τις φλάντζες
| Βαθμός | Εκτατή δύναμη, ελάχιστη (MPA) | Δύναμη παραγωγής, λ. (MPA) | Επιμήκυνση σε 2 ″, λ. (%) | Μείωση της περιοχής, λ. (%) | Σκληρότητα Brinell (HBW) |
| ASTM A182 F11 | 485 | 275 | 20 | 35 | 143-207 |
Τύπος φλαντζών: Ολίσθηση επάνω (ΕΤΣΙ)
Ολίσθηση στη φλάντζα που απλοποιείται επίσης ως ΕΤΣΙ φλάντζα. ΕΤΣΙ οι φλάντζες γλιστρούν πέρα από τους σωλήνες και σχεδιάζονται στο κομμάτι ελαφρώς μεγαλύτερο στο εσωτερικό από το σωλήνα. Συνδέουν με το σωλήνα μέσω μιας συγκόλλησης λωρίδων στην κορυφή και το κατώτατο σημείο φλαντζών. Χρησιμοποιείται για να παρεμβάλει το σωλήνα στην εσωτερική τρύπα της φλάντζας, δεδομένου ότι η εσωτερική διάμετρος φλαντζών είναι ελάχιστα μεγαλύτερη από την εξωτερική διάμετρο του σωλήνα, σωλήνας και η φλάντζα θα μπορούσε να συνδεθεί με τη συγκόλληση περιτυλίξεων στην κορυφή και το κατώτατο σημείο της φλάντζας.
Η ολίσθηση στη φλάντζα είναι πιό σύντομη στο μήκος από μια φλάντζα λαιμών συγκόλλησης, και χρησιμοποιείται στις περιοχές όπου οι κοντές συνδέσεις είναι απαραίτητες ή οι διαστημικοί περιορισμοί απαιτούν τη χρήση του. Γενικά, ο κύκλος ζωής βάζει φλάντζα ολίσθηση-επάνω στη σύνδεση είναι για το ένα τρίτο αυτός της φλάντζας λαιμών συγκόλλησης. Παρά την πρόσθετη συγκόλληση που περιλαμβάνεται κατά τη διάρκεια της εγκατάστασης, το χαμηλότερο αρχικό κόστος του καθιστά την ΕΤΣΙ φλάντζα προτιμημένη πέρα από τις φλάντζες WN από πολλούς χρήστες. Χρησιμοποιείται γενικά στις υπηρεσίες non-corrosive, μη κρίσιμης, μέτριας πίεσης. Η ολίσθηση στις φλάντζες της κατηγορίας 150 και της κατηγορίας 300 είναι ο συνηθέστερα - βλέποντας στην εφαρμοσμένη μηχανική χρησιμότητας.
Εκτιμήσεις πίεση-θερμοκρασίας
Και ASME B16.5 και ASME B16.47 έχουν ορίσει τις εκτιμήσεις πίεση-θερμοκρασίας για το χάλυβα ASTM A182 F5, τα οποία είναι μέγιστα - επιτρεπόμενες πιέσεις μετρητών εργασίας στις μονάδες PSI στη θερμοκρασία στους βαθμούς Fahrenheit. Το φύλλο στοιχείων διαιρείται με τις κατηγορίες: Οι φλάντζες ASME B16.5 είναι διαθέσιμες στην κατηγορία 150, 300, 400, 600, 900, 1500, 2500 Οι σειρές Α ASME B16.47 είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900 και οι σειρές Β ASME B16.47 είναι διαθέσιμες στις κατηγορίες 75, 150, 300, 400, 600, 900.
| Temp. °F |
Κατηγορία 75 PSI |
Κατηγορία 150 PSI |
Κατηγορία 300 PSI |
Κατηγορία 400 PSI |
Κατηγορία 600 PSI |
Κατηγορία 900 PSI |
Κατηγορία 1500 PSI |
Κατηγορία 2500 PSI |
| -20~100 | 145 | 290 | 750 | 1000 | 1500 | 2250 | 3750 | 6250 |
| 200 | 135 | 260 | 735 | 980 | 1470 | 2210 | 3680 | 6135 |
| 300 | 115 | 230 | 700 | 935 | 1400 | 2100 | 3495 | 5830 |
| 400 | 100 | 200 | 670 | 890 | 1335 | 2005 | 3345 | 5570 |
| 500 | 85 | 170 | 645 | 860 | 1290 | 1940 | 3230 | 5385 |
| 600 | 70 | 140 | 605 | 805 | 1210 | 1815 | 3025 | 5040 |
| 650 | 60 | 125 | 590 | 785 | 1175 | 1765 | 2940 | 4905 |
| 700 | - | 110 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
| 750 | - | 95 | 530 | 710 | 1065 | 1595 | 2660 | 4430 |
| 800 | - | 80 | 510 | 675 | 1015 | 1525 | 2540 | 4230 |
| 850 | - | 65 | 485 | 650 | 975 | 1460 | 2435 | 4060 |
| 900 | - | 50 | 375 | 500 | 745 | 1120 | 1870 | 3115 |
| 950 | - | 35 | 275 | 365 | 550 | 825 | 1370 | 2285 |
| 1000 | - | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1050 | - | - | 145 | 190 | 290 | 430 | 720 | 1200 |
| 1100 | - | - | 95 | 130 | 190 | 290 | 480 | 800 |
| 1150 | - | - | 60 | 80 | 125 | 185 | 310 | 515 |
| 1200 | - | - | 35 | 45 | 70 | 105 | 170 | 285 |
Διαδικασία παραγωγής
