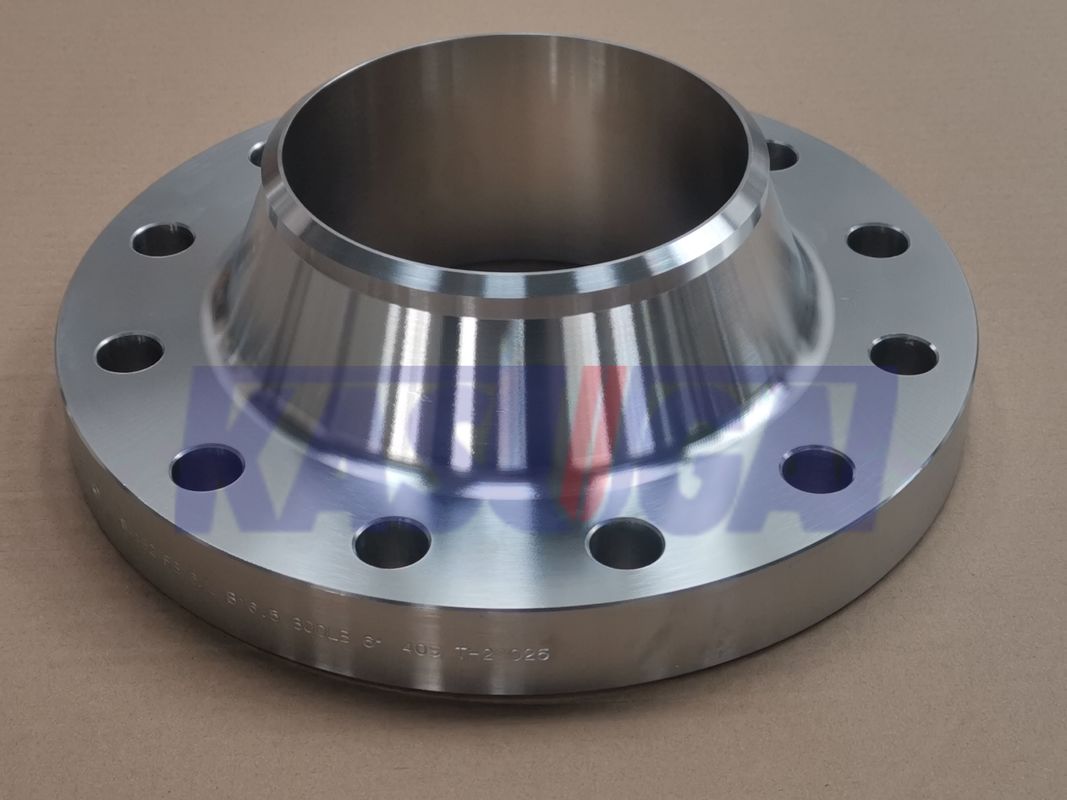

ASTM A182 F5 Φρανγκές λαιμού συγκόλλησης από κράμα χάλυβα Φρανγκές από κράμα χάλυβα

Εναλλακτικές συσκευές που χρησιμοποιούνται για την κατασκευή υδραυλικών υλικών

Φλάνγκες λαιμού από κράμα χάλυβαΠληροφορίες

Η φλάνσα λαιμού συγκόλλησης από κράμα χάλυβα είναι ένας τύπος φλάνσας κατασκευασμένη από κράμα χάλυβα που διαθέτει σχεδιασμό λαιμού συγκόλλησης.

Οι φλάντζες λαιμού συγκόλλησης από κράμα χάλυβα κατασκευάζονται από διάφορες κατηγορίες κράματος χάλυβα, όπως ASTM A182 F5, F9, F11, F22 ή F91.και ενισχυμένη αντοχή σε θερμοκρασία, καθιστώντας το κατάλληλο για εφαρμογές σε περιβάλλον υψηλής πίεσης και υψηλής θερμοκρασίας.

Οι φλάντζες λαιμού συγκόλλησης από κράμα χάλυβα είναι διαθέσιμες σε ένα ευρύ φάσμα μεγεθών, που κυμαίνονται από μικρές διαμέτρους έως μεγάλες διαμέτρους, ώστε να προσαρμόζονται σε διαφορετικά μεγέθη σωλήνων και απαιτήσεις συστήματος.

Οι φλάντζες λαιμού συγκόλλησης από κράμα χάλυβα είναι διαθέσιμες σε ένα ευρύ φάσμα μεγεθών, που κυμαίνονται από μικρές διαμέτρους έως μεγάλες διαμέτρους, ώστε να προσαρμόζονται σε διαφορετικά μεγέθη σωλήνων και απαιτήσεις συστήματος.

Οι φλάντζες είναι σχεδιασμένες να αντέχουν συγκεκριμένες τιμές πίεσης, όπως τάξη 150, τάξη 300, τάξη 600 κλπ., ανάλογα με τις απαιτήσεις εφαρμογής.Οι ονομαστικές πιέσεις καθορίζουν την ικανότητα της φλάντζας να χειρίζεται διαφορετικές πιέσεις λειτουργίας.

Οι φλάντζες λαιμού συγκόλλησης από κράμα χάλυβα έχουν την ικανότητα να αντέχουν υψηλές θερμοκρασίες, καθιστώντας τις κατάλληλες για εφαρμογές που περιλαμβάνουν αυξημένες θερμοκρασίες.

Πρότυπα και υλικά: ASTM A182 F5

Χημική σύνθεση των φλάντζων από κράμα ASTM A182 F5

Μηχανικές ιδιότητες φλάντζων από κράμα ASTM A182 F5

Διάταξη για το λαιμό με μακρά συγκόλλησησ(LWN)

Αυτός ο τύπος φλάντζης θεωρείται φλάντζες υψηλού κόμβου, οι οποίες δημιουργήθηκαν έτσι ώστε να μεταφερθεί ένταση στον σωλήνα και να μειωθεί η συγκέντρωση έντασης στο κάτω μέρος της φλάντζης.

Η μακρά φλάντσα λαιμού συγκόλλησης εφαρμόζεται κυρίως στην κατασκευή δοχείων πίεσης που λειτουργούν ως ακροφύσιο (όπως ακροφύσιο θερμοκρυβείου).Για την τοποθέτηση κοινής φλάντζας λαιμού συγκόλλησης σε δοχείο υπό πίεσηΗ φλάντσα LWN από την άλλη πλευρά συνδέεται απευθείας με το δοχείο, επομένως μπορεί να θεωρηθεί ως ολοκληρωτικά ενισχυμένος ακροφύος.Αποφεύγει να κάνει μια συγκόλληση συγκόλληση στο σωλήνα να φλάντζ και παρέχει αυτοενισχύσεις.

Μειωτική φλέβα λαιμού συγκόλλησης

Ονομάζεται επίσης φλάντζης μειωτικού λαιμού συγκόλλησης, επειδή ο λαιμός της φλάντζης έχει μειωτική διάμετρο που να συγκολλήσει σε σωλήνα μικρότερης διαμέτρου.

Η μειωτική φλάντσα λαιμού συγκόλλησης χρησιμοποιείται για τη μείωση της διάμετρος του σωλήνα..Όπως απεικονίζεται στο σχήμα 1, το μεγαλύτερο άκρο της φλάντζας μείωσης Α, το οποίο έρχεται σε επαφή με την τυποποιημένη φλάντζη Β, είναι γνωστό ως το μέγεθος από το οποίο γίνεται η μείωση.το μικρότερο άκρο της φλάντζας μείωσης ΑΗ ροή θα πρέπει να μετακινηθεί από το μικρότερο μέγεθος στο μεγαλύτερο.Θα μπορούσε να αναπτυχθεί σοβαρή αναταραχή..

Για τη μείωση της αγωγού με δύο τυποποιημένες φλάντζες λαιμού συγκόλλησης, χρησιμοποιείται ένας πρόσθετος μειωτής όπως απεικονίζεται στο σχήμα 2. Το συνολικό μήκος αυτής της διαμόρφωσης είναι 2L+H,η οποία είναι πολύ μεγαλύτερη από το L+M ενός αρθρώματος με μειωτική φλάντσα όπως απεικονίζεται στο σχήμα-1Αυτό σημαίνει ότι η χρήση μειωτικών φλάντζων μπορεί να εξοικονομήσει αποτελεσματικά χώρο σε κατάσταση συνωστισμού.

Αριθμοί πίεσης και θερμοκρασίας

Τόσο το ASME B16.5 όσο και το ASME B16.47 ορίζουν τιμές πίεσης και θερμοκρασίας για το χάλυβα ASTM A182 F5,οι οποίες είναι οι μέγιστες επιτρεπόμενες πιέσεις μετρητή εργασίας σε μονάδες psi σε θερμοκρασία σε βαθμούς ΦαρενάιτΤο δελτίο δεδομένων χωρίζεται κατά κατηγορίες: οι φλάντζες ASME B16.5 είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900, 1500, 2500· οι φλάντζες ASME B16.47 σειράς Α είναι διαθέσιμες στις κατηγορίες 150, 300, 400, 600, 900·και ASME B16Το.47 σειράς Β είναι διαθέσιμο στις κατηγορίες 75, 150, 300, 400, 600, 900.
