Φλάντζες νικελίου χαλκού
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Kasugai |
| Πιστοποίηση | ISO PED AD2000 |
| Αριθμό μοντέλου | C70600 κατηγορία 150 TR Ansi B16.5 |
| Έγγραφο | Βιβλίο του προϊόντος PDF |

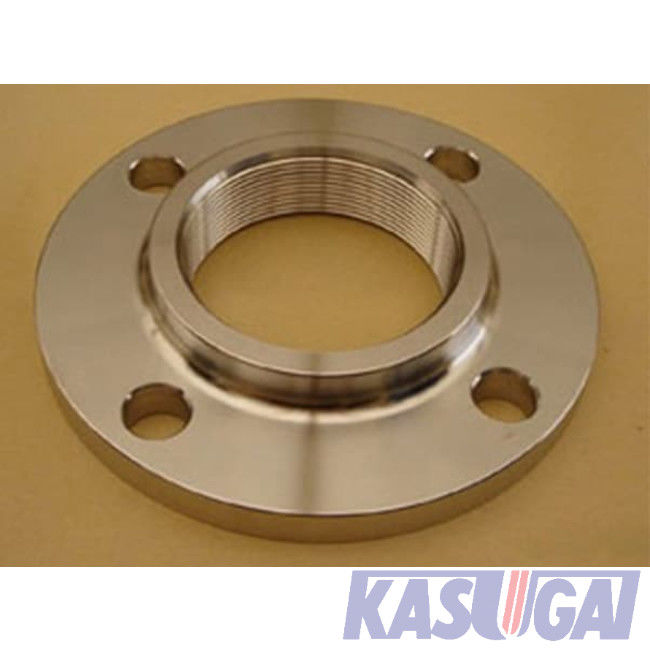

Κατηγορία 150 Ansi B16.5 ASTM B151 C70600 περασμένες κλωστή (TR) νικέλιο φλάντζες χαλκού
Πληροφορίες προϊόντων
| Όνομα προϊόντων | Κατηγορία 150 Ansi B16.5 ASTM B151 C70600 περασμένες κλωστή (TR) νικέλιο φλάντζες χαλκού |
| Σειρά μεγέθους | 1/2' σε 24» |
| Κατηγορία πίεσης | 150, 300, 400, 600, 900, 1500, 2500, |
| Πάχος | Sch10S σε Sch160 |
| Πρότυπα | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Τύπος | Περασμένος κλωστή (TR) |
| Διαστάσεις | ASME/ANSI B16.5/B16.47, σχέδια συνήθειας |
| Προέλευση | Κίνα |
Πρότυπα & υλικά: ASTM B151
Χημική σύνθεση ASTM B151 (%)
| UNS | Γ | Νι | PB | Φε | ΜΝ | ZN | Π | S | Γ |
| C70600 | Υπόλοιπο | 9.0-11.0 | 0,05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | Υπόλοιπο | 29.0-33.0 | 0,05 | 0.40-1.0 | 1.0 | 1.0 |
Μηχανικές ιδιότητες ASTM B151 C70600
| Κώδικας ιδιοσυγκρασίας | Dia. ή απόσταση μεταξύ των παράλληλων επιφανειών (χιλ.) | Εκτατή δύναμη, λ. (MPA) | Δύναμη παραγωγής σε 0.5%Extension κάτω από το φορτίο, λ. (MPA) | Επιμήκυνση σε 4xDia ή το πάχος του δείγματος, λ. (%) | |
| O60, M30 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Όλα τα μεγέθη | 260 | 105 | 30 |
| H04 | Κύκλος, δεκαεξαδικό και οκτάγωνοι τετραγωνικών φραγμοί ράβδων και | Μέχρι 9,5, συμπερίληψη | 415 | 260 | 10 |
| Πάνω από 9,5 έως 25, συμπερίληψη | 345 | 205 | 15 | ||
| Πάνω από 25 έως 80, συμπερίληψη | 275 | 105 | 30 | ||
| Πάνω από 80 έως 125, συμπερίληψη | 260 | 105 | 20 | ||
| O60 | Ορθογώνιοι φραγμοί και μορφές | Όλα τα μεγέθη | 260 | 105 | 30 |
| H04 | Ορθογώνιοι φραγμοί | Μέχρι 9,5, συμπερίληψη | 380 | 205 | 10 |
| Πάνω από 9,5 έως 12, συμπερίληψη | 345 | 195 | 12 | ||
| Over12 σε 80, συμπερίληψη | 275 | 115 | 20 | ||
| H04 | Μορφές | Όλα τα μεγέθη | (Όπως συμφωνείται σχετικά με μεταξύ τον κατασκευαστή ή τον προμηθευτή και τον αγοραστή) | ||
Τύπος φλαντζών: Περασμένη κλωστή φλάντζα
Η περασμένη κλωστή φλάντζα που κατασκευάζεται σύμφωνα με ASME B16.5 είναι παρόμοια με την ολίσθηση στη φλάντζα, αλλά άντεξε θα έχει ένα κωνικό σπείρωμα σωλήνων που προσαρμόζεται σε ASME B1.20.1. Το νήμα θα είναι ομόκεντρο με τον άξονα του ανοίγματος φλαντζών, και οι παραλλαγές στην ευθυγράμμιση (κάθετη στο πρόσωπο φλαντζών) δεν θα υπερβούν 5 χιλ. ανά μετρητή. Οι περασμένες κλωστή φλάντζες είναι διαθέσιμες στα μεγέθη NPS 1/2 μέσω NPS 24 για τις εκτιμήσεις πίεσης της κατηγορίας 150, της κατηγορίας 300, της κατηγορίας 400, της κατηγορίας 600 και της κατηγορίας 900. Τα μεγέθη για την κατηγορία 1500 και την κατηγορία 2500 είναι διαθέσιμα από NPS 1/2 σε NPS 2-1/2.
Η κατηγορία που 150 περασμένες κλωστή φλάντζες γίνονται χωρίς έναν μετρητή άντεξε. Τα νήματα θα καθούν λοξοτομή περίπου στη σημαντικότερη διάμετρο του νήματος στο πίσω μέρος της φλάντζας διαγωνίως περίπου 45 βαθμού με τον άξονα του νήματος. Chamfer θα είναι ομόκεντρο με το νήμα και θα περιληφθεί στη μέτρηση του μήκους νημάτων. Η κατηγορία 300 και οι υψηλότερες φλάντζες κατηγορίας πίεσης θα γίνουν με έναν μετρητή άντεξαν στο πίσω μέρος της φλάντζας. Τα νήματα θα καθούν λοξοτομή στη διάμετρο του μετρητή άντεξαν διαγωνίως περίπου 45 βαθμού με τον άξονα των νημάτων. Ο μετρητής άντεξε και chamfer θα είναι ομόκεντρο με το νήμα.
Διαστάσεις της κατηγορίας 150 ASME B16.5 περασμένη κλωστή φλάντζα
Ένα χαρακτηριστικό σχέδιο για την κατηγορία 150 πέρασε κλωστή στη φλάντζα με το αυξημένο πρόσωπο (RF), ASME B16.5.
Και το μπουλόνι μηχανών με τα καρύδια και το μπουλόνι στηριγμάτων με τα καρύδια μπορούν να εφαρμοστούν περασμένη κλωστή στη 150# φλάντζα.
| NPS | Δ | Γ | Χ | Κ | ν | δ | λ | Λ | χ | Υ | Τ |
| 1/2 | 90 | 34.9 | 30 | 60.3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9.6 |
| 3/4 | 100 | 42.9 | 38 | 69.9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11.2 |
| 1 | 110 | 50.8 | 49 | 79.4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12.7 |
| 1-1/4 | 115 | 63.5 | 59 | 88.9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14.3 |
| 1-1/2 | 125 | 73.0 | 65 | 98.4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15.9 |
| 2 | 150 | 92.1 | 78 | 120.7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17.5 |
| 2-1/2 | 180 | 104.8 | 90 | 139.7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20.7 |
| 3 | 190 | 127.0 | 108 | 152.4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22.3 |
| 3-1/2 | 215 | 139.7 | 122 | 177.8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22.3 |
| 4 | 230 | 157.2 | 135 | 190.5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22.3 |
| 5 | 255 | 185.7 | 164 | 215.9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22.3 |
| 6 | 280 | 215.9 | 192 | 241.3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23.9 |
| 8 | 345 | 269.9 | 246 | 298.5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27.0 |
| 10 | 405 | 323.8 | 305 | 362.0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28.6 |
| 12 | 485 | 381.0 | 365 | 431.8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30.2 |
| 14 | 535 | 412.8 | 400 | 476.3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33.4 |
| 16 | 595 | 469.9 | 457 | 539.8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35.0 |
| 18 | 635 | 533.4 | 505 | 577.9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38.1 |
| 20 | 700 | 584.2 | 559 | 635.0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41.3 |
| 22 | 750 | 641.4 | 610 | 692.2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44.5 |
| 24 | 815 | 692.2 | 663 | 749.3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46.1 |
Γενική σημείωση: Όλες οι διαστάσεις είναι στα χιλιοστόμετρα εκτός από το ότι το δ και το λ παρέχονται στην ίντσα. Για όλες τις περασμένες κλωστή φλάντζες της κατηγορίας 150, τ (ύψος του αυξημένου προσώπου) =2mm.
Σημειώσεις: Δ: εξωτερική διάμετρος της φλάντζας Κ: διάμετρος του κύκλου μπουλονιών Γ: εξωτερική διάμετρος του αυξημένου προσώπου Χ: διάμετρος της πλήμνης στη βάση ν: αριθμός μπουλονιών δ: διάμετρος των τρυπών μπουλονιών λ: διάμετρος των μπουλονιών Λ: μήκος των μπουλονιών στηριγμάτων για 2 χιλ. αυξημένου προσώπου χ: ελάχιστο μήκος νημάτων Υ: μήκος μέσω της πλήμνης Τ: ελάχιστο πάχος της φλάντζας.
